Výsledky analýzy transformátorového izolačního oleje: Proč je transformátorový izolační olej důležitý?

Výsledky analýzy transformátorového izolačního oleje

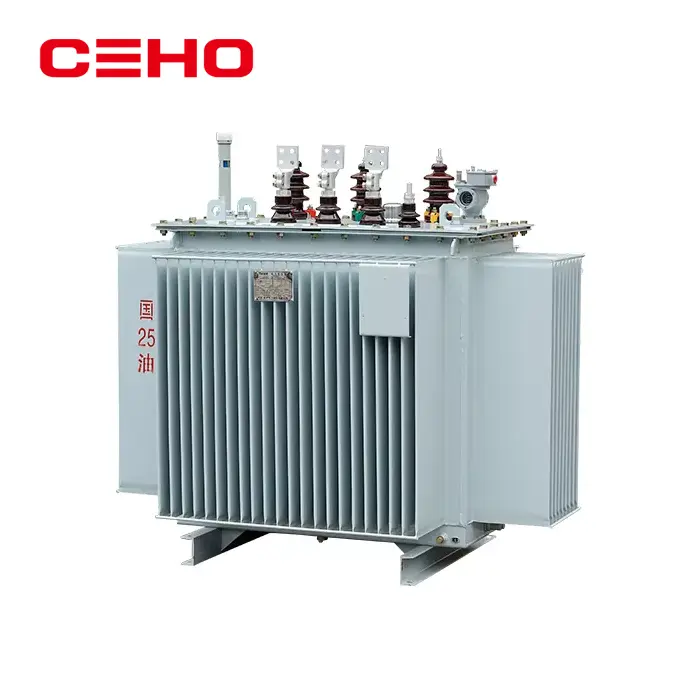

Stabilní přenos energie je nezbytný pro správné fungování moderní společnosti. Jako základní součást systémů přenosu energie má správný provoz transformátorů přímý dopad na stabilitu přenosu energie. Transformátorový olej, životně důležitá součást transformátorů, hraje klíčovou roli. Běžně známý jako transformátorový izolační olej nebo elektrický izolační olej, jeho primární funkce jsou chlazení a izolace a také slouží k hašení oblouků vznikajících při odpojování obvodu. Kvalita transformátorového oleje (izolačního oleje) se může postupně zhoršovat v důsledku působení vnějších nečistot, kontaktu se vzduchem a vysokých provozních teplot samotného zařízení. Pro zajištění bezpečného provozu transformátorů je nutné pravidelně testovat dielektrickou pevnost izolačního oleje. Průrazné napětí je klíčovým ukazatelem elektrické pevnosti izolačního oleje.

Proč je transformátorový izolační olej důležitý?

Základní funkce transformátorového oleje

1. Izolační vlastnosti: Transformátorový olej má vynikající izolační vlastnosti, účinně izoluje vysokonapěťové součásti uvnitř transformátoru od elektrického kontaktu se zemí. Tím se zabrání úniku proudu a vzniku elektrického oblouku, čímž je zajištěna bezpečnost a stabilita přenosu energie.

2. Výkon chlazení: Transformátorový olej účinně absorbuje a vede teplo generované uvnitř transformátoru, udržuje jeho normální provozní teplotu, zabraňuje poškození přehřátím a zajišťuje stabilitu a spolehlivost přenosu energie.

3. Výkon údržby: Transformátorový olej účinně adsorbuje a neutralizuje nečistoty a kyselé látky vznikající uvnitř transformátoru, čímž zabraňuje vnitřní korozi a oxidaci, prodlužuje životnost transformátoru a snižuje náklady na údržbu.

Význam transformátorového oleje

1. Zajištění stability přenosu výkonu: Jako kritická součást transformátoru má transformátorový olej přímý vliv na stabilitu přenosu výkonu. Vysoce kvalitní transformátorový olej udržuje normální provozní teplotu transformátoru a zabraňuje poškození přehřátím; současně jeho vynikající izolační vlastnosti zabraňují svodům proudu a jiskření a zajišťují bezpečnost a stabilitu přenosu energie.

2. Zlepšení účinnosti transformátoru: Chladicí vlastnosti transformátorového oleje účinně absorbují a odvádějí teplo generované uvnitř transformátoru a udržují jeho normální provozní teplotu. To zvyšuje účinnost transformátoru, snižuje energetické ztráty a snižuje náklady na přenos energie.

3. Prodloužení životnosti transformátorů: Vysoce kvalitní transformátorový olej účinně adsorbuje a neutralizuje nečistoty a kyselé látky vznikající uvnitř transformátoru, zabraňuje vnitřní korozi a oxidaci, čímž prodlužuje životnost transformátoru a snižuje náklady na údržbu.

Co je testování BDV

V elektrotechnickém a energetickém průmyslu se testování BDV obvykle týká testu průrazného napětí. Jedná se o základní test používaný k vyhodnocení schopnosti izolačních materiálů nebo izolačního oleje odolat vysokému napětí.

Jednoduše řečeno, měří maximální napětí, které může materiál odolat, aniž by došlo k elektrickému průrazu (tj. ke ztrátě izolačních vlastností a vytvoření vodivé cesty).

Primární testovací subjekty

1.Izolační olej: Toto je nejběžnější aplikace, zejména pro transformátorový olej. Transformátorový olej plní jak izolační, tak chladicí funkci a jeho průrazné napětí (hodnota BDV) je klíčovým ukazatelem kvality oleje. Vyšší hodnota BDV indikuje lepší izolační vlastnosti a bezpečnější provoz zařízení.

2.Pevné izolační materiály: Používají se k hodnocení dielektrické pevnosti materiálů, jako jsou plasty, pryž, izolační papír, fólie a lamináty. To se běžně používá při návrhu izolace a kontrole kvality kabelů, motorů a rozvaděčů.

3.Základní princip testování: Vezmeme-li jako příklad testování izolačního oleje, standardní postup je následující:

4.Odběr vzorků: Ze zařízení se odebere malé množství oleje a umístí se do vyhrazené standardní nádobky na olej.

5.Nastavení: Umístěte pár elektrod specifikovaného tvaru a mezery (např. 2,5 mm) do nádobky na olej.

6.Zvýšení napětí: Pomocí testeru průrazného napětí plynule zvyšujte napětí mezi elektrodami konstantní rychlostí (např. 2–3 kV/s).

7.Průraz: Když napětí dosáhne určitého kritického bodu, vzorek oleje se okamžitě „rozbije“, což způsobí nárůst proudu a vytvoření oblouku. Hodnota napětí v tomto okamžiku je průrazné napětí pro tento test.

8.Záznam a průměrování: Zopakujte test 5–6krát (zamíchejte vzorek oleje po každém průrazu) a jako konečný výsledek vezměte průměr všech hodnot průrazného napětí.

Interpretace výsledků a ovlivňující faktory

1.Referenční standardy

Izolační olej: Pro nový olej nebo transformátorový olej v dobrém provozním stavu je obvykle požadována hodnota BDV 50–60 kV nebo vyšší. Specifická kritéria přijatelnosti by měla být stanovena na základě jmenovitého napětí zařízení a příslušných norem (např. ASTM D1816, IEC 60156).

Pevná izolace: Kritéria přijatelnosti jsou specifikována ve zkušebních normách na základě jmenovitého napětí materiálu a scénáře použití.

2.Faktory ovlivňující hodnotu BDV

Vlhkost: Nejkritičtější faktor snižující hodnotu BDV; i stopová množství vlhkosti ji mohou výrazně snížit.

Pevné nečistoty: Jako prach, vlákna a kovové částice.

Chemické stárnutí: Vedlejší produkty oxidace ropy, včetně kyselin a kalů.

Rozpuštěné plyny: Vznikají částečným výbojem nebo přehřátím.

Podmínky testu: Teplota oleje, tvar a mezera elektrody, rychlost náběhu atd.

Typické hodnoty testu BDV

Přestože se konkrétní přijatelné hodnoty liší v závislosti na normách a specifikacích transformátoru, některé obecné pokyny mohou pomoci interpretovat výsledky.

1.Nad 60 kV

Olej je ve výborném stavu.

Vysoká izolační pevnost; olej je pravděpodobně čistý a suchý.

2.50–60 kV

Olej je v dobrém stavu a přijatelný, ale inženýři jej mohou během cyklů běžné údržby pečlivěji sledovat.

3.40–50 kV

Kvalita oleje se může zhoršit.

Mohou být přítomny nečistoty nebo vlhkost. Doporučuje se filtrace nebo čištění.

4.Pod 40 kV

Olej je obecně považován za nepřijatelný a může vyžadovat okamžité ošetření nebo výměnu.

Nízké hodnoty BDV naznačují, že olej již nemůže poskytovat spolehlivou izolaci, což zvyšuje riziko vnitřního výboje.

Testování BDV jako součást komplexního programu analýzy oleje

Zatímco testování BDV poskytuje cenné informace, je pouze jednou složkou kompletního programu analýzy transformátorového oleje.

Inženýři obvykle kombinují testování BDV s dalšími diagnostickými testy, jako jsou:

· · Analýza obsahu vlhkosti

· · Analýza rozpuštěných plynů (DGA)

· · Testování kyselosti

· · Testování povrchového napětí

· · Furanová analýza stárnutí papírové izolace

Když jsou tyto testy kombinovány, poskytují jasnější obraz o zdraví transformátoru.

Ochranná zařízení, jako jsou relé tlaku oleje, také hrají roli při monitorování abnormálních podmínek, ale testování oleje zůstává rozhodující pro posouzení kvality izolace.

Co se stane, když jsou výsledky testu BDV nízké?

Nízké hodnoty BDV ne vždy indikují poruchu transformátoru. V mnoha případech může být normální funkce oleje obnovena ošetřením.

Mezi běžná opatření údržby patří:

1.Filtrace oleje

Odstraňuje suspendované částice a pevné nečistoty.

2.Dehydratace oleje

Vakuová dehydratace odstraňuje vlhkost a zlepšuje dielektrickou pevnost.

3.Obnova oleje

Pokročilé procesy úpravy mohou obnovit výkonnost oleje a prodloužit jeho životnost.

4.Výměna oleje

Pokud je olej vážně znehodnocen, může být nutná kompletní výměna.

Výběr vhodného řešení závisí na celkovém stavu oleje a transformátoru.

Závěr

Transformátorový olej hraje klíčovou roli při udržování bezpečných a spolehlivých energetických operací. Testování BDV poskytuje praktickou metodu pro hodnocení izolační pevnosti transformátorového oleje a zjišťování potenciálních problémů dříve, než se vystupňují.

Pochopení toho, co indikují hodnoty BDV, pomáhá týmům údržby činit informovaná rozhodnutí týkající se úpravy oleje, filtrace nebo výměny. Pravidelné testování v kombinaci s náležitými opatřeními údržby může výrazně snížit riziko selhání transformátoru a zvýšit dlouhodobou spolehlivost zařízení.
