GW9 Venkovní vysokonapěťový oddělovací spínač

Ceho je výrobce a dodavatel specializující se na dodávky venkovního vysokonapěťového izolačního spínače GW9. Spínače řady GW9 jsou vhodné pro venkovní vysokonapěťová elektrická zařízení s třífázovým AC 50Hz jmenovitým napětím 0kV/15kV/20kV. Používají se k elektrické izolaci vysokonapěťových přenosových vedení při přenosu naprázdno, údržbě vysokonapěťových přípojnic, jističů a dalších elektrických zařízení, jakož i k elektrické izolaci vedení vysokého napětí pod napětím. Náš produkt lze rozdělit na malé kondenzátorové a indukční proudové izolační obvody. Jeho konstrukce je jednoduchá a rozumná, využívá měděno-hliníkové doplňky, utěsněné pouzdro z nerezové oceli a žárově zinkovanou základnu, která poskytuje vynikající odolnost proti tlaku a korozi a spolehlivý výkon. Lehký a snadno se instaluje, nevyžaduje žádné pravidelné čištění nebo údržbu, je vhodný pro různé úseky a větve rozvodů 10-20kV v městských a venkovských oblastech, stejně jako pro úseky údržby s dobře viditelnými odpojovacími body. Levný, venkovní vysokonapěťový oddělovací spínač GW9 je pohodlné venkovní vysokonapěťové elektrické zařízení.

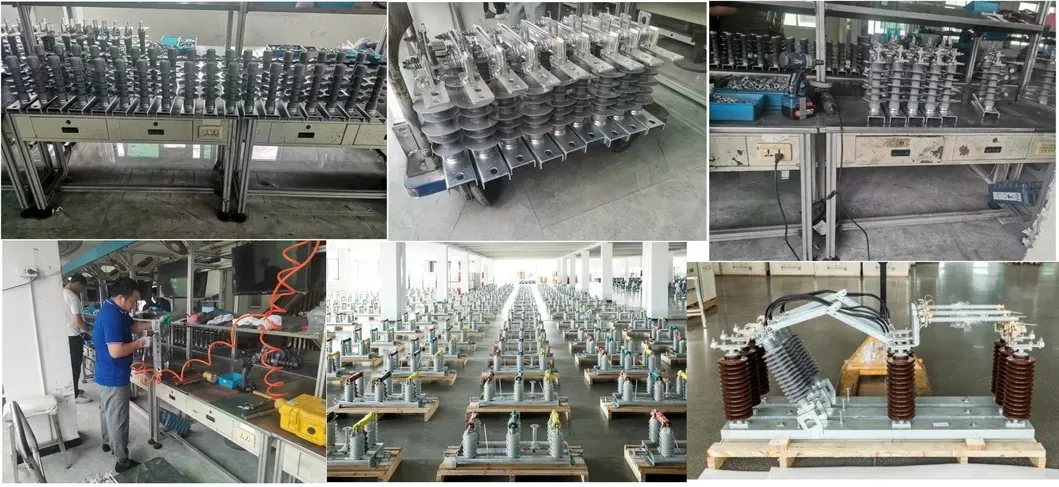

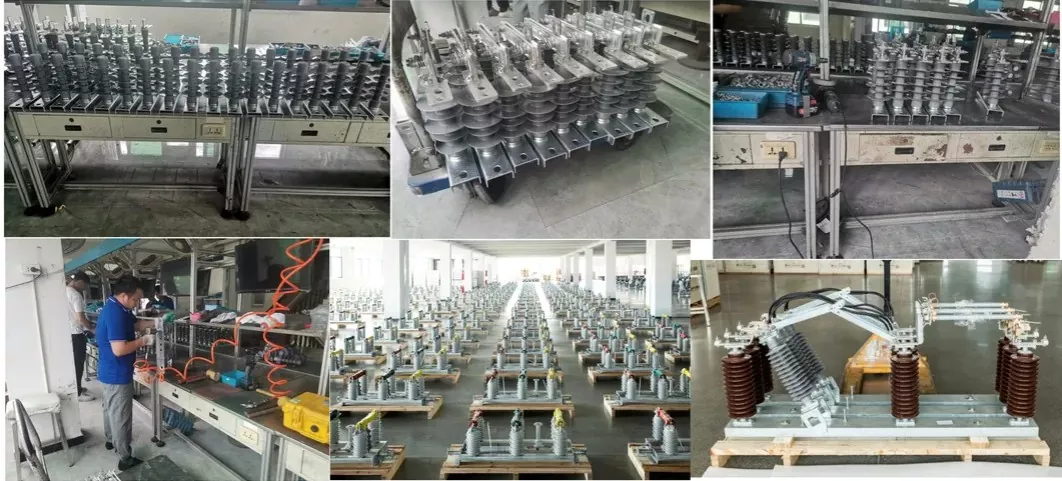

Naše továrna

Venkovní vysokonapěťový AC jednofázový odpojovač / odpojovač (dále jen "odpojovač / odpojovač") řady (H)GW9-12 se používá pro spínání 10kV vedení pod napětím a naprázdno a pro elektrické oddělování repasovaných vysokonapěťových autobusů, jističů a jiných elektrických zařízení od vedení vysokého napětí pod napětím.

Odpojovače/odpojovač odpovídá technickým normám GB/T 1985-2014 napěťové a proudové odpojovače a uzemňovače, DL/T 486-2010 vysokonapěťové odpojovače střídavého napětí a uzemňovače.

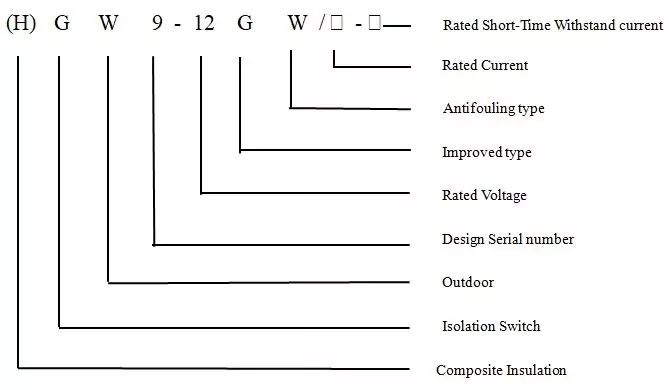

MODEL A VÝZNAM

Podmínky prostředí pro použití

1. Nadmořská výška: Ne větší než 1000 metrů. Pokud je nadmořská výška vyšší než 1000 metrů, měla by být odpovídajícím způsobem upravena jmenovitá úroveň tepelné izolace.

2. Okolní teplota: Horní mez +45℃, spodní mez -40℃, průměrná teplota nejteplejšího měsíce 30℃, maximální denní teplotní rozdíl 25K.

3. Intenzita slunečního záření (venkovní): 0,1 W/cm²

4. Rychlost větru/tlak větru (venkovní): 0,5 m/s / 700 Pa

5. Stupeň znečištění: Třída E

6. Tloušťka námrazy: Ne větší než 20 mm

7. Vlhkost: Denní průměrná relativní vlhkost nepřesahující 95 %, měsíční průměrná relativní vlhkost nepřesahující 80 %

8. Seismické vlastnosti: Horizontální zrychlení 0,3 m/2, vertikální zrychlení 0,15 m/s²

9. Bezpečnostní faktor: Tříperiodická vlna sinusové rezonance, bezpečnostní faktor větší než 1,67.

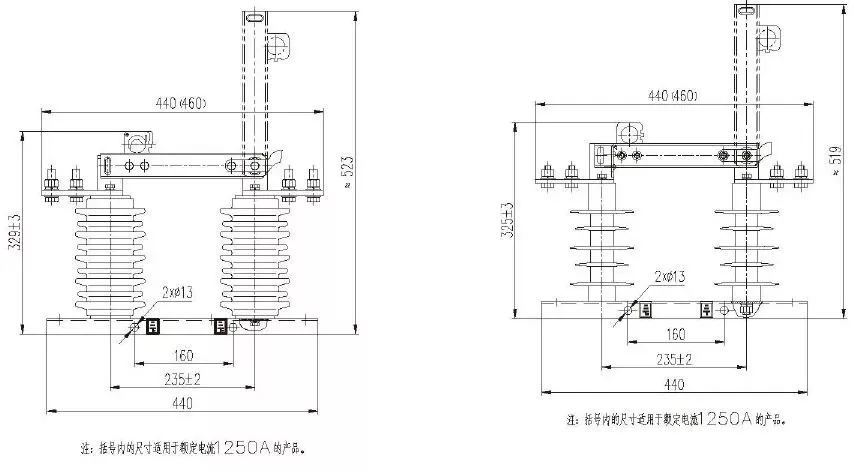

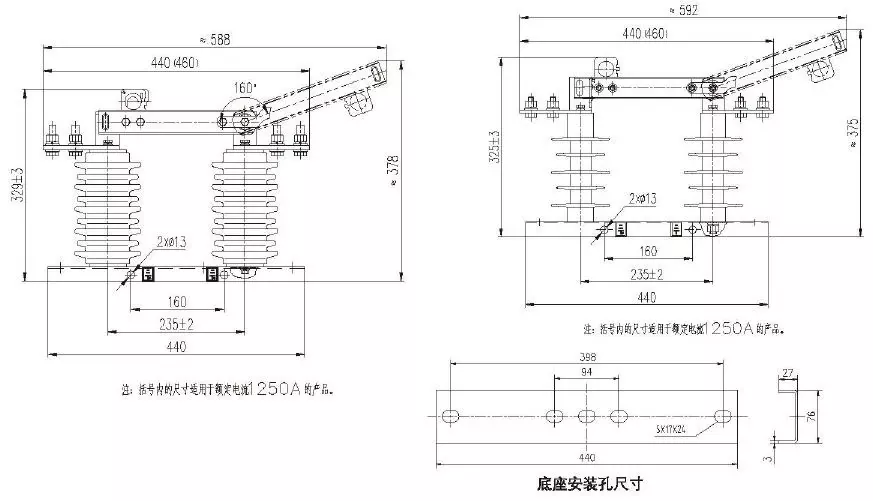

OBRYS A INSTALAČNÍ ROZMĚRY

Technické údaje

Klíčové výhody

1. Výrazně zlepšená struktura produktu a odolnost proti korozi. V zavřeném stavu má vodivá deska samosvornou funkci. Pro otevření jednoduše zatáhněte za zajišťovací háček a automaticky se odemkne. Základna je vybavena vodivou pružinou a krytem pružiny; samosvorné zařízení obsahuje blokovací desku, blokovací hák a blokovací hákovou pružinu. Všechny standardní díly jsou vyrobeny z nemagnetické nerezové oceli SUS304 s lesklým povrchem a vynikající odolností proti korozi.

2. Vodivá deska nemá dorazový zámek; maximální úhel otevření otáčení není menší než 160 stupňů a základna vodivé desky nemá žádné spony z nerezové oceli. Pasivace, nýtování a vysoce elastické instalační procesy se používají k udržení kontaktní upínací síly.

3. Součásti hlavního obvodu venkovního vysokonapěťového izolačního spínače GW9 používají červenou měď T2. Stacionární kontakty a svorky jsou integrálně vylisovány, což zcela řeší problémy s kontakty způsobené svařováním stacionárních kontaktů a svorek v minulosti.

4. Všechny vodivé součásti v hlavním obvodu jsou postříbřeny o tloušťce nejméně 20 mm a procházejí utěsněnou antioxidační úpravou. Povrchová úprava je lesklá a odolná, má silnou oxidační odolnost, vynikající vodivost a obvodový odpor 80 mmΩ.

5. Kabelové svorky mají dvouotvorovou strukturu vyrobenou ze slitiny tvrdé mědi s vnějším postříbřením.

6. Tento spínač používá externí tlakovou kontaktní pružinu, přičemž vodivé kontakty jsou v kontaktu se strukturou "pevného oblouku", zajišťující vysoce rovnoměrný tlak a samočisticí funkci. Kontaktní tlak zůstává konstantní po dlouhou dobu, což zajišťuje bezpečnost a spolehlivost produktu během provozu na dlouhé vzdálenosti.

7. Izolátor je vyroben z vysoce pevného keramického nebo silikonového kompozitního materiálu a je navržen s velkou povrchovou vzdáleností, splňuje požadavky třídy E proti znečištění a má dobré vlastnosti proti znečištění a provozní vlastnosti na dlouhé vzdálenosti.

8. Minimální vzdálenost od pohyblivých částí venkovního vysokonapěťového izolačního spínače GW9 k zemi je větší než 200 mm a vzdálenost mezi přestávkami je větší než 230 mm, takže je vhodný pro oblasti s vysokou nadmořskou výškou.
