Co je distribuční transformátor

Co je distribuční transformátor

Distribuční transformátor, běžně zkracovaný jako „distribuční transformátor“, označuje stacionární elektrické zařízení v systému distribuce energie, které převádí napětí a proud střídavého proudu (AC) na základě zákona elektromagnetické indukce na přenos střídavého proudu. V některých oblastech se výkonové transformátory s jmenovitým napětím pod 35 kV (většinou 10 kV a méně) označují jako „distribuční transformátory“, zkráceně „distribuční transformátor“. Zařízení, kde jsou tyto „distribuční transformátory“ instalovány, jsou známé jako rozvodny.

Historie vývoje

S neustálým pokrokem v čínské politice „úspory energie a snižování spotřeby“ stát podporuje vývoj energeticky účinných, nízkohlučných a inteligentních distribučních transformátorových produktů. Společnost Chenghe Electric Power Company také zareagovala na národní výzvu energickou výrobou tradičních energeticky účinných distribučních transformátorů. V současnosti mezi nejprodávanější produkty Chenghe patří dva hlavní typy: energeticky účinné transformátory ponořené do oleje a transformátory z amorfní slitiny. Ať už jde o úsporu energie nebo technické možnosti, čínský průmysl transformátorů je připraven zaujmout vedoucí postavení v globálním vývoji transformátorů. Ještě důležitější je, že energetická účinnost transformátoru se neodráží pouze v hodnotách ztrát specifikovaných v době výroby. Zavedení modelu řízení celého životního cyklu ze strany uživatelů umožňuje efektivnější ekonomický provoz a řízení transformátorů, čímž maximalizuje hodnotu úspory energie produktů a realizuje skutečné výhody energetické účinnosti transformátorů.

Základní funkce: Transformace napětí

Primárním úkolem je snížit napětí při odpovídajícím zvýšení proudu (udržet výkon zhruba konstantní), aby byl vhodný pro místní distribuci. Pracují nepřetržitě při plném zatížení nebo v jeho blízkosti a jsou navrženy pro maximální účinnost při typických provozních úrovních.

Klíčové funkce a aplikace

distribuční transformátory řady 10 kV a 35 kV S11, S13, S20 a S22 s rozsahem výkonu 30–3 150 kVA; jádro je třífázová, třísloupová konstrukce s vícestupňovou stupňovitou válcovou konfigurací; vinutí využívají technologii co-vinutí, zajišťující dobrou soustřednost a vysokou zkratovou odolnost; klíčové technické indikátory splňují pokročilé domácí standardy pro podobné produkty.

Umístění: Namontované na sloupech (na sloupech) pro venkovní vedení nebo v skříních na úrovni země (namontované na podložkách) v obytných a komerčních oblastech.

Jmenovitý výkon: Typický rozsah od 16 kVA do 100 kVA pro standardní distribuci.

Konstrukce: Obecně menší a levnější než velké výkonové transformátory používané v přenosových rozvodnách.

Jak to funguje

Transformátor pracuje na principu elektromagnetické indukce:

Do primárního vinutí teče vysokonapěťový proud.

V jádru vytváří měnící se magnetické pole.

Toto pole indukuje v sekundárním vinutí proud nižšího napětí.

Poměr závitů mezi vinutími (N₁:N₂) určuje poměr snižování napětí.

Běžné typy

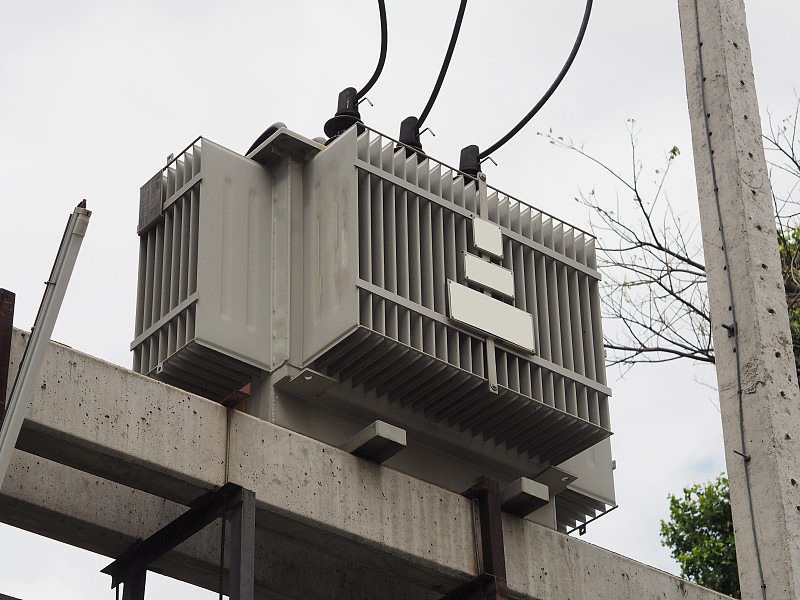

Montáž na sloup: Běžné v nadzemních rozvodech.

Pad-Mounted: Používá se v podzemních kabelových systémech, často k vidění v městských/předměstských čtvrtích.

Jednofázový vs. třífázový: Jednofázový je standardem pro rezidenční služby, zatímco třífázový slouží průmyslové/komerční zátěži.

Provoz a údržba

1. Provoz distribučních transformátorů při přetížení

2. Abnormální šumy v distribučních transformátorech

3. Kontrola teploty distribučních transformátorů

4. Zkontrolujte, zda je hladina oleje v distribučním transformátoru normální, a zkontrolujte, zda nedochází k prosakování oleje, netěsnostem nebo abnormální barvě oleje.

5. Zkontrolujte izolační průchodky distribučního transformátoru, zda nejsou poškozeny, praskliny nebo známky jiskření

6. Periodické čištění distribučních transformátorů

Bezpečnost a spolehlivost

Tyto transformátory jsou naplněny olejem pro izolaci a chlazení. Jsou vybaveny ochrannými zařízeními, jako jsou pojistky nebo jističe, které je izolují při poruchách, zabraňují poškození sítě a zajišťují veřejnou bezpečnost.

CEHO zůstává dnes důvěryhodným dodavatelem vyhovujících, široce používaných řešení napříč průmyslovými odvětvími a zařízeními po celém světě. Pokud chcete zakoupit distribuční transformátor od CEHO, kontaktujte nás.
