Klasifikace a scénáře průmyslové aplikace transformátorů

Klasifikace a scénáře průmyslové aplikace transformátorů

Transformátory jsou statická elektromagnetická zařízení, která převádějí střídavé napětí a proud prostřednictvím elektromagnetické indukce, což umožňuje bezpečný, efektivní a flexibilní přenos, distribuci a využití energie. Jsou to základní zařízení v energetických systémech a průmyslové výrobě, která podporují dodávku energie, ochranu zařízení a stabilitu procesu. Tento článek systematicky klasifikuje transformátory podle funkce, metody chlazení, čísla fáze a aplikace a rozvádí jejich typické průmyslové scénáře, aby objasnil jejich hodnotu v moderním průmyslu.

Klasifikace transformátorů

1. Klasifikace podle funkce a aplikace

· Výkonové transformátory:Dělí se na zvyšovací, klesající a distribuční transformátory. Zvyšovací transformátory zvyšují napětí v elektrárnách pro přenos na dlouhé vzdálenosti, aby se snížily ztráty ve vedení. Snižovací transformátory snižují vysokonapěťovou síť na střední napětí pro průmyslové a městské sítě. Distribuční transformátory se dále snižují na 0,4 kV pro koncové uživatele, široce používané v továrnách, komunitách a komerčních budovách.

· Speciální transformátory:Přizpůsobené pro drsné nebo speciální pracovní podmínky, včetně transformátorů pro elektrické pece pro výrobu oceli, usměrňovacích transformátorů pro elektrolýzu a galvanické pokovování, svařovacích transformátorů pro obloukové svařování, trakčních transformátorů pro železniční dopravu, izolačních transformátorů pro elektrickou bezpečnost a přístrojových transformátorů pro měření a ochranu.

· Řídicí transformátory:Zajistěte stabilní nízkonapěťové napájení pro řídicí obvody, relé a stykače, čímž zajistíte spolehlivý provoz automatizačních systémů.

2. Klasifikace metodou chlazení

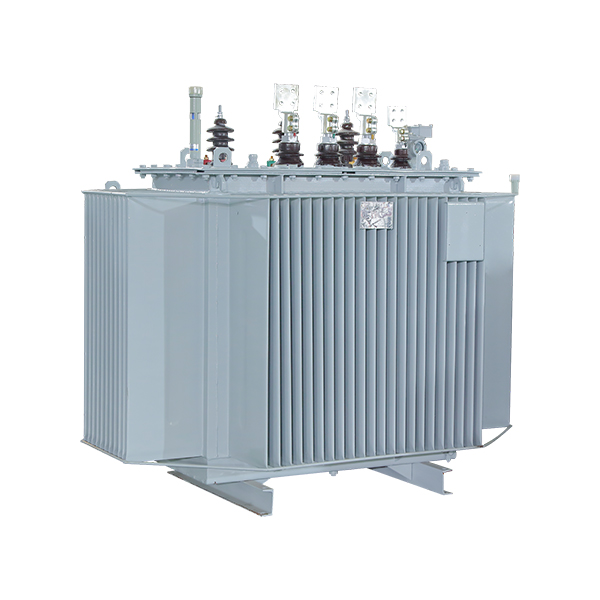

· Transformátory ponořené do oleje:Izolované a chlazené minerálním olejem, s vysokou kapacitou, nízkou cenou a silnou přetížitelností. Vhodné pro venkovní rozvodny, velké průmyslové závody a elektrické sítě. Chlazení s nucenou cirkulací oleje podporuje extra vysokonapěťové a velkokapacitní jednotky.

· Transformátory suchého typu:Přijměte litou pryskyřici nebo vzduchovou izolaci, která se vyznačuje požární odolností, ochranou proti výbuchu a nízkou údržbou. Ideální pro vnitřní, vysoce bezpečná místa, jako jsou datová centra, nemocnice, metro, výškové budovy a podzemní rozvodny.

· Odpařovací chladicí transformátory:Používejte média na bázi fluoridu pro vysoce účinný odvod tepla, vhodná pro scénáře s vysokou hustotou výkonu a omezeným prostorem.

3. Klasifikace podle čísla fáze

· Jednofázové transformátory:Pro jednofázové napájecí systémy, zátěže s malou kapacitou, elektřinu v domácnostech a elektronická zařízení.

· Třífázové transformátory:Jádro třífázových energetických sítí s vysokou účinností, kompaktní konstrukcí a nízkými ztrátami. Dominantní v přenosu energie, průmyslovém napájení a velkých továrnách.

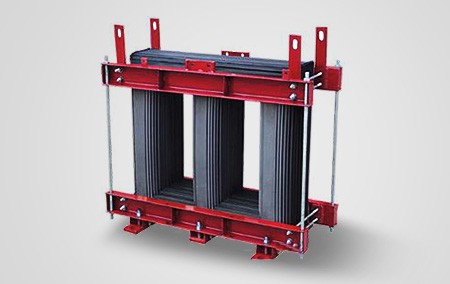

4. Klasifikace podle materiálu jádra

· Transformátory z křemíkové oceli:Tradiční typ s vyspělou technologií a nízkou cenou, široce používaný v obecných scénářích napájení a distribuce.

· Transformátory z amorfní slitiny:Ultra nízké ztráty naprázdno, energeticky úsporné, vhodné pro dlouhodobé rozvody, průmyslové parky a zelené budovy.

Typické scénáře průmyslových aplikací

1. Elektroenergetika

Výkonové transformátory jsou páteří výroby, přenosu a distribuce. Zvyšovací transformátory v tepelných, vodních, jaderných, větrných a fotovoltaických elektrárnách zvyšují napětí na 110 kV–1000 kV pro přenos na dlouhé vzdálenosti. Snižovací a distribuční transformátory dodávají energii průmyslovým a domácím uživatelům. Přístrojové transformátory umožňují přesné měření a ochranu relé a zajišťují bezpečnost sítě.

2. Hutní a materiálový průmysl

Transformátory elektrických pecí odolávají velkému rázovému zatížení a častým zkratům při výrobě oceli a tavení. Usměrňovací transformátory dodávají vysokoproudý stejnosměrný proud pro elektrolytický hliník, měď a zinek, což podporuje efektivní výrobu. Izolační a usměrňovací transformátory snižují harmonické a stabilizují procesy.

3. Výroba a mechanické zpracování

Distribuční transformátory poskytují energii 0,4 kV pro motory, čerpadla a obráběcí stroje. Svařovací transformátory zajišťují stabilní oblouk pro svařovací zařízení. Řídicí transformátory napájejí PLC a senzory a podporují automatizované montážní linky. Izolační transformátory chrání přesná zařízení před rušením a únikem.

4. Nová energetika a doprava

Větrné a solární farmy používají k integraci energie do sítí stupňovité transformátory. Železniční doprava využívá trakční transformátory pro napájení trolejového vedení a pohon vozidel. Nabíjecí stanice pro elektromobily spoléhají na usměrňovač a oddělovací transformátory pro bezpečné a efektivní nabíjení.

5. Datová centra a výškové budovy

Suché transformátory jsou preferovány pro požární bezpečnost a nízkou hlučnost, zajišťující nepřerušované napájení pro IT zátěže. Jednotky z lité pryskyřice nabízejí vysokou spolehlivost a snadnou údržbu a splňují požadavky na provoz 24/7.

6. Těžba a drsná prostředí

Transformátory pro důlní provozy se vyznačují provedením odolným proti výbuchu, vlhkosti a prachu, které se přizpůsobí podmínkám pod zemí a vysokému zatížení. Bezpečně napájejí ventilační, přepravní a těžební zařízení. Závěr Transformátory jsou klasifikovány podle funkce, chlazení, fáze a jádra, aby odpovídaly různým průmyslovým potřebám. Typy ponořené do oleje vynikají ve velkokapacitních venkovních scénářích; suchý typ dominuje vysoce bezpečným vnitřním prostorům; speciální typy slouží metalurgii, nové energetice a tranzitu. Díky inteligentní síti a průmyslové modernizaci se transformátory vyvíjejí směrem k vysoké účinnosti, úsporám energie, inteligenci a ochraně životního prostředí, podporují stabilní dodávky energie a udržitelný průmyslový rozvoj.
