VS1 vnitřní vysokonapěťový vakuový jistič

Ceho může nabídnout vnitřní vysokonapěťový vakuový jistič VS1 s komplexním poprodejním servisem a včasným dodáním. Princip činnosti tohoto vakuového vypínače spočívá v tom, že když se pohyblivý kontakt a statický kontakt oddělí působením ovládacího mechanismu, mezi kontakty se vytvoří elektrický oblouk a povrch kontaktů odpaří páru při vysokých teplotách. Speciální tvar tohoto designu kontaktů produktu generuje magnetické pole při průchodu proudu. Při působení tohoto magnetického pole se elektrický oblouk rychle pohybuje podél tečného směru kontaktní plochy. Některé kovové páry kondenzují na kovovém válci (štítu) a oblouk přirozeně prochází nulou a pak zhasne. Když oblouk zhasne, dielektrická pevnost mezi kontakty se rychle obnoví

Odeslat dotaz

Popis výrobku

Můžete si být jisti, že si koupíte vnitřní vysokonapěťový vakuový jistič VS1 od společnosti Ceho. Vakuový vypínač je vhodný pro použití v energetických systémech se jmenovitým napětím 12kv pro účely ochrany, dále v řídicích jednotkách zařízení energetické sítě a průmyslových energetických zařízení. Může být vybaven KYN28(GZS1). Různé typy panelů rozvaděčů jako XGN a GG-1A. Související produkty: izolační vozíky, pojistkové vozíky a další napěťové transformátorové vozíky.

Produktové standardy

♦ IEC62271-100 Vysokonapěťové spínací a řídicí přístroje Část 100: Střídavé jističe

♦ GB1984 Vysokonapěťové AC jističe

♦ GB/T11022 Společné specifikace pro standardy vysokonapěťových spínacích a řídicích zařízení

♦ Vysokonapěťové AC vakuové vypínače JB/T 3855

♦ DL/T402 Specifikace vysokonapěťových AC vypínačů

Podmínky prostředí

♦ Okolní teplota:-15℃~+40℃;

♦ Nadmořská výška: ≤1000m;

♦ Relativní vlhkost: denní průměr ≤95%, měsíční průměr ≤90%；

♦ Intenzita zemětřesení: ≤8 úrovně;

♦ Místa bez požáru, nebezpečí výbuchu, silně znečištěná, chemická koroze a také intenzivní vibrace

Technické datum

Žádný.	Položka	Jednotka	Datum
1	Jmenovité napětí	kv	15? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Jmenovité krátkodobé výdržné napětí (1 min)		90/102? ? ? ? ? ? ? ? 65/79
3	Jmenovité výdržné napětí bleskového impulsu		50/59? ? ? ? ? ? ? ? 125/145
4	Jmenovitá frekvence	Hz	50
5	Jmenovitý proud	A	630? ? ? ? ? ? ? ? ? ? ? 630? ? ? ? ? ? ? ? ? ? ? ? 1250?
			1250? ? ? ? ? ? ? ? ? ? 1250? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Jmenovitý krátkodobě tolerantní proud	The	20 50 50	25 63 63	31.5 80 80
7	Jmenovitý špičkový tolerantní proud
8	Jmenovitý zkratový závěrný proud (špičkový)
9	Jmenovitá provozní sekvence		O-0,3s-co-180s-co
10	Mechanická životnost	Times	20000
11	Jmenovité provozní napětí	V	AC/DC220, AC/DC110
12	Otevírací doba	paní	20~50
13	zavírací doba		30~70
14	Jmenovité doby vypínání zkratového proudu		50

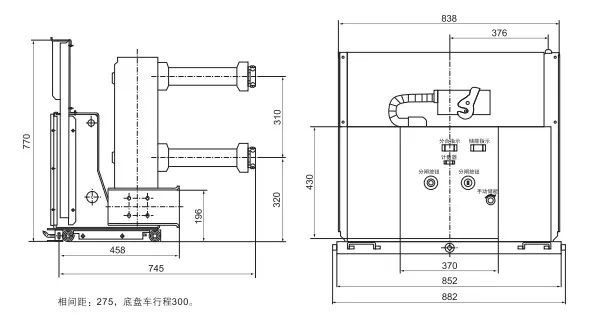

Celkový rozměrový výkres
