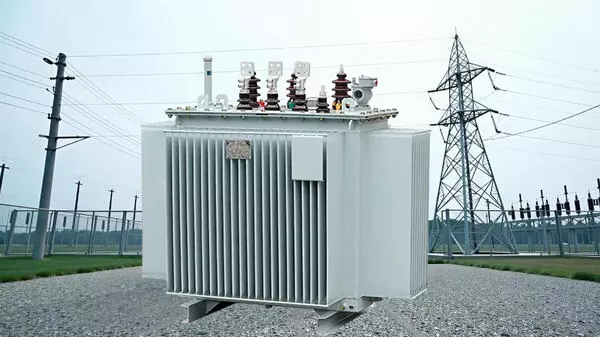

Výkonové transformátory jsou klíčovou součástí komplexního produktového portfolia výrobce Ceho, poskytují spolehlivou ochranu a efektivní přenos pro energetické systémy. Při výrobě těchto produktů využíváme pokročilé konstrukční techniky a nabízíme transformátory ponořené do oleje i suchého typu.

Suché transformátory vs. transformátory ponořené do oleje: Které si vybrat?

Ceho poskytne poradenství na základě vašich konkrétních potřeb. Pokud jej hodláte používat v interiéru, zejména v prostředí, kde je požární bezpečnost prvořadá, jako jsou například nákupní centra s vysokou návštěvností, výškové obytné budovy nebo školy, doporučujemesuché transformátory. Používají vzduch nebo pryskyřici jako izolační/chladící médium, čímž eliminují riziko úniku oleje a zjednodušují údržbu.

Pokud jej však používáte venku nebo v průmyslových rozvodnách,olejové transformátorynabízejí lepší odvod tepla a kapacitu přetížení, díky čemuž jsou ekonomičtější a účinnější pro aplikace s vysokým výkonem.

Běžná údržba

Poskytujeme komplexní poprodejní servis a technickou podporu a také nabízíme několik návrhů na údržbu produktu. Ceho produkty se relativně snadno instalují a udržují, vyžadují minimální kontroly nebo výměnu komponent; postačují pravidelné kontroly z potřebných úhlů.

Nejzákladnější a nejjednodušší metodou je vizuální kontrola. Úniky oleje, koroze, barva silikonu v odvzdušňovači a integrita pouzder a těsnění jsou často zjistitelné vizuálně. Pokud se tyto problémy objeví během každodenního provozu, lze je okamžitě řešit. Poté lze provést elektrické testování. V případě jakýchkoli dotazů nebo ohledně toho, jak vytvořit plán údržby za provozních podmínek, kontaktujte prosím Ceho.

Pokud je to možné, doporučujeme provést termovizní kontrolu pomocí infračervené termokamery k identifikaci horkých míst na průchodkách, spojích a povrchu nádrže. Pokud jste si zakoupili jeden z našich transformátorů ponořených do oleje, dielektrická pevnost, obsah vlhkosti a analýza rozpuštěných plynů jsou také nezbytné k vyloučení vnitřních chyb analýzou oleje.

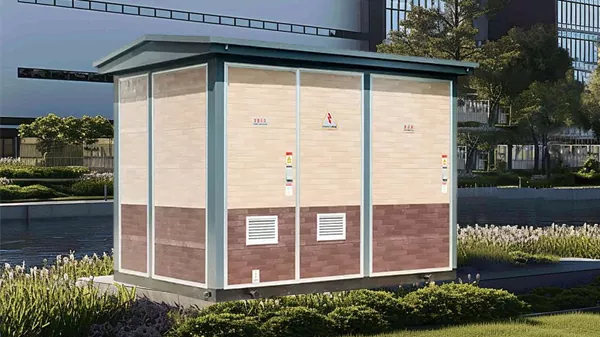

Rozvodna krabicového typu se vyznačuje kompaktním integrovaným designem, který kombinuje vysokonapěťové rozváděče, distribuční transformátory anízkonapěťový rozvaděčdo jediné jednotky, která nabízí samostatné řešení distribuce energie od Ceho. Efektivně převádí energii ze zdrojů středního napětí 11kV nebo 33kV na nízkonapěťové výstupy 400V/230V. Jeho prefabrikovaný design také minimalizuje dobu instalace na místě, což z něj činí rychlou a pohodlnou volbu.

Bezpečnostní opatření při instalaci

Instalace rozvodny krabicového typu je rychlá a snadná, ale nelze ji nikam umístit. Ujistěte se, že místo, které si vyberete, má jednoduchou vodorovnou betonovou základnu nebo základ, který unese celkovou hmotnost rozvodny. Potvrďte prosím předem, zda jsou na místě odvodňovací opatření pro čistou polohu. Pokudolejový transformátorse nastaví spodní olejové těsnění.

Formální instalace je ve skutečnosti velmi pohodlná. Jednotka byla sestavena, zapojena a testována v továrně Ceho. Místo je potřeba pouze postavit na základ, připojit k přívodnímu vedení, funkční zkoušku a kontrolu. Pokud nebudete v budoucnu spokojeni se současným nastavením, je možné jej rozšířit a zrekonstruovat. Nejjednodušší způsob je přidat napájecí panely na úrovni rozváděče nízkého napětí. Pokud se však jedná o navýšení kapacity nebo rekonstrukci rozváděče středního napětí, doporučujeme kontaktovat nás a získat cílenější plán renovace.

Specifikace součástí

• Prostor rozváděče MV:
  • Typ: Izolovaný SF6, vakuový jistič (VCB) nebo vzduchem izolovaný rozváděč (AIS).
  • Jmenovité proudy jističe: 630A, 1250A, 2000A.
  • Ochrana: Integrovaná nadproudová, zemní relé a měřicí CT/PT.
  • Normy: IEC 62271-200, IEEE C37.20.2.
• Distribuční transformátor:
  • Typ: Ponořený do oleje (ONAN) nebo suchý typ (Cast Resin - SCB).
  • Třída izolace: Pro typ oleje: Třída A (105°C). Pro suchý typ: Třída F (155 °C) nebo Třída H (180 °C).
  • Vector Group: Dyn11, Yyn0 nebo podle specifikace.
  • Impedance: 4%, 6% nebo podle specifikace zákazníka.
  • Normy: IEC 60076, IEEE C57.12.
• Prostor rozváděče NN:
  • Hlavní NN jistič: Vzduchový jistič (ACB) nebo jistič v lisovaném provedení (MCCB).
  • Odchozí podavače: MCCB nebo pojistkové jednotky (SFU).
  • Jmenovitý proud přípojnice: Až 4000A, měděná nebo pocínovaná.
  • Měření: Multifunkční digitální elektroměr, proudové transformátory.
  • Normy: IEC 61439-1/-2, UL 891.
• Kryt a příslušenství:
  • Materiál: ocelový plech žárově zinkovaný (tloušťka min. 2 mm).
  • Povrchová úprava: Epoxidový základní nátěr a polyesterový práškový lak (možnosti barev RAL).
  • Ventilace: Nucené chlazení ventilátorem s termostaty, žaluziemi a sítěmi proti hmyzu.
  • Osvětlení: Vnitřní LED osvětlení s dveřním spínačem.
  • Uzemnění: Plná vnitřní uzemňovací přípojnice připojená k externím zemnicím jímkám.

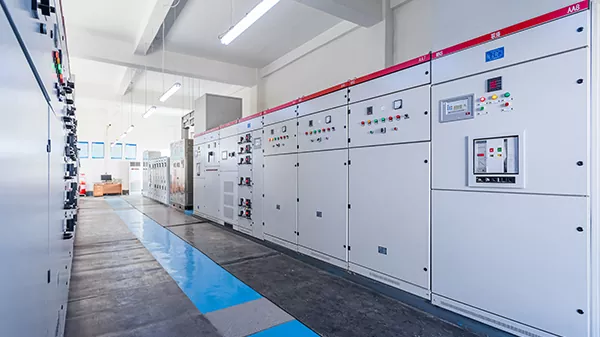

Ceho je čínský dodavatel, který nabízí kompletní řadu produktových řešení pro energetické systémy, včetně spínacích zařízení, zařízení používaného k ovládání, ochraně a izolaci elektrických zařízení. S tímto zařízením lze elektřinu bezpečně a spolehlivě přenášet z elektrárny ke koncovému uživateli. Vždy jsme drželi krok se změnami a vývojem doby, abychom prováděli výzkum produktů a vývojové inovace, pokročilé monitorování a funkce inteligentní sítě budou schopny zlepšit provozní efektivitu.

Typ produktu

Můžeme vám poskytnout produkty, předevšímnízkonapěťový rozvaděčavysokonapěťové rozvaděče, navíc, pokud se rozdělí podle napěťové třídy, na trhu se objeví i rozváděče středního napětí.

Nízkonapěťové, se používá v napájecím systému se jmenovitým napětím pod 1000V, pro každodenní život, domácnost, komerční a nepočítaje některé malé průmyslové aplikace, je velmi vhodnou volbou pro ochranu nízkonapěťových obvodů.

Vysokonapěťové se používá pro energetické systémy se jmenovitým napětím nad 36kV, velkokapacitní přenos energie a vysokonapěťová distribuce musí zvolit tento produkt, jinak neexistuje způsob, jak udržet bezpečnost a stabilitu vysokonapěťových energetických systémů.

Hlavní funkce

Základní funkce spínacího zařízení můžeme shrnout několika slovy: spínání, ochrana a izolace.

Funkce přepínání je snadno pochopitelná; spínací zařízení mohou odpojovat a spojovat obvody. Běžně se používá k ovládání napájení během normálního provozu a také k odpojení napájení, když je nutné zastavit napájení z důvodu údržby nebo opravy.

Z hlediska ochrany jsou hlavní funkce ochrany proti přetížení a zkratu. Na základě nastavených prahových hodnot proudu nebo napětí zařízení v případě přetížení automaticky odpojí obvod; jinak může dojít k vyhoření elektrického zařízení a ve vážnějších případech může dojít k požáru.

Funkce izolace zcela izoluje obvod od napájení během údržby nebo opravy, čímž chrání obsluhu.

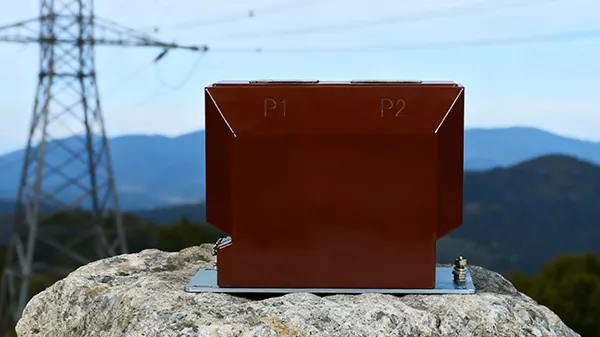

Kontaktujte Ceho pro nákup našeho Instrument Transformer, stejně jako dalších produktů, které vám dokážou nakonfigurovat kompletní sadu elektrického zařízení. Toto specializované zařízení snižuje vysoké napětí a vysoký proud na standardizované nízké úrovně, čímž poskytuje nezbytnou izolaci mezi vysoce výkonnými primárními obvody a nízkonapěťovými sekundárními obvody a je také přesným a účinným zařízením.

Hlavní typ

Proudový transformátoratransformátor napětí, tyto dva jsou hlavní typy, ale existuje ještě speciální kategorie, také Ceho může být systematický, tj.kombinovaný přístrojový transformátor.

Proudový transformátor se používá ke snížení vysokého primárního proudu na standardní sekundární proud. Jeho primární vinutí je zapojeno do série s vodičem měřeného proudu. Výstup sekundárního vinutí je připojen na ampérmetr, elektroměr, elektroměr a ochranné relé.

Napěťové transformátory se používají ke snížení vysokých systémových napětí na standardní sekundární napětí s primárními vinutími zapojenými paralelně mezi fázový a nulový vodič nebo mezi dvě fáze. Sekundární výstupy se používají pro voltmetry, wattmetry, frekvenční metry, synchronizační zařízení a ochranná relé.

Kombinace je také velmi snadno pochopitelná, to znamená integraci obou dohromady.

Jaké faktory je třeba vzít v úvahu při výběru jmenovité zátěže pro přístrojové transformátory?

Volba párů zátěže je důležitá pro zachování jmenovité přesnosti. Celková zátěž připojení zahrnuje impedanci všech propojovacích vodičů, svorek a připojeného zařízení, takže při výběru se ujistěte, že jmenovité zatížení přístrojového transformátoru je stejné nebo větší než vypočtené celkové zatížení připojení. Pokud to nemůžete potvrdit sami, kontaktujte prosím Ceho s příslušnými informacemi a my pro vás vypracujeme ten ideální.

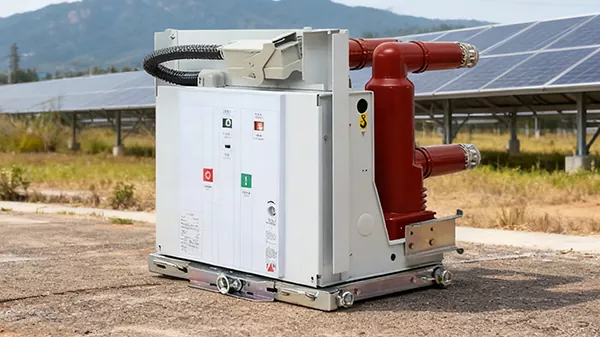

KontaktCehoa kupte si naše vysokonapěťové elektrické komponenty, které nejsou běžnými součástkami, ale základním kamenem energetické infrastruktury. Při výběru správných komponent pro bezpečnost, životnost a kontinuitu provozu, přičemž kvalita je také velmi zásadním prvkem, vám poskytneme komplexní řešení.

Jmenovité napětí a výdržné napětí, jaký je rozdíl?

Provysokonapěťové elektrické komponenty, jmenovité napětí je maximální napětí systému, které může odolat za normálních provozních podmínek a vztahuje se k trvalému provoznímu limitu součásti. Výdržné napětí je vyšší zkušební napětí aplikované na izolátor, doba trvání je relativně krátká a izolátor musí být schopen odolat bez poruchy, aby byla zachována stabilita při přechodových a rázových napětích.

Kritéria výběru klíčů

Systémové napětí: Maximální systémové napětí, pro které je komponenta navržena.

Dielektrická pevnost: ověřte výdržné napětí napájecí frekvence (50/60Hz) a bleskového impulsu (1,2/50 μs).

Jmenovitý proud: je třeba vzít v úvahu trvalou proudovou zatížitelnost, okolní teplotu a potenciální přetížení.

Zkratový výkon: odolá tepelnému namáhání a mechanickému namáhání generovanému maximálním poruchovým proudem během stanovené doby.

Podmínky prostředí: U venkovních součástí zvažte úroveň znečištění (IEC 60815), nadmořskou výšku, rozsah okolní teploty, seismickou aktivitu a expozici UV záření.

Částečný výboj: průchodka a svorky a další klíčové komponenty, nízká úroveň částečného výboje je klíčovým indikátorem dlouhodobé integrity izolace.

Materiál a odolnost: porcelán, kompozitní polymer, s různými výhodami.

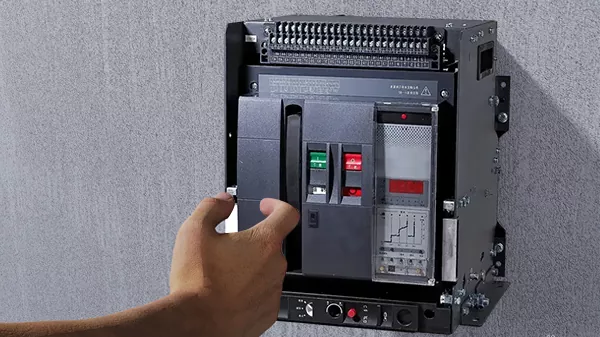

Nízkonapěťové jističe jsou důležité pro elektrickou ochranu a automaticky odpojují obvody v případě přetížení, zkratu nebo poruchových stavů, ať už v každodenním životě nebo v průmyslu.Cehoje profesionální výrobce a dodavatel se zkušenostmi v oboru, může nás kontaktovat pro konkrétní informace o tomto zařízení, přizpůsobenou cílenou konfiguraci.

Příslušenství a volitelné funkce

Pomocné kontakty: slouží k dálkové indikaci stavu jističe.

Poplachové kontakty: indikují stavy vypnutí způsobené přetížením nebo zkratem.

Podpěťová spoušť: jistič, který se automaticky vypne, když síťové napětí klesne pod nastavenou prahovou hodnotu.

Vypnutí: umožňuje dálkové vypínání jističe vnějšími signály.

Motorový pohon: dálkové zapnutí/vypnutí jističe.

Uzamykací zařízení: vybaveno visacím zámkem pro bezpečnostní zamykání/označování.

Kryty svorek: zabraňují náhodnému kontaktu s živými částmi.

Komunikační sada: pro integraci do systémů řízení budov a systémů monitorování a sběru dat.

Údržba a testování

Údržbanízkonapěťové jističe, konkrétní cyklus by měl být posuzován podle provozního prostředí a provozní frekvence. Vizuální kontrola a mechanické testování každé 1-2 roky, pokud je stabilní, čistý a málo používaný. Pokud jej však používáte v náročných průmyslových prostředích nebo ve velmi kritických aplikacích, doporučuje se, abyste každý rok provedli termovizní kontrolu pro kontrolu horkých míst a komplexní elektrický test každých 3–5 let.

Ceho doporučuje kontrolu izolačního odporu, měření přechodového odporu a zkoušku vstřikování. Pokud zjistíte konkrétní problémy nebo máte pocit, že potřebujete vyměnit a upgradovat, můžete nás kontaktovat a získat technickou podporu.

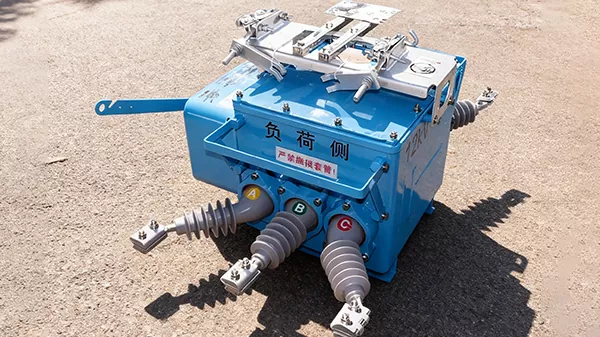

V oblasti průmyslové distribuce a řízení energie je High Voltage Switch velmi důležitý, pokud hledáte produkt, který dokáže perfektně fungovat v extrémních podmínkách, můžete Ceho okamžitě kontaktovat.

Jaký je základní rozdíl mezi vysokonapěťovým spínačem a jističem?

Vysokonapěťové spínačea vysokonapěťové jističe se liší ve funkčních a aplikačních scénářích. Pokud se ptáte na ten nejzásadnější rozdíl, tak ten je hlavně funkční a o využití rozhoduje funkce.

Vysokonapěťové spínače se používají pro normální připojení a odpojení obvodu, aby fungovaly bez poruchy a často se používají pro údržbu zařízení a spínání zátěže. Díky ochranné funkci je vysokonapěťový jistič vhodnější pro použití v poruchových situacích, jako je zkrat a přetížení.

Čemu bych měl věnovat pozornost při výběru vysokonapěťového spínače?

Nebojte se výběru nevhodných produktů,kontaktujte Ceho, vypracujeme pro vás konkrétní řešení, pokud chcete nejprve zvážit obecný směr, je třeba věnovat pozornost těmto bodům, prvním je jmenovité napětí a proud, zkrátka nemůžete si vybrat ty, které neodpovídají napájecímu systému. Zadruhé jeho spínací kapacita musí být schopna odolat zátěžovým proudům a případným zkratovým proudům.

Dalších několik úhlů, záleží především na prostředí, ve kterém budete vysokonapěťový vypínač používat, je třeba zvážit teplotu, vlhkost, korozivnost, v kombinaci s prostředím určit, zda existuje cílenější bezpečnostní a ochranná funkce, a pokud je provozní frekvence častější, je také nutné zvolit vhodnou, která se liší od obecného účelu.

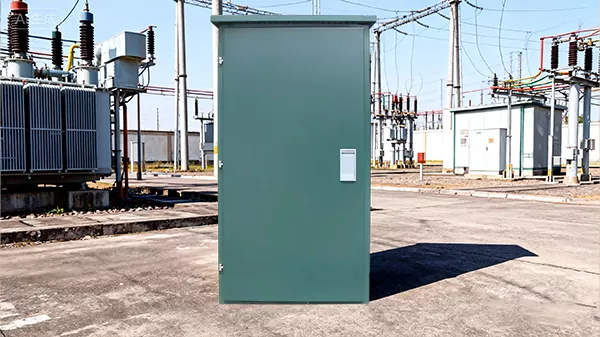

Vyberte Ceho'sKabelová odbočná krabicekteré vám pomohou efektivně a bezpečně spravovat kabely ve vaší komplexní energetické, datové a komunikační infrastruktuře. Tyto produkty účinně chrání připojení před riziky prostředí, mechanickým namáháním a neoprávněným přístupem, přičemž zachovávají systematické zapojení, zlepšují spolehlivost, bezpečnost a snadnou údržbu.

Jaké jsou klíčové bezpečnostní kontroly před uvedením krabice kabelové odbočky do provozu?

Potvrďte, žepobočkový boxje zcela bez napětí a uzamčen.

↓

Všechny kabelové spoje jsou utaženy správným utahovacím momentem nebo seřízeny, pokud ne, jinak může dojít k přehřátí.

↓

Zkontrolujte, zda je každá větev nainstalována se správnou hodnotou pojistky nebo jističe podle návrhu systému.

↓

Všechny nepoužité vstupní body kabelů musí být řádně utěsněny zátkami, aby byla zachována ochrana IP, potvrďte to.

↓

Jsou skříně a přípojnice řádně uzemněny?

↓

Kompletní zkoušky izolačního odporu a kontinuity podle požadavků předpisů.

Vlastnosti prostředí a instalace

Ceho může poskytnout rozvaděče, transformátory, rozvodny a další elektrická zařízení a kabely jsou také důležité pro elektrické systémy, které jsou také součástí našich komplexních produktových řešení. Přísně dodržujeme průmyslové standardy, pokročilé technologie a delší životnost.

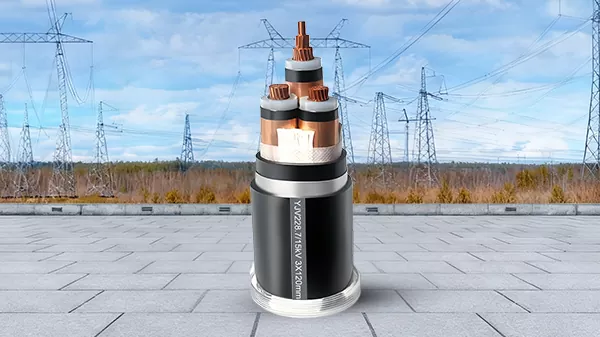

Jaké typy kabelů nabízíme?

Ceho nabízí kabely nízkého, středního a vysokého napětí.

Nízkonapěťový kabelkonstrukce je jednoduchá, rozsah napětí je pod 0,6/1 kV, ale ačkoli je konstrukce jednoduchá, měla by mít funkce odolnosti proti opotřebení, korozi a zpomalování hoření.

Rozsah napětíkabely středního napětíje mezi 1 kV a 35 kV, izolace a napěťový odpor jsou lepší a požadavky na vnější ochranu jsou vyšší. Použijeme vícevrstvé provedení izolace.

Rozsah napětívysokonapěťové kabelypřesahuje 35 kV, mezi 35 kV a 220 kV. Tuto možnost musíte vybrat pro přenos energie na dlouhé vzdálenosti. Konstrukce tohoto typu produktu je zodpovědnější než u předchozích dvou, s vysokým izolačním výkonem a více testovaným napěťovým odporem.

Rozsah použití

To je také potřeba rozlišovat podle typu napětí napájecího kabelu a obecné použití určitě způsobí problémy. Kabely nízkého napětí Čeho lze použít v domácnostech, průmyslových budovách, nákupních centrech, kancelářských budovách a dalších místech k přenosu elektřiny do různých koncových zařízení a zařízení.

Vysokonapěťové kabely mohou propojovat různá energetická zařízení a často je lze vidět v aplikacích přenosu energie mezi městskými distribučními sítěmi, průmyslovými zařízeními a rozvodnami.

Vysokonapěťové kabely uvedené výše, přenosová vedení ultravysokého napětí, přenos energie na dlouhé vzdálenosti, musí takové kabely používat.
