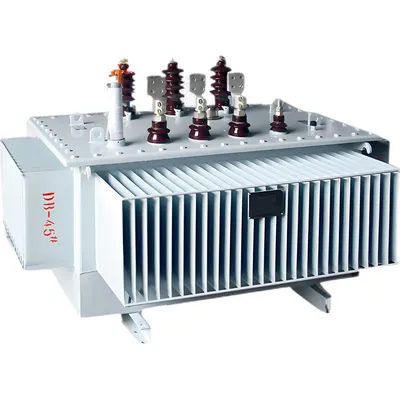

Co mám dělat, když z transformátoru ponořeného do oleje uniká olej?

Olejové transformátory jako základní vybavení energetického systému hrají zásadní roli v procesu přenosu a distribuce energie. Jejich stabilní provoz přímo souvisí se spolehlivým napájením elektrizační soustavy. Únik oleje je jednou z nejčastějších a typických závad olejových transformátorů. Pokud se nepodaří včas odhalit a řešit, nejen znečišťuje životní prostředí a plýtvá zdroji, ale také způsobí pokles hladiny izolačního oleje, snížení izolačního výkonu a ve vážných případech může dokonce způsobit vážné havárie, jako je porušení izolace a vyhoření vinutí.

Proto je velmi důležité vytvořit vědecký a systematický plán detekce úniku oleje a jeho čištění, aby byl zajištěn dlouhodobý spolehlivý provoz transformátorů.

I. Význam olejového transformátoru

Olejové transformátory jako základní zařízení v energetickém systému hrají nezastupitelnou klíčovou roli v procesu přenosu a distribuce energie. Realizuje zvýšení nebo snížení napětí na principu elektromagnetické indukce, čímž pokrývá poptávku po elektrické energii v různých spojích a účinně snižuje energetické ztráty při přenosu výkonu.

V moderních energetických systémech jsou olejové transformátory široce používány v elektrárnách, rozvodnách a distribučních sítích kvůli jejich snadné údržbě, nízké ceně a širokému rozsahu použití. Zejména v provozních podmínkách vysokého zatížení se mohou transformátory ponořené v oleji spolehnout na svůj dobrý odvod tepla a stabilní izolační vlastnosti, aby zajistily nepřetržité a spolehlivé napájení energetického systému. S rostoucí poptávkou po energii se však zvýšil i provozní tlak transformátoru, takže jeho stabilita a bezpečnost je důležitým předpokladem pro zajištění kvality napájení. Hloubkové studium provozních charakteristik a technologie zpracování poruch olejových transformátorů má proto velký význam pro zlepšení celkové spolehlivosti energetického systému.

II. Hlavní rizika úniku oleje z transformátorů ponořených do oleje

Před diskusí o detekci a léčbě je nutné objasnit možné důsledky úniku oleje:

• Snížený izolační výkon: Pokud je hladina oleje příliš nízká, vinutí a železné jádro budou vystaveny vzduchu, navlhnou se a zoxidují, což povede ke snížení izolační pevnosti.

• Nebezpečí požáru: Unikající transformátorový olej je hořlavý a může snadno způsobit požár, jakmile se dostane do kontaktu s vysokoteplotními součástmi nebo elektrickými jiskrami.

• Znečištění životního prostředí: Transformátorový olej obsahuje různé toxické a škodlivé látky, které po úniku kontaminují půdu a vodu.

• Ekonomické ztráty: Časté doplňování oleje, odstávka z důvodu údržby a ztráty při poruchách výrazně zvýší náklady na provoz a údržbu.

III. Obvyklá místa a příčiny úniku oleje v olejových transformátorech

Běžná místa úniku Hlavní důvody

• Špatná kvalita svařování, koncentrace napětí, koroze a perforace ve svarech a přírubových spojích
• Těsnění (těsnění, těsnící kroužky) stárnutí materiálu, ztráta elasticity, tlaková trvalá deformace
• Víčko pouzdra je uvolněné, těsnění není těsné a vnitřní tlak je příliš vysoký
• Častý provoz přepínače odboček vede k opotřebení a selhání těsnění
• Nesprávná instalace a únava z vibrací na spoji mezi chladičem a palivovou nádrží

IV. Metody detekce úniku oleje v olejových transformátorech

U netěsností různé závažnosti by měla být použita kombinace rutinních kontrol, periodických kontrol a specializovaných zkoušek.

1. Metoda kontroly vzhledu

Metoda vizuální kontroly je tradiční metoda kontroly, která vizuálně sleduje vnější povrch transformátoru a hledá olejové skvrny, olejové skvrny a další známky úniku. Provozní proces této metody je relativně jednoduchý, spoléhá se především na vizuální pozorování a empirický úsudek inspekčního personálu a má vysokou použitelnost v praktických aplikacích. Inspekční pracovníci musí konkrétně zkontrolovat nádrž transformátoru, svary, přírubové spoje a další možné netěsné části jeden po druhém, přičemž musí věnovat zvláštní pozornost tomu, zda v něm nejsou nějaké zbytky oleje nebo rozlitý olej. Kromě toho lze metodu vizuální kontroly kombinovat s jednoduchými pomůckami, jako je baterka nebo lupa, aby se zlepšila identifikace jemných známek úniku. Přestože má tato metoda výhody jednoduchého ovládání a nízkých nákladů, její přesnost detekce je nízká, je obtížné odhalit problémy se skrytými nebo stopovými úniky a je velmi závislá na subjektivních zkušenostech kontrolního personálu, což může vést k chybnému úsudku nebo chybě detekce. Proto se metody vizuální kontroly často používají spíše jako metoda předběžného screeningu než jako samostatné řešení pro detekci úniku oleje.

2. Metoda zátěžového testování

Metoda tlakového testování je metoda, která aplikuje určitý tlak na vnitřek transformátoru a sleduje změny tlaku, aby se zjistila netěsnost. Základním principem této metody je, že když je v transformátoru místo úniku, použitý tlak se sníží v důsledku úniku a místo a závažnost úniku lze analyzovat pomocí křivky změny tlaku. Specifický provozní proces zahrnuje: nejprve naplnění vnitřku transformátoru suchým vzduchem nebo inertním plynem na předem stanovenou hodnotu tlaku, pak uzavření ventilu pro přívod vzduchu a nepřetržité sledování změn tlaku. Pokud rychlost poklesu tlaku překročí nastavenou prahovou hodnotu, znamená to existenci netěsnosti; naopak lze předběžně stanovit, že těsnicí výkon zařízení je dobrý. Metoda tlakové zkoušky vykazuje vysokou citlivost při detekci větších netěsností a je vhodná zejména pro přejímací zkoušky nově instalovaných nebo repasovaných transformátorů. Tato metoda má však i určitá omezení, jako je špatná detekce malých netěsností nebo nenápadných netěsností a nemožnost přesně lokalizovat konkrétní místo místa úniku. Implementace metody zátěžového testování navíc vyžaduje profesionální vybavení a technickou podporu a proces provozu je poměrně složitý, takže jeho praktická aplikace je často omezena scénáři.

3. Fluorescenční metoda detekce netěsností

Vhodné pro vyhledávání malých míst úniku.

Princip: Přidejte fluorescenční činidlo do transformátorového oleje, nechte běžet po určitou dobu a pomocí ultrafialové lampy ozařte podezřelou oblast. Oblast úniku bude vydávat jasnou fluorescenci.

Výhody: Vysoká citlivost, schopnost lokalizovat mikro infiltrační body.

Nevýhody: Operace je poměrně složitá a vyžaduje zastavení nebo vypuštění oleje.

4. Ultrazvuková zkušební metoda

Vhodné pro vnitřní nebo skryté části, které nelze vizuálně pozorovat.

Princip: Pomocí ultrazvukových senzorů zachyťte signály zvukových vln o specifické frekvenci generované během úniku.

Výhody: Bezkontaktní, neovlivňováno elektromagnetickým rušením.

Nevýhody: Je velmi ovlivněn hlukem z okolního prostředí a vyžaduje zkušený úsudek.

5. Detekce infračerveného termovize

Používá se hlavně jako pomoc při analýze teplotních abnormalit způsobených únikem.

• Princip: Únik vede ke špatnému místnímu průtoku oleje nebo nedostatečnému objemu oleje, což způsobuje abnormální rozložení teploty.

• Scénář aplikace: Komplexní posouzení v kombinaci s dalšími prostředky, které se nepoužívá pouze jako kritérium úniku.

V. Plán ošetření úniku oleje pro olejové transformátory

Přijměte různé strategie úpravy založené na závažnosti a konkrétním místě úniku.

1. Ošetření drobných netěsností (jako jsou stárnoucí těsnění)

• Utažení šroubů: U přírubových spojů utahujte šrouby rovnoměrně v diagonálním křížovém pořadí, abyste se vyhnuli vychýlení.
• Vyměňte těsnění: Vyberte pryž odolnou proti oleji (jako je nitrilová pryž, fluorkaučuk), která je v souladu s původním konstrukčním materiálem nebo má lepší výkon; Vyčistěte těsnicí drážku, aby nebyly žádné olejové skvrny nebo nečistoty; Utáhněte předepsaným utahovacím momentem, aby se zabránilo poškození těsnění nebo deformaci příruby způsobené přílišným utažením.

2. Ošetření netěsností svaru

• Oprava svařování olejem (pouze nouzová oprava): Přísně zaveďte systém povolení k práci za tepla; Vyčistěte olejové skvrny kolem místa úniku a izolujte je azbestovou látkou; Použití nízkoproudého a rychlého bodového svařování, aby se zabránilo propálení krabice a způsobení rozstřiku oleje.
• Vypouštění oleje a oprava svařování (doporučený postup): Snižte hladinu oleje pod svar; Vyčistěte svarový spoj, znovu ho svařte nebo vyztužte;Po dokončení proveďte vakuové vstřikování oleje a zkoušky těsnění.

3. Ošetření vážného úniku nebo poškození konstrukce

Při rozsáhlé korozi, praskání nebo jiných situacích:

Okamžitě vypněte transformátor; Pro posouzení kontaktujte výrobce nebo tým profesionální údržby.

VI. Preventivní opatření a doporučení pro údržbu

Léčba je pouze nápravná, prevence je základ. Doporučuje se posílit management z následujících aspektů:

1. Systém pravidelných kontrol: Kombinujte denní kontroly s měsíčními a čtvrtletními odbornými kontrolami, abyste vytvořili knihu nebezpečí úniku.

2. Kontrola oleje: Pravidelně odebírejte a analyzujte mikrovodu, dielektrické ztráty a chromatografická data izolačního oleje, abyste předem odhalili potenciální problémy.

3. Řízení životnosti těsnění: preventivní výměna těsnění klíče podle cyklu doporučeného výrobcem (obvykle asi 10 let).

4. Antikorozní úprava: Odstraňte rez a na vnější povrch palivové nádrže naneste antikorozní barvu, abyste zpomalili korozi prostředí.

VII. Závěr

Přestože únik oleje u transformátorů ponořených do oleje je běžnou závadou, jeho potenciální rizika by se neměla podceňovat. Přijetím komplexní strategie řízení „nejprve prevence, poté detekce a včasné zacházení“ v kombinaci s vědeckými metodami detekce a standardizovanými procesy úpravy lze účinně kontrolovat riziko úniku, prodloužit životnost zařízení a poskytnout silnou podporu pro bezpečný a stabilní provoz energetického systému.
