BS fotovoltaický transformátor krabicového typu

Elektřina generovaná fotovoltaickými články je nízkonapěťová stejnosměrná. Po shromáždění a přeměně na třífázový nízkonapěťový střídavý proud je BS fotovoltaický skříňový transformátor zvýšen na 10 kV, 20 kV nebo 35 kV pomocí vyhrazené fotovoltaické prefabrikované rozvodny a připojen k síti. Fotovoltaické zvyšovací prefabrikované rozvodny mají obvykle více nízkonapěťových vstupních vedení se samostatným transformátorem na straně nízkého napětí. Prefabrikovaný transformátor je vybaven inteligentním řídicím systémem, který nahrává provozní stav každého komponentu do centrálního dispečinku pro centralizované monitorování.

Vyhrazené prefabrikované rozvodny pro výrobu větrné energie slouží k převodu výstupního napětí 690 V z větrných turbín na 10 kV nebo 35 kV pro připojení k síti. Generátor se obvykle používá ve spojení se zvyšovací prefabrikovanou rozvodnou a je zde pouze jedno nízkonapěťové vstupní vedení.

BS Fotovoltaické skříňové transformátory a prefabrikované rozvodny specifické pro větrnou energii obvykle využívají strukturu sestavy transformátoru pro zmenšení velikosti a půdorysu, což usnadňuje přepravu a instalaci. Ve srovnání s prefabrikovanými zvyšovacími rozvodnami jsou lehčí a díky eliminaci potřeby dodatečného chlazení transformátoru nabízejí vyšší účinnost konverze.

Při použití prefabrikovaných zvyšovacích rozvoden lze interně instalovat jak olejové, tak suché transformátory.

Technické parametry

Režim instalace speciální skříňové rozvodny pro výrobu fotovoltaické energie a speciální rozvodny skříňového typu pro výrobu větrné energie se určí podle konstrukčního tvaru zvoleného v návrhu knihovny. Musí být zřízen speciální základ instalace a musí být provedena nezbytná opatření pro uzemnění a upevnění. Viz základní způsoby výroby a instalace prefabrikovaných krabicových rozvoden a kombinovaných transformátorů.

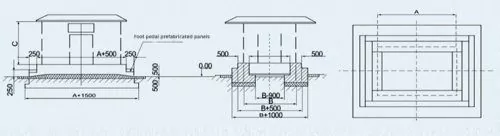

Schéma instalační základny

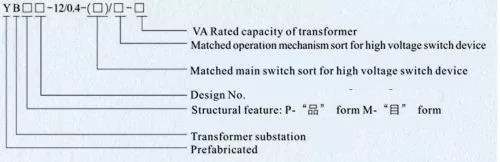

Model A Význam

Vlastnosti produktu

1. Skořepina BS fotovoltaického transformátoru Box-Type přijímá pokročilý technologický design, má řadu spolehlivých záruk výkonu, trvanlivou, tepelnou izolaci, ventilaci, odolnost proti korozi, prevenci prachu, vodotěsnost, prevenci malých zvířat, krásný vzhled. Materiály skořepiny lze vybrat hliníkovou slitinovou desku, ocelovou desku, kompozitní desku, desku z nerezové oceli a nekovové materiály.

2. XGN15, HXGN17 nebo KNYN 28A lze vybrat jako vstupní vedení, vysokonapěťové měření a vysokonapěťové odchozí vedení pro vysokonapěťové rozvaděče. Vysokonapěťová strana může být uspořádána do různých režimů napájení, včetně kruhového síťového napájení, terminálového napájení, duálního napájecího zdroje atd., a může být instalována s vysokonapěťovými měřicími prvky pro splnění požadavků na vysokonapěťové měření. Hlavní vypínač se doporučuje používat zátěžový vypínač nebo vakuový vypínač, kompaktní a přiměřená konstrukce a má dobrý účinek proti nesprávné činnosti.

3. GGD, GCS nebo MNS lze zvolit jako nízkonapěťový rozváděč, kompenzaci jalového výkonu a nízkonapěťové výstupní vedení. Nízkonapěťová strana přijímá strukturu panelu / skříně, která může splňovat funkce distribuce energie, distribuce osvětlení, kompenzace jalového výkonu, měření elektrické energie atd. Hlavním vypínačem je běžný zátěžový spínač nebo inteligentní jistič, který je flexibilní pro instalaci a snadno se ovládá.

4. Transformátor může být plně utěsněný transformátor ponořený do oleje nebo transformátor suchého typu. Pro olejové transformátory se doporučují modely S9, S11, S13 nebo SH15, zatímco pro suché transformátory se doporučují modely SCB11, SCB12, SCB14 nebo SCBH15. Lze volně konfigurovat podle skutečných potřeb zákazníků, výběr je flexibilnější.

5. Horní kryt krabice má dvouvrstvou konstrukci a střední vrstva je vyplněna pěnovým plastem, takže efekt tepelné izolace je dobrý. Transformovna je vybavena antikondenzačními a automatickými monitorovacími zařízeními teploty, topnými a chladicími zařízeními. prachotěsné zařízení je umístěno v poloze odpovídající uzávěru vně dveřního plechu a bočního plechu.

Pracovní prostředí

1.  Výška nesmí přesáhnout 1000 m;

2.  Okolní teplota: - 25 °C ~ + 40 °C;

3.  Relativní vlhkost: denní průměrná hodnota nesmí být vyšší než 95 % a měsíční průměrná hodnota nesmí být vyšší než 90 %;

4.  Místo instalace: místo bez požáru, nebezpečí výbuchu, vodivého prachu, chemických korozivních plynů a prudkých vibrací.

Při překročení výše uvedených podmínek může uživatel jednat s naší společností.
