Nízkonapěťový výsuvný spínací přístroj GCK

Ceho může být vaším dodavatelem nízkonapěťových výsuvných spínacích zařízení GCK, užijte si naše vysoce kvalitní produkty a konkurenceschopné ceny. Ovládací panel GCK využívá šroubové připojení. Kompletní ovládací panel se skládá z několika součástí, jako jsou dvířka, elektroinstalační deska, přepážka, nosný rám, zásuvka a přípojnice. Základní framework je kombinací FA 28 nebo KB (Typ C). Všechny konstrukční díly jsou spojeny závitořeznými šrouby. Dvířka, panel, přepážka, nosný rám a zásuvka jsou podle potřeby sestaveny do kompletního ovládacího panelu. Velikost montážních otvorů tělesa panelu a dílů se pohybuje v rozmezí E= 25 mm, což je flexibilní a pohodlné pro instalaci. Výška zásuvkové jednotky je rozdělena na série 1/2, 200 mm, 300 mm, 400 mm, 500 mm a 600 mm. Výška zásuvky je určena proudem smyčky a virtuální instalační výška je 1800 mm.

Výsuvná funkční jednotka ovládacího panelu GCK využívá speciální push-pull mechanismus s lehkou strukturou a dobrou zaměnitelností. Indikuje stav mechanického zajištění provozní polohy, zkušební polohy a izolační polohy. Ovládací rukojeť může být vybavena visacím zámkem. Rám a vnitřní kovové části jsou pozinkovány, aby bylo zajištěno spolehlivé uzemnění.

Provozní podmínky

1. Okolní teplota: -5 ~+40 ;

2. Relativní vlhkost: denní průměr 95 %, měsíční průměr 90 %;

3. Vnitřní typ, nadmořská výška  2000 m;

4. Intenzita zemětřesení  8 stupňů;

5. Příležitosti bez hořlavých a výbušných látek, bez korozivních chemikálií a častých silných vibrací.

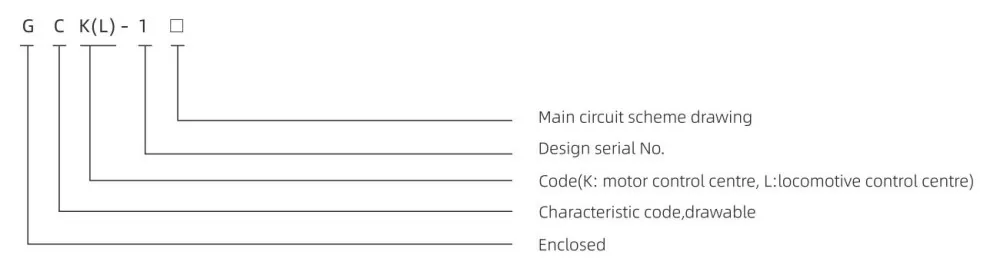

Model

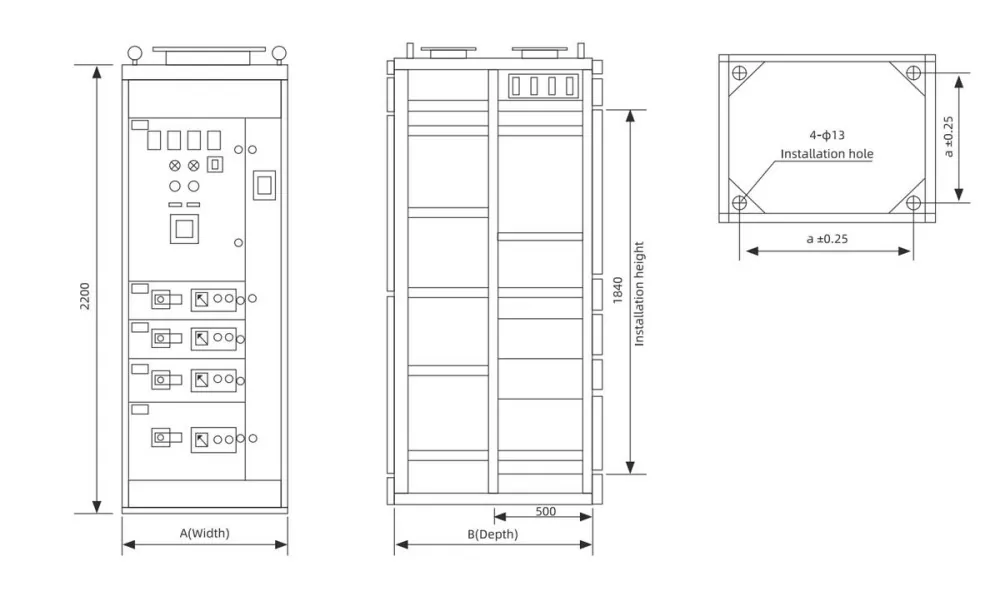

Instalační rozměr
