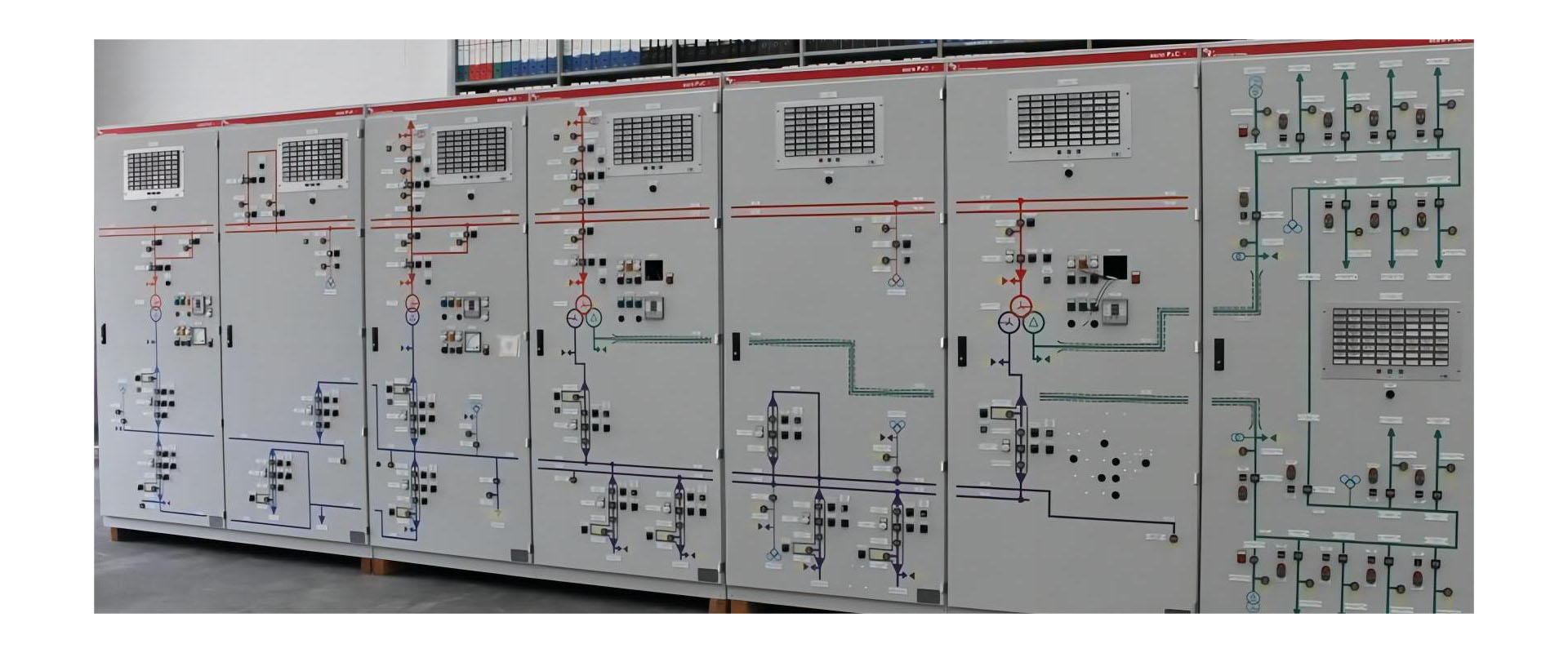

Nízkonapěťová kompletní sada vybavení

1.Základní definice

Nízkonapěťová kompletní sada zařízení je kompletní sada elektrických zařízení používaných pro distribuci energie, ovládání a ochranu ve scénářích, kde je střídavé napětí ≤ 1000 V a stejnosměrné napětí je ≤ 1500 V. Jedná se především o nízkonapěťové kompletní rozvaděče, rozvaděče nízkého napětí, rozvodné skříně nízkého napětí a další kategorie. Jako základní zařízení pro nízkonapěťový přenos energie v energetických systémech je široce používán v továrnách, budovách, nové energetice a dalších oblastech.

Konstrukce, výroba a provoz takového zařízení musí přísně odpovídat národním normám řady GB/T 7251 a musí projít čínskou povinnou certifikací produktu (CCC). V současné době probíhá modernizace nízkonapěťových kompletních zařízení směrem k inteligenci a digitalizaci. Mezinárodní standardDalší požadavky na inteligentní kompletní sadu vybavení(IEC TS 63290), vedená a formulovaná Čínou, byla oficiálně vydána a poskytuje mezinárodní základnu pro průmyslový rozvoj. Nová generace inteligentních zařízení je obecně vybavena digitálními bránami a bezdrátovými senzory, které dokážou realizovat monitorování provozního stavu v reálném čase, prediktivní údržbu poruch a dálkové ovládání. Například digitální nízkonapěťové rozváděče ABB MNS® 3.0 a domácí nízkonapěťové rozváděče třídy 1E pro kompletní sadu pro Hualong One jsou typickými představiteli v tomto odvětví.

2. Složení zařízení

Základní funkce nízkonapěťového kompletního zařízení jsou: příjem a přiměřená distribuce energie přenášené transformátory; ochrana obvodů proti přetížení a zkratovým poruchám; realizace řízení spínání a monitorování provozu vnitřních spínacích spotřebičů.

Z hlediska rozdělení kategorií pokrývá nízkonapěťové rozvaděče, rozvodnice, ovládací skříně, rozvaděče a další zařízení. Podle funkcí jej lze rozdělit na rozvodné PCC skříně (Power Control Center) a motorové MCC skříně (Motor Control Center). Mezi běžné typy skříní v nízkonapěťových rozvodných systémech patří vstupní skříně, kondenzátorové kompenzační skříně, spojovací skříně, výstupní skříně a tak dále. Běžné rozvaděče výsuvného typu na trhu jako MNS, GCS a GCK jsou osazeny standardními moduly, vhodnými pro napájecí a distribuční systémy se jmenovitým napětím ≤ 690 V a jmenovitým proudem do 6300 A.

Z hlediska elektrické struktury se zařízení dělí na hlavní obvod (primární obvod) a pomocný obvod (sekundární obvod). Hlavní obvod je zodpovědný za přenos energie a mezi jeho základní komponenty patří jističe, pojistky, stykače, tepelná relé, proudové transformátory atd. Pomocný obvod je zodpovědný za řízení a přenos signálu a jeho základní komponenty zahrnují měřiče, ovládací tlačítka, relé, monitorovací a řídicí jednotky atd.

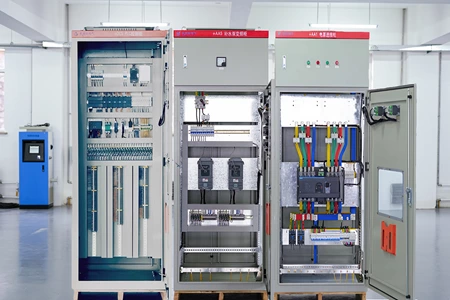

Z hlediska fyzické konstrukce standardní skříň obsahuje tělo skříně pro podporu a ochranu, hlavní přípojnice a odbočné přípojnice pro přenos výkonu a komory přípojnic, prostor pro instalaci elektrických zařízení a komponentů a komoru pro připojení kabelů pro instalaci a připojení napájecích kabelů. U výsuvného nízkonapěťového kompletního rozváděče jsou jeho součásti instalovány ve výsuvných zásuvkových jednotkách.

3. Princip fungování

A.Základní proces Hlavní úkoly nízkonapěťových rozváděčů jsou: příjem energie z transformátorů, distribuce do každého napájecího obvodu přes přípojnice a dodávka energie do následného zařízení; ochrana obvodů proti přetížení a zkratovým poruchám; přesné ovládání spínání a monitorování vnitřních spínacích spotřebičů.

B.Automatický přenos duálního výkonu Dva vstupní jističe a jistič spojky sběrnice jsou elektricky/mechanicky propojeny. Při poruše jednoho okruhu se automaticky zapne záložní zdroj, aby se zlepšila spolehlivost napájení.

C.Sběrnice Intelligent Working ModeField + PLC/SCADA systém realizuje dálkové ovládání, sběr dat, monitorování stavu, inteligentní diagnostiku a prediktivní údržbu.

4. Hlavní typy a produkty

4.1 Spínací skříňky výsuvného typu

A.Zástupce: MNS, GCS, GCK

B.Normy: IEC 60439-1, GB/T 7251

C.Použití: 50Hz, ≤690V, ≤6300A napájecí a distribuční systémy

4.2 Pevný rozváděč odděleného typu

A.Zástupce: GCD

B.Složení: Skříň Power Center (PC) + skříň Motor Control Center (MCC).

4.3 Inteligentní digitální kompletní sada vybavení

A.Standardní konfigurace: Brána, čidla, bezdrátové měření teploty, komunikační moduly

B.Schopnosti: Vzdálené monitorování, včasné varování, řízení provozu a údržby

5. Technické parametry a normy

5.1 Základní technické parametry

· AC: ≤ 1000V, frekvence ≤ 1000Hz

· DC: ≤ 1500V

· Běžné průmyslové použití: ≤ 690V, maximální proud 6300A

5.2 Národní standardy

· GB/T 7251.1-2023: Obecná pravidla pro nízkonapěťové spínací a řídicí sestavy

· GB/T 7251.2-2023: Sestavy výkonových spínacích a řídicích přístrojů (nahrazuje starou verzi GB/T 7251.12-2013)

· GB/T 7251.3: Zvláštní požadavky na rozvodné desky

· GB/T 7251.4: Zvláštní požadavky na montáže pro staveniště

· GB/T 15576: Nízkonapěťová kompletní sada zařízení pro kompenzaci jalového výkonu

5.3 Mezinárodní normy

· IEC TS 63290: Další požadavky na inteligentní kompletní sadu vybavení (vedené a formulované Čínou)

5.4 Certifikace a dozor

· Povinné: Certifikace CCC (na základě GB/T 7251.2-2023)

· Dobrovolné: CQC 3177-2025 Certifikace úspory energie Technická specifikace

· Kontrolní položky odběru vzorků: Označení, konfigurace součástí, vnitřní obvody a připojení, svorky vnějších vodičů, kabeláž, provozní výkon a funkce, dielektrické vlastnosti, ochrana před úrazem elektrickým proudem a integrita ochranných obvodů, vzdálenost a povrchová vzdálenost atd.

6. Aplikační pole

A.Tradiční průmysl a energetika: Elektrárny, rozvodny, průmyslové a těžařské podniky, ropa, chemický průmysl, hutnictví, používané pro zásobování energií a rozvody jako rozvody energie, řízení motorů a přeměny a řízení výkonu osvětlení.

B.Městské a stavební: Městská výstavba, budovy, nemovitosti nákupních center, velké podniky, nemocnice, školy, obchodní komplexy a další místa rozvodů elektřiny.

C.Vznikající a kritická infrastruktura: Zvláště vhodné pro kritické scénáře energetických aplikací s vysokými požadavky na spolehlivost a inteligenci napájení, jako jsou datová centra, nová energie, železniční doprava.

D.Hlavní účely: Distribuce energie, konverze, řízení a kompenzace jalového výkonu pro zajištění stabilního a bezpečného napájení.

7. Požadavky na bezpečnost provozu

7.1 Klíčové body provozní kontroly

· Jasné a správné štítky a čísla elektrických součástí na panelu rozvodu energie a panelu; pevná fixace, přesná poloha a flexibilní ovládání všech ovládacích rukojetí, tlačítek a kláves na panelu, v souladu se skutečnými podmínkami na místě.

· Správná indikace světelných signálů zavírání/vypínání a dalších signálů na panelu rozvodu energie.

· Pevné kontakty odpojovačů, jističů, pojistek, transformátorů atd., nedochází k přehřívání ani zabarvení.

· Žádné poškození nebo stárnutí izolace vodičů sekundárního okruhu.

· Pokud je na panelu rozvodu napájení ovládací panel, odpovídá tento panel provoznímu stavu elektrického zařízení na místě.

· Pevné měřiče nebo skleněné kryty, přesné indikace měřičů.

· Dobré osvětlení lampy v rozvodné místnosti, jasné a rovnoměrné osvětlení, žádné oslnění při pozorování měřičů.

· Problémy zjištěné inspekcí řešit včas a vést záznamy.

7.2 Bezpečnostní specifikace pro práci pod napětím pod napětím

· Práce pod napětím musí být pod dozorem speciální osoby, používat nářadí s izolovanými rukojeťmi, stát na suchých izolačních materiálech, nosit izolované rukavice, ochranné přilby a pracovní oděv s dlouhým rukávem. Je přísně zakázáno používat pilníky, kovová pravítka, kartáče a prachovky s kovovými předměty.

· Při práci na nízkonapěťových vedeních pod napětím postaveným na stejném sloupu jako vysoké a nízké napětí nejprve zkontrolujte vzdálenost od vedení vysokého napětí a proveďte opatření k zamezení náhodného kontaktu s vysokonapěťovým zařízením pod napětím.

· Před izolací vodičů pod napětím pod proudem je pracovníci nesmí překračovat.

· Při práci na nízkonapěťových distribučních zařízeních pod napětím zajistěte dobrou izolaci nebo odpovídající bezpečnou vzdálenost mezi lidským tělem a zemí, lidským tělem a okolním uzemněným kovem, lidským tělem a jinými vodiči. Musí být přijata izolační opatření, aby se zabránilo mezifázovému zkratu a jednofázovému uzemnění.

· Před výstupem na tyče rozlište fázový a nulový vodič a vyberte si dobrou pracovní polohu.

· Při odpojování vodičů odpojte nejprve fázové vodiče a poté nulové vodiče; při připojování vodičů je pořadí obrácené.

· Vzhledem k malé vzdálenosti mezi fázemi nízkého napětí je třeba dbát na to, aby se lidské tělo během údržby nedotýkalo dvou konců vodičů současně.
