Zeměpisná rozvodna krabicového typu

Geographical Box-Type rozvodny představují revoluci v distribuci energie a nabízejí kompaktní, efektivní a vysoce spolehlivá řešení pro moderní elektrické systémy. Tyto rozvodny, navržené tak, aby splňovaly rostoucí požadavky urbanizace, průmyslového rozvoje a distribuované výroby energie, hladce spojují elegantní estetiku s pokročilou funkčností. Tato rozvodna, která je široce nasazena v různých aplikacích – od městských sítí po projekty obnovitelné energie – poskytuje bezkonkurenční všestrannost. Tato příručka se ponoří do hlavních komponent, principů návrhu a výhod kontejnerových rozvoden a pomůže vám plně pochopit jejich klíčovou roli při modernizaci energetické infrastruktury.

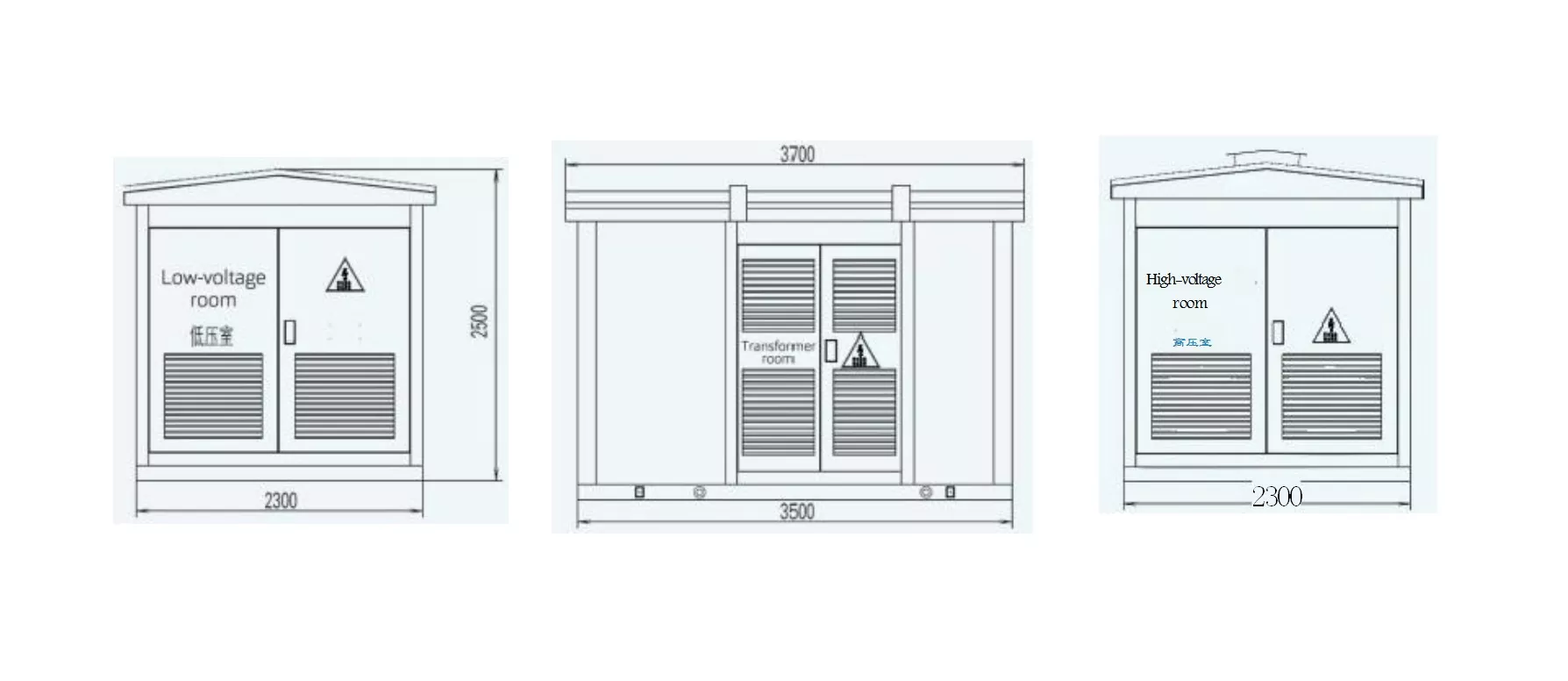

Výkres hranice krabice: (vezměte 630 kVA jako příklad)

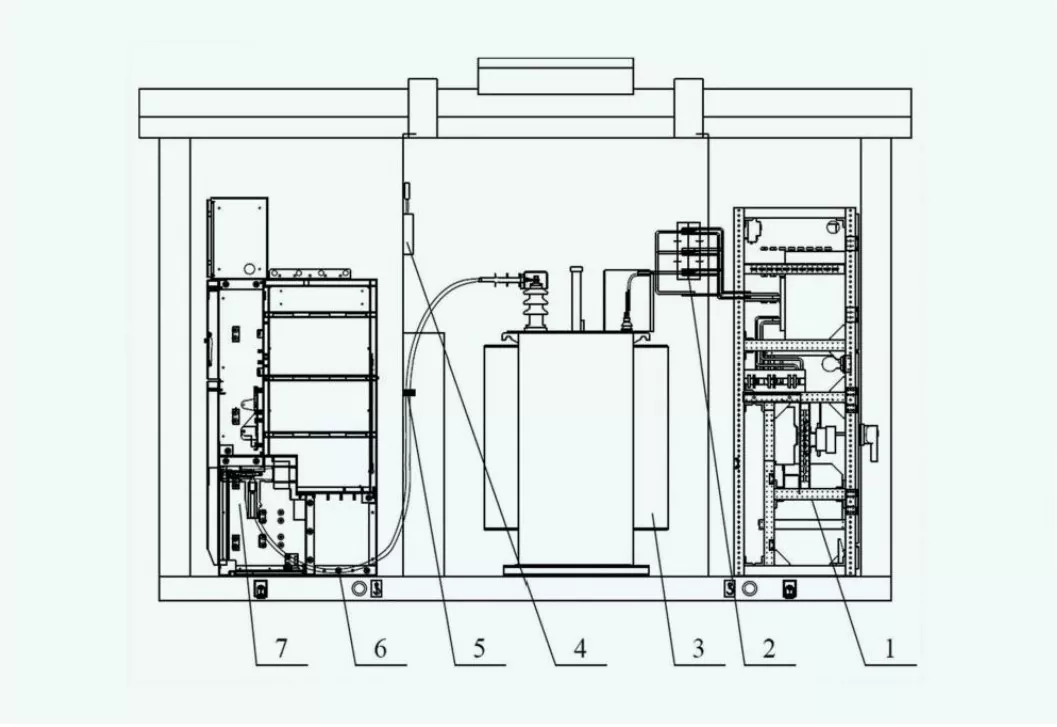

Klíčové komponenty

●Rozváděč vysokého napětí

Zodpovídá za vstup a odpojení vysokonapěťového zdroje. Mezi klíčové technické parametry patří jmenovité napětí (12kV, 24kV nebo 36kV) a zkratová vypínací schopnost (25kA až 40kA).

●Transformátor

Používá se ke snížení vysokého napětí na nižší použitelné napětí. Parametry zahrnují kapacitu (v rozsahu od 50 kVA do 2500 kVA), třídu izolace a účinnost (obvykle nad 98 %).

● Nízkonapěťový spínací přístroj

Zodpovídá za distribuci energie koncovým uživatelům a poskytuje ochranu obvodu. Mezi komponenty patří jističe, pojistky a měřiče. Jmenovité napětí se pohybuje od 0,4 kV do 1 kV a jmenovité proudy až do 6300 A, v závislosti na aplikaci.

● Příloha

Kryt rozvodny skříňového typu může poskytnout fyzickou ochranu a utěsnění vůči životnímu prostředí. Naše výrobky mají obecně stupeň ochrany IP54 nebo IP65, venkovní a drsné prostředí má vysokou přizpůsobivost.

● Pomocný napájecí systém

Slouží k napájení vnitřních zařízení (ventilátorů chlazení, ohřívačů a osvětlení). Parametry zahrnují jmenovité napětí (220V nebo 110V AC/DC) a výkon.

● Chladicí systém

Zajistěte, aby transformátory a další komponenty fungovaly v rámci tepelných limitů. Režim chlazení může být přirozené chlazení vzduchem (AN) nebo chlazení nuceným vzduchem (AF), posuďte prosím podle zatížení a prostředí.

● Ochranný a kontrolní systém

Obsahuje relé, řídicí jednotky a monitorovací zařízení pro bezpečnost a stabilitu systému. Nastavení ochrany vyžaduje prahové hodnoty proudu a napětí, které platí pro celý systém.

● Uzemňovací systém

Poskytuje kritickou bezpečnost proti úrazu elektrickým proudem a zajišťuje rozptýlení poruchového proudu. Uzemňovací systém se skládá z pozinkované oceli nebo měděné pásky navržené pro nízký odpor, ve většině instalací pod 1Ω.

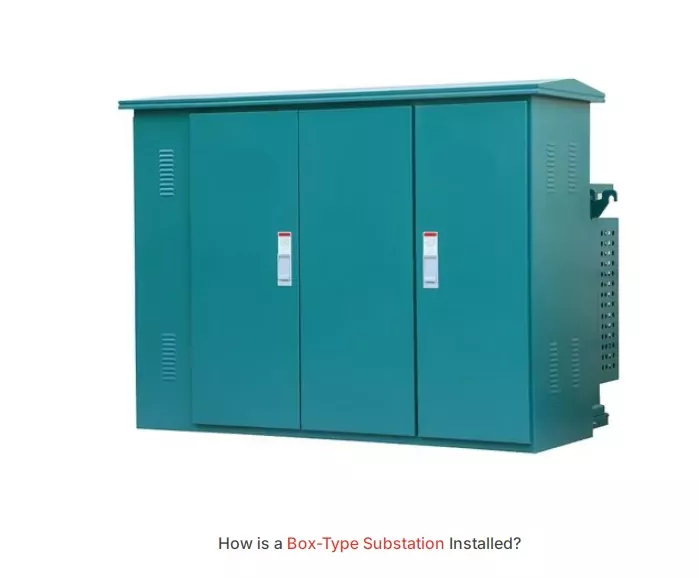

Instalace

Existuje několik klíčových kroků k instalaci rozvodny Geographic Box-Type.

1. Výběr a příprava místa

Místo musí být rovné, stabilní a dobře odvodněné. Ale také, aby byly splněny požadavky na bezpečnostní vzdálenost a přístup, vybírejte prosím podle své skutečné situace.

2. Stavba základů

Vybudujte železobetonové základy, které udrží hmotnost rozvodny a zajistí stabilitu konstrukce.

3. Umístění a montáž

Skříň se umístí na základ pomocí zvedacího zařízení a zajistí se proti mechanickým silám pomocí šroubů nebo kotev.

4. Elektrické připojení

Připojte přívodní a odchozí kabely k vysokonapěťovým a nízkonapěťovým svorkám. Věnujte pozornost správnému uzemnění, které je velmi důležité pro bezpečnost systému.

5. Testování a uvedení do provozu

Kompletní instalace Proveďte testy izolačního odporu, kalibraci ochranných relé a funkční kontroly všech součástí. Před zapnutím rozvodny je dobré znovu potvrdit místní elektrický kód.
