Elektronický jistič

Výrobce elektronických jističů v Číně – vysoce kvalitní dodavatelé OEM/ODM s konkurenčními cenami! Elektronické MCCB získávají proudové signály v reálném čase prostřednictvím proudových snímačů (jako jsou proudové transformátory) a odesílají je do elektronické vypínací jednotky (ETU) k analýze a zpracování. Když je detekováno přetížení, zkrat nebo zemní porucha, elektronický modul vydá vypínací povel, který přiměje akční člen k rychlému odpojení obvodu.

Pokyny k instalaci

Instalace elektronických jističů je jednoduchá díky jejich modulárnímu nebo plug-and-play designu. Před zahájením instalace vždy vypněte hlavní napájení. Dodržujte schéma zapojení poskytnuté výrobcem. Ujistěte se, že živý vodič a vodič zátěže jsou správně připojeny. Pokud používáte solární panely nebo baterie, použijte dvoucestný MCCB. To zajišťuje bezpečnost systému a zabraňuje poškození. Utáhněte všechny dráty, abyste zabránili uvolnění. Uvolněné vodiče způsobí, že MCCB vypadne, i když by neměl.

K utažení svorek použijte vhodné nástroje.

Zkontrolujte, zda RMCCB pasuje na váš distribuční panel.

Po instalaci stiskněte testovací tlačítko pro testování MCCB.

Poznámka: Pokud si nejste jisti, jak postupovat, poraďte se s certifikovaným elektrikářem.

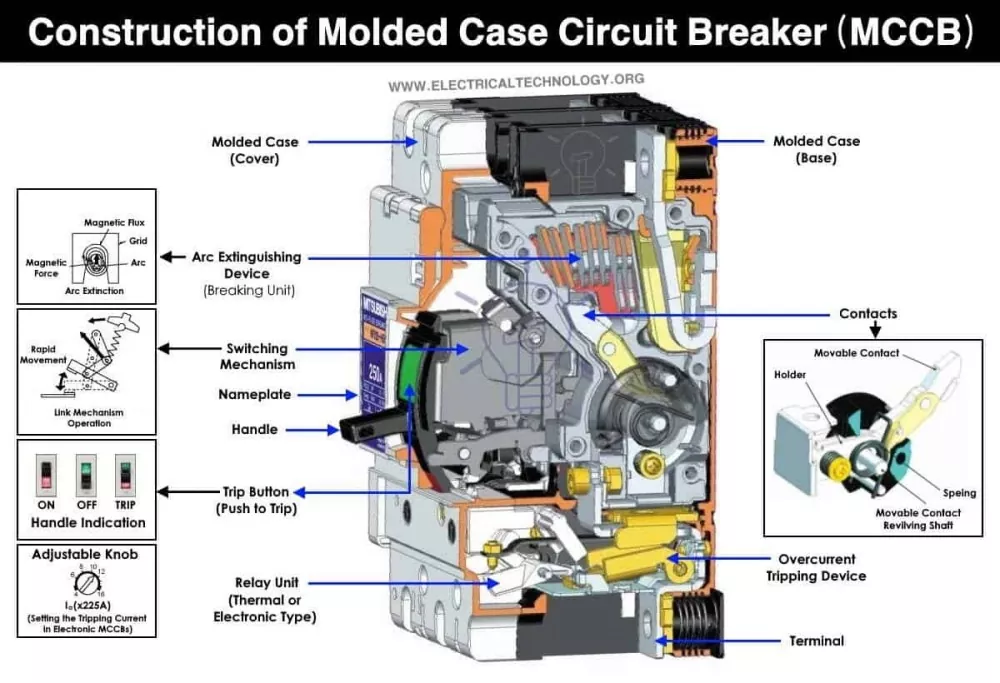

Konstrukce

MCCB je vyroben z následujících hlavních částí, z nichž každá je podrobně vysvětlena

1. Zhášecí komora

2. Kontakty

3. Ovládací mechanismus

4. Konektor terminálu

5. Tepelná spouštěcí jednotka

6. Magnetická spouštěcí jednotka

7. Rukojeť / Mechanismus bez vypínání

8. Tlačítko Trip

Aplikace

Elektronické jističe zvládnou extrémně vysoké proudy a jsou ideální pro náročné aplikace v průmyslu.

Nastavitelné nastavení vypnutí: Ve srovnání s MCB má MCCB širší rozsah aplikací, což může podpořit jeho výkon, protože má vyšší schopnost manipulace s proudem a nastavitelnou funkci nastavení vypnutí. Vhodné pro aplikace s nízkým i vysokým proudem.

Ochrana motoru: MCCB může chránit velké motory před poškozením přetížením při použití v průmyslových oblastech. Výše zmíněná nastavitelná spoušť je navržena tak, aby vydržela vysoké rázové proudy s nezbytným zpožděním.

Ochrana svářečky: Svařovací stroj spotřebovává velmi velký proud. Pokud si přesto chcete vybrat MCB, aby se s tím vypořádal, můžeme vám jako profesionální výrobce říci, že je to neúnosné. Doporučuje se vybrat přímo MCCB.

Ochrana napájecího zdroje: Tento produkt se používá pro distribuci energie na napájecích zdrojích přenášejících stovky ampér a není vhodný pro MCB.

Ochrana generátoru: Chrání velké generátory produkující stovky ampér.

Ochrana kondenzátorové baterie: Kondenzátorové baterie se používají pro korekci účiníku. Zároveň dokáže zabránit vysokému proudu.
