JDZW venkovní jednofázový transformátor napětí litý z epoxidové pryskyřice

Venkovní jednofázový napěťový transformátor JDZW JDZW od společnosti Ceho má následující vlastnosti: Epoxidová pryskyřice je plně vakuově litá: bez bublin, odolná vůči UV záření, proti stárnutí a s nízkým lokálním vybíjením. Je vhodný pro drsná prostředí, jako je vysoká nadmořská výška, vysoká vlhkost a silné znečištění. Jednofázová struktura podporuje způsoby zapojení fáze-zem (Un/√3) nebo fáze-fáze (Un) a je vhodná pro venkovní vedení, spínače na sloupech, kruhové hlavní jednotky a další scénáře.

Vysoce přesné měření: Přesnost metrologického stupně může dosáhnout 0,2 stupně a stupeň ochrany je 3P nebo 6P, což splňuje dvojí požadavky na měření elektrické energie a ochranu relé.

Vestavěné vysokonapěťové pojistky (u některých modelů): jako např. JDZW-10R je vybavena dvoupólovými pojistkami A a B, které účinně zabraňují rozšíření vnitřních poruch.

Standardní kompatibilita: JDZW Venkovní jednofázový napěťový transformátor zalévaný z epoxidové pryskyřice vyhovuje mezinárodním standardům, jako jsou IEC 61869-3, IEEE C57.13 a GB20840, a podporuje globální projektové aplikace

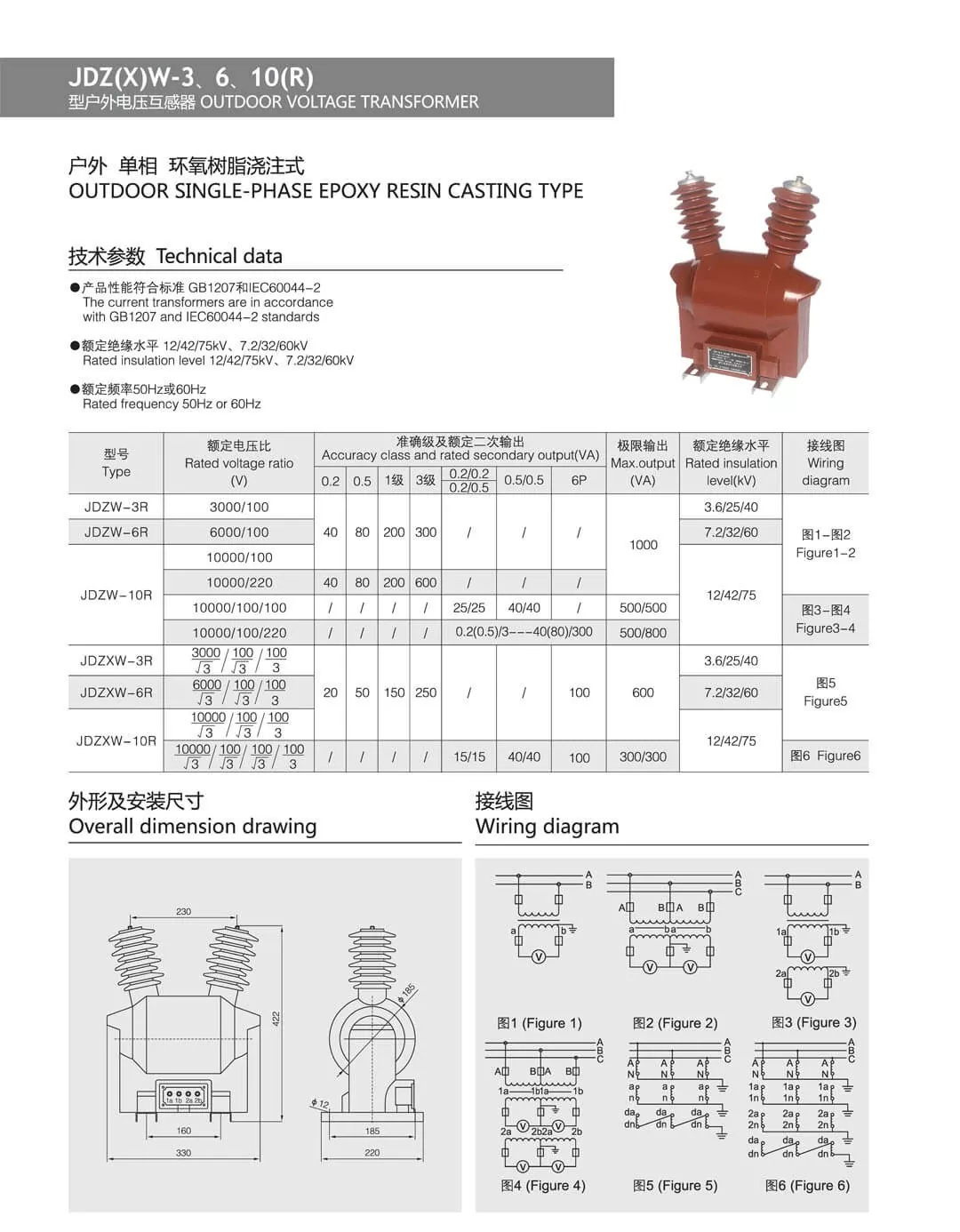

TECHNICKÉ ÚDAJE

● Transformátor je v souladu s normami GB1207-2006, IEC60044-2:2003

● Třífázový

● Jmenovitý sekundární proud 5A nebo 1A

● Okolní teplota  -5℃ ～ +50℃

11. Jmenovitý výkon a jeho třída relativní přesnosti jsou pouze jednou možností.

2. Pokud uživatelská data překračují výše uvedený rozsah, možná budeme muset vést konkrétní jednání.

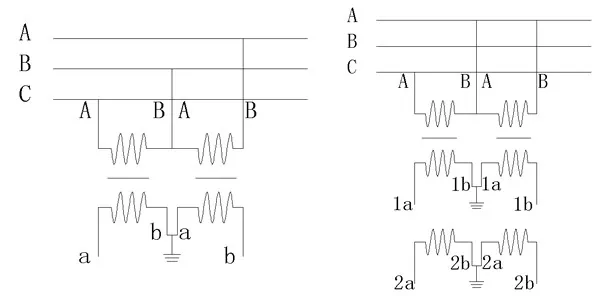

Schéma zapojení

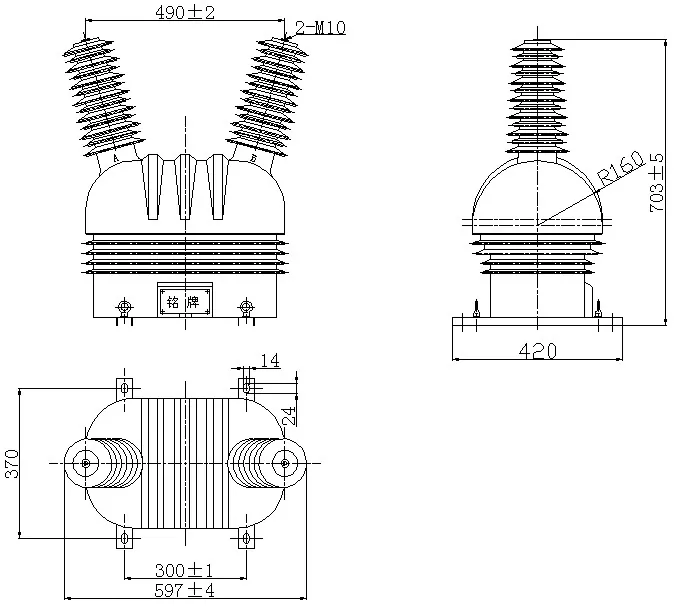

Celkové rozměry
