Třífázový kombinovaný nástrojový transformátor odlitý z epoxidové pryskyřice

Jako profesionální výrobce by vám Ceho rád poskytl třífázový kombinovaný nástrojový transformátor odlévaný z epoxidové pryskyřice. Mezi konstrukční vlastnosti kombinovaných transformátorů patří bezolejové, miniaturizované, vysoce spolehlivé a bezúdržbové. Například transformátor využívá izolaci z epoxidové pryskyřice a vysokonapěťové vakuové odlévání plně uzavřené epoxidovou pryskyřicí, což zlepšuje izolační výkon a bezpečnost zařízení. Kromě toho jsou sekundární vodiče a kabely kombinovaného transformátoru připojeny pomocí olovem zaplombovaných spojovacích krabic, které mají funkce ochrany proti krádeži a jsou také vhodné pro ověření na místě.

Technické parametry

Kombinované transformátory zahrnují různé typy, jako jsou běžné proudové transformátory, přes typové proudové transformátory, více odbočkové proudové transformátory a proudové transformátory s různými transformačními poměry. Běžný proudový transformátor se skládá z primárního vinutí, sekundárního vinutí, železného jádra a rámu, pouzdra, elektroinstalačních svorek atd. Princip činnosti kombinovaného přístrojového transformátoru je podobný jako u transformátoru. Průchozí transformátor proudu nemá primární vinutí a generuje magnetický tok drátem procházejícím železným jádrem, čímž generuje sekundární proud. Transformátory proudu s více odbočkami získají více různých transformačních poměrů přidáním více odboček, aby byly splněny požadavky různých proudů zátěže. Proudové transformátory s různými transformačními poměry poskytují více nezávislých vinutí, aby vyhovovaly potřebám různých transformačních poměrů a úrovní přesnosti.

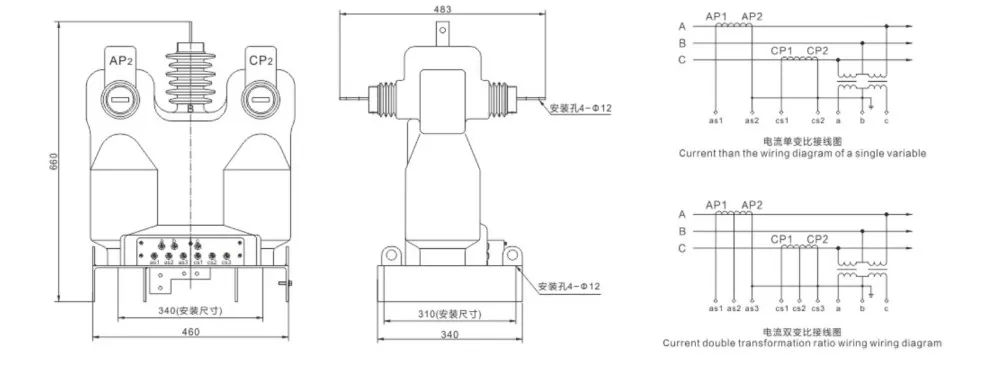

Externí výkresy

Aplikace

Třífázové kombinované přístrojové transformátory z epoxidové pryskyřice jsou široce používány při měření energie, měření a ochraně v energetických systémech. Například v 10kV vedení a odbočkách se používají kombinované transformátory pro hodnocení ztrát na vedení a pro měření elektrické energie na vedlejších vysokonapěťových odbočkách výkonových transformátorů. Kromě toho je zde speciálně navržená vysokonapěťová měřicí skříň (kombinovaný transformátor), která se skládá převážně z kombinovaného transformátoru a elektroměrové skříně. Má výhody vysoké přesnosti měření, nízké hmotnosti, snadné instalace a ochrany proti krádeži elektřiny.
