Tři kroky výroby transformátoru: Příběh navíjení, montáže a testování

Ve velkém schématu moderních energetických systémů jsou transformátory známé jako „srdce“ elektrické sítě. Stojí tiše v rozvodnách, průmyslových parcích nebo městských zákoutích, ale plní hlavní úkoly konverze napětí, přenosu energie a elektrické izolace. Je to neviditelná míza, která udržuje chod moderní společnosti. Málokdo však ví, že proces zrodu tohoto těžkého „srdce“ od nuly není jednoduchá operace na průmyslové montážní lince, ale dlouhá cesta, která kombinuje precizní fyziku, materiálové vědy a extrémní ruční řemeslo. Vznik každého transformátoru na této neviditelné výrobní lince ztělesňuje moudrost bezpočtu inženýrů a potu řemeslníků. Od opakovaného zvažování konstrukčních výkresů až po konečnou akceptaci dodávky hotového výrobku lze celý výrobní proces shrnout do tří vzájemně propojených pohybů jádra - "navíjení, instalace a testování." Za těmito zdánlivě jednoduchými třemi slovy se skrývá maximální úsilí o milimetrovou přesnost a desítky let trvající tichý závazek k bezpečnosti napájení.

Část první: Vinutí - zrod "nervu" transformátoru

Pokud je transformátor přirovnáván k lidskému tělu, pak jsou vinutí jeho "neuronovou sítí". Tento krok je duší celého výrobního procesu a určuje budoucí výkon a životnost transformátoru.

V čistírně se stálou teplotou a vlhkostí obsluhují techničtí pracovníci obrovské navíječky. Surovinou v jejich rukou nejsou obyčejné měděné dráty, ale ploché měděné dráty nebo fóliové pásky, které byly speciálně izolovány. Každá vrstva vinutí vyžaduje umístění vysoce pevného izolačního papíru nebo izolační fólie mezi dráty, což je jako oblékání vrstev silného „ochranného oděvu“ pro „nervy“.

Vinutí: Přesné opletení elektromagnetické konverze

Hlavní tajemství procesu navíjení je „těsné, rovnoměrné a přesné“:

• "Tight": Každá otáčka cívky musí těsně zapadnout, aniž by zanechávala mezery, což přímo ovlivňuje budoucí účinnost přeměny energie
• "Rovnoměrné": Rozložení izolačních materiálů musí být absolutně rovnoměrné. Jakákoli slabost se může stát skrytým nebezpečím budoucího zhroucení.
• "Přesné": Geometrická velikost a počet závitů vinutí musí být přesné na milimetry a desetiny závitů

Vinutí cívky transformátoru je absolutním jádrem přeměny elektromagnetické energie a „duší“, která určuje výkon zařízení. Kvalita procesu vinutí přímo určuje elektrický výkon, zkratovou odolnost a dlouhodobou provozní spolehlivost a životnost transformátoru. Nejedná se v žádném případě o jednoduchou „navíjecí“ akci, ale o hloubkovou hru s elektromagnetickými fyzikálními vlastnostmi. Jde o dvojitou zkoušku řemeslníkovy trpělivosti a dovednosti.

Když vejdeme do prostorné navíjecí dílny, obrovský navíjecí stroj se pomalu otáčí uprostřed tichého hučení. Vysoce čisté měděné dráty jsou naskládány vrstvu po vrstvě na přesný izolační skelet uspořádaným způsobem. U vysokofrekvenčních nebo speciálních transformátorů jsou procesní požadavky přísnější. K překonání "efektu kůže" a "efektu blízkosti" pod vysokofrekvenčním proudem (to znamená, že proud teče směrem k povrchu vodiče, což má za následek zvýšený odpor a zahřívání), musí řemeslníci často používat Litz drát zkroucený několika prameny vláken nebo přísně kontrolovat fyzickou tloušťku vodiče. Během procesu navíjení je kontrola napětí nejvyšší prioritou: pokud je napětí příliš vysoké, ztenčí drát a dokonce zničí izolační nátěrový film na jeho povrchu; pokud je napětí příliš malé, cívka se uvolní a zdeformuje, což ovlivní nejen účinnost tepelné vodivosti, ale také povede ke snížení mechanické pevnosti vlivem elektromagnetické síly.

Aby se snížila svodová indukčnost a dosáhlo lepší účinnosti magnetické vazby, moderní transformátory často používají "metodu prokládaného vinutí" nebo "metodu sendvičového vinutí", to znamená, že primární vinutí je rozděleno na dvě a sekundární vinutí je chytře vloženo uprostřed. Kromě toho, aby se potlačilo rušení vysokofrekvenčního šumu v běžném režimu do periferního zařízení, je někdy mezi primární a sekundární stranu přidána stínící vrstva z měděné fólie, která bezpečně vede rušivý proud zpět k zemnicímu vodiči. Po navinutí každé vrstvy je nutné položit vysokoteplotně odolnou polyimidovou pásku nebo kompozitní izolační papír DMD, což je nejen fyzická izolace mezi vrstvami, ale také klíčová obranná linie pro elektrickou izolaci. Stejně jako velký řemeslník Zhang Guoyun, když čelí tisícům přesných pájených spojů a desítkám tisíc metrů drátů v transformátoru UHV měniče, musí se spolehnout na pár šikovných rukou a speciální kožené kladivo, aby přesně řídil geometrickou toleranci cívky vážící desítky tun v rozmezí plus minus 1 mm. Nejde jen o extrémní výzvu fyzické síle, ale také o konečný výklad slova „vynalézavost“.

Část druhá: Sestavení – Sestavení „těla a kostí“ Transformeru

Pokud vinutí dává transformátoru jeho "nervy", pak montáž má vytvořit jeho "tělo a kosti". Tento proces spojuje jádro, vinutí a další komponenty do organického celku.

• Sestava jádra:Jádro transformátoru tvoří naskládané plechy z křemíkové oceli tenké jako papír. Povrch těchto plechů z křemíkové oceli je pokryt speciálním izolačním povlakem pro snížení ztrát vířivými proudy. Dělníci skládají tisíce plechů z křemíkové oceli přesně jako skládačku. Každý kus musí být ve správném směru a musí mít těsné spoje. Po dokončení je použito obrovské hydraulické zařízení, které vyvine desítky tun tlaku, aby bylo zajištěno, že železné jádro je těsné a nemá žádné mezery.

• Sestava vinutí:opatrně umístěte navinutou cívku na sloup železného jádra. Tento proces vyžaduje přesné zvedací techniky a rozsáhlé zkušenosti, protože izolace vinutí je extrémně křehká a jakékoli škrábance mohou způsobit zkrat v budoucích operacích.

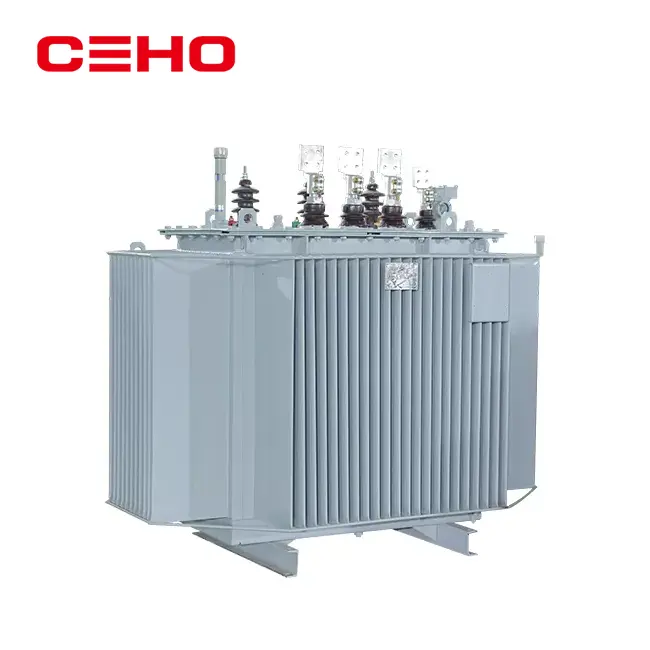

• Montáž olejové nádrže a příslušenství:U transformátorů ponořených do oleje je dalším krokem svaření a montáž olejové nádrže. Olejová nádrž není jen nádoba, ale také „radiátor“ transformátoru. Moderní nádrže na transformátorový olej jsou navrženy se složitými olejovými průchody uvnitř, které mohou vést transformátorový olej tak, aby účinně cirkuloval a odváděl teplo. Nakonec nainstalujte různé příslušenství, jako jsou pouzdra, konzervátor oleje, chladicí zařízení a ochranná relé.

Po dokončení montáže projde transformátor zásadním „křestem“ – izolační úpravou. Ať už se jedná o vakuové odlévání epoxidové pryskyřice pro transformátory suchého typu nebo vakuovou tlakovou impregnaci (VPI) pro transformátory ponořené do oleje, hlavním účelem je úplné odstranění vlhkosti a vzduchových bublin uvnitř cívek. V prostředí vysokého vakua může izolační barva nebo transformátorový olej proniknout do každé malé mezery a po vytvrzení vytvořit silnou a hustou ochrannou vrstvu. To nejen výrazně zvyšuje tepelnou vodivost zařízení a účinně vede vnitřní teplo k povrchu, ale také účinně izoluje vlhkost a kyslík zvenčí, zabraňuje stárnutí a degradaci izolačních materiálů během dlouhodobého provozu a zajišťuje, že transformátor je během desetiletí provozu pevný jako skála.

Ředitel montážní dílny nám řekl: "Montážní proces je zkouškou fyzické i psychické síly. Těleso středně velkého transformátoru váží desítky tun, ale naše požadavky na provozní přesnost dosahují milimetrových úrovní. Zejména při vinutí vinutí do železného jádra je pro laika těžké pochopit ten pocit, který vyžaduje sílu i přesnost."

Část třetí: Testování – Vydání „Osvědčení o zdravotním stavu“ transformátoru

Po prvních dvou krocích se transformátor začal formovat, ale zda je „zdravý a kvalifikovaný“ a schopný stabilního provozu po desítky let, je nutné ověřit přísným testováním. Tuto etapu lze považovat za komplexní fyzikální prohlídku transformátoru a vystavení „zdravotního průkazu“.

Když transformátor konečně sjede z montážní linky a jeho vzhled se začne formovat, není vlastně „hotový“. Než bude doručen uživatelům a připojen k elektrické síti, musí projít řadou téměř krutých simulačních testů. Toto je závěrečná kapitola „tří kroků“ výroby – testování. Toto spojení je poslední překážkou pro kvalitu produktu a nejpřímějším ověřením teorie designu.

Rutinní testování je základní fyzikální vyšetření:

• Transformační poměr a test polarity: ověřte, zda transformátor dokáže "změnit" správné napětí
• Test stejnosměrného odporu: Zkontrolujte, zda uvnitř vinutí nejsou nějaké "skryté vady", jako jsou přerušené vodiče a špatné kontakty.
• Testování izolačního odporu: Posouzení stavu „izolačního systému“ transformátoru
• Testy naprázdno a zátěže: změřte „úroveň spotřeby energie“ a „pracovní účinnost“ transformátoru

Speciální testy jsou hloubkové CT skeny:

+  Testování odolnosti proti indukčnímu napětí a částečnému vybití: Toto je jeden z nejkritičtějších testů. Za podmínky několikanásobně vyššího než jmenovitého napětí vydrží desítky minut a zároveň je pomocí citlivého senzoru „sledováno“, zda se uvnitř transformátoru neozývá „syčivý“ zvuk částečného výboje. Jakýkoli abnormální signál výboje znamená, že v izolačním systému existuje skryté nebezpečí

+  Test nárazu blesku a provozního nárazu: simulujte dopad přirozených úderů blesku a poruch elektrické sítě na transformátor, abyste otestovali jeho „tlakovou odolnost“

+  Test nárůstu teploty: Nechte transformátor běžet při jmenovité zátěži po dlouhou dobu a změřte teplotu každé části, abyste zajistili, že se v nejnáročnějších podmínkách „nepřehřeje“.

Společný jazyk za třemi kroky: štíhlost a vynalézavost

V celém procesu „navíjení, montáže a testování“ je štíhlé řízení moderního průmyslu a vynalézavost tradiční výroby.

V dnešní továrně na transformátory má každý proces standardní provozní instrukce a každý klíčový parametr je zaznamenáván v reálném čase a nahrán do MES (Manufacturing Execution System), čímž je dosaženo plné sledovatelnosti procesu. Naskenováním QR kódu na transformátoru můžete vidět jeho „profil celého životního cyklu“ – jehož plechy z křemíkové oceli byly použity, kdo navinul cívky a každý datový bod během testování.

Ale zároveň jsou zkušenosti a úsudek starých mistrů stále nenahraditelné. Pocit při navíjení, prostorový úsudek při montáži a analýza příčin testovacích anomálií. Tyto „tiché znalosti“, které nelze zcela kodifikovat, jsou stále klíčem k výrobě vysoce kvalitních transformátorů.

Z dílny na mřížku

Transformátory, které dokončily tři kroky „navíjení, instalace a testování“ a prošly všemi testy, budou pečlivě vyčištěny, natřeny a zabaleny, připraveny k odeslání do všech částí země a dokonce i do zámoří. Usadí se v rozvodně, připojí se k elektrické síti a začnou po desetiletí tiše hlídat.

Když si užíváme stabilní a spolehlivou elektřinu, málokoho by napadlo, že plynulá „cesta“ každé kilowatthodiny elektřiny začíná oněmi přesnými a přísnými procesy v dílně na výrobu transformátorů. Navíjení, instalace a testování – za těmito třemi jednoduchými slovy se skrývá nahromadění bezpočtu procesních detailů, kombinace přesné výroby a přísného testování a setrvání kvality generací výrobců transformátorů.

V této éře rostoucí závislosti na elektřině se bude „tříkrokový proces“ výroby transformátorů nadále vyvíjet a bude zahrnovat inteligentnější a ekologičtější nové prvky, ale hlavní snaha o přesnost, spolehlivost a bezpečnost se nikdy nezmění. Protože každý transformátor nese nejen proud a napětí, ale také světlo a sílu moderní společnosti.
