Co je například rozvodna krabicového typu?

Co mjA Rozvodna krabicového typu?

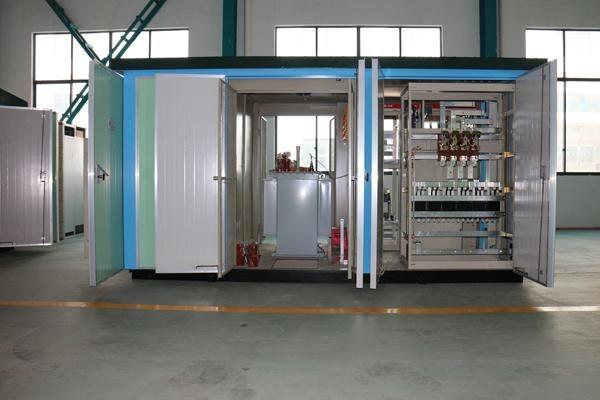

A Rozvodna krabicového typutaké známý jako a prefabrikovanýnebo kompaktní rozvodna, je továrně sestavená uzavřená jednotka, která integruje všechny základní součásti tradiční elektrické rozvodny do jediného kovového krytu odolného vůči povětrnostním vlivům. Je určen pro transformaci a distribuci silnoproudé (VN) na nízkonapěťové (NN).

Představte si to jako „plug-and-play“ rozvodnou elektrickou stanici, která nahrazuje velké zděné budovy rozvoden.

Komponenty askříňová rozvodna

A skříňová rozvodna je navržen se třemi hlavními oddíly: vysokonapěťový rozváděč, transformátor a nízkonapěťová distribuční zařízení. Každý oddíl hraje klíčovou roli při zajišťování účinné přeměny a distribuce energie.

Vysokonapěťový spínací přístroj

Obvykle pracuje při jmenovitém napětí 10 kV nebo 35 kV.

Představuje doma vyráběné nebo dovážené kruhové hlavní jednotky a vakuové jističe.

Vybaveno pojistkami omezujícími proud pro zvýšení bezpečnosti.

Transformátory

K dispozici v konfiguracích ponořených do oleje i v suchém provedení.

Schopný pojmout transformátory až do 1600 kVA.

Obsahuje ochranný kryt vyrobený z izolačních nebo kovových materiálů.

Nízkonapěťové distribuční zařízení

Zahrnuje panely pro rozvod energie, osvětlovací panely, měřicí panely a panely pro kompenzaci jalového výkonu.

Vybaveno automatickými systémy regulace teploty a kondenzace.

Pomáhá dosáhnout efektivní dodávky energie na stranu uživatele.

Vlastnosti kontejnerových rozvoden

(1) Pokročilá technologie, bezpečná a spolehlivá; (2) Vysoký stupeň automatizace; (3) Tovární prefabrikace; (4) Flexibilní možnosti konfigurace; (5) Nákladově efektivní s rychlými výsledky; (6) kompaktní půdorys; (7) Esteticky příjemný design, který dobře splyne s okolím.

Klasifikace krabicových rozvoden

1) Modulární typ. Rozváděč vysokého a nízkého napětí a transformátor jsou umístěny v kovové skříni s provozní uličkou vyhrazenou v rámci distribučního zařízení vysokého a nízkého napětí. Tento typ trafostanice kontejnerového typu je rozměrově poměrně velký a dnes se používá jen zřídka.

(2) Typ integrované jednotky. Namísto použití stávajících kompletních sad zařízení jsou vysokonapěťová a nízkonapěťová řídicí a ochranná zařízení instalována přímo uvnitř skříně tak, aby tvořila jednu jednotku. Tyto skříně jsou navrženy pro bezúdržbový provoz, nemají provozní uličku a jsou kompaktní; jsou také známé jako rozvodny evropského typu nebo standardního typu skříňového typu.

(3) Integrovaný typ. Tato konstrukce zjednodušuje vysokonapěťová řídicí a ochranná zařízení tím, že jak vysokonapěťové, tak i nízkonapěťové distribuční zařízení a hlavní těleso transformátoru jsou umístěny společně v nádrži transformátorového oleje, čímž tvoří jeden celek. Je ještě kompaktnější, s objemem srovnatelným s objemem olejového transformátoru stejné kapacity – přibližně třetinové velikosti skříňové rozvodny evropského typu. Je také známá jako rozvodna skříňového typu amerického typu nebo rozvodna kompaktního typu.

Typy a modelyskříňová rozvodnas

skříňová rozvodnas jsou k dispozici v různých modelech a konfiguracích, aby vyhovovaly různým provozním potřebám. Každý model je pečlivě navržen tak, aby nabízel specifické výhody a odpovídal jedinečným požadavkům uživatelů.

Běžné modely

Modely vysokonapěťových rozvaděčů

Modely skříně transformátoru suchého typu

Modely nízkonapěťových spínacích zařízení

Globální standardní modely

Evropský styl: Větší velikost s centralizovanými součástmi.

Americký styl: Nabízí lepší chladicí výkon, ale je větší.

Integrovaný: Menší půdorys, ale nabízí výhody podobné americkému stylu.

Pokyny pro provoz a údržbu

Efektivní provoz a strategie údržby jsou rozhodující pro životnost a spolehlivostskříňová rozvodnas. Pravidelné inspekční a údržbářské činnosti zabraňují neočekávaným poruchám a zajišťují nepřetržité napájení.

Základní provozní požadavky

Instalujte na vyvýšenou plošinu, aby se zabránilo vniknutí vody.

Pro zajištění bezpečnosti zajistěte spolehlivé připojení k uzemňovací síti.

Udržujte oblast kolem rozvodny v čistotě a bez nečistot.

Pravidelné prohlídky a údržba

Pravidelně kontrolujte vysokonapěťová zařízení a transformátory.

Proveďte testy izolace, abyste zajistili bezpečný provoz.

Udržujte chladicí systém, aby nedošlo k přehřátí.

Výzvy a úvahy

Zatímcoskříňová rozvodnas nabízejí četné výhody, existují také výzvy, které vyžadují pečlivé zvážení. Tyto výzvy zahrnují různé aspekty, včetně dopadu na životní prostředí a provozních omezení.

Ohledy na životní prostředí a bezpečnost

Riziko přehřátí a potřeba dostatečného větrání.

Možné dopady na životní prostředí v důsledku nesprávné likvidace materiálů.

Bezpečnostní opatření zabraňující neoprávněnému přístupu.

Provozní omezení

Omezení kapacity určitých modelů transformátorů.

Potřeba průběžné údržby, aby se předešlo provozním problémům.

Výzvy související s integrací se stávajícími systémy.

Závěr

Rozvodna skříňového typu je továrně smontovaná uzavřená kovová jednotka pro transformaci a distribuci energie vn-nn, integrující základní komponenty (vysokonapěťový rozváděč, transformátor, nízkonapěťová zařízení) jako alternativu „plug-and-play“ k tradičním rozvodnám.

Vyznačuje se pokročilou technologií, flexibilní konfigurací, kompaktní velikostí a hospodárností se třemi hlavními typy (modulární, evropský, americký) a různými modely, které splňují různé potřeby. Správný provoz a údržba jsou zásadní pro řešení problémů, jako je přehřívání a integrace.

CEHO Electric vyniká svou hlavní výhodou flexibilního přizpůsobení a nabízí řešení na míru (napětí, kapacita, aplikační scénáře) pokrývající všechny standardní modely. Používá vysoce kvalitní jádrové komponenty a přísně kontrolované transformátory pro stabilitu a navíc inteligentní nízkonapěťové řízení. Díky standardizované prefabrikaci, uživatelsky přívětivé údržbě a profesionálnímu poprodejnímu servisu poskytuje efektivní, bezpečná a nákladově efektivní řešení napájení.

Pokud máte nějaké související potřeby, navštivte prosím naše webové stránky pro více informací nebo se obraťte přímo na náš odborný tým. Pamatujte, výběrCEHO znamená zvolit si spolehlivost a inovace!

Často kladené otázky krabicová rozvodna (prefabrikovaná/kompaktní rozvodna).S

Základní informace

Q1: Co je skříňová rozvodna?

Odpověď: Rozvodna skříňového typu, nazývaná také prefabrikovaná nebo kompaktní rozvodna, je továrně sestavená, uzavřená jednotka, která integruje všechny základní součásti tradiční elektrické rozvodny do jediného kovového krytu odolného proti povětrnostním vlivům. Používá se pro transformaci a distribuci energie středního napětí (VN) na nízkonapěťové (NN) a funguje jako „plug-and-play“ alternativa k velkým budovám zděných rozvoden.

Q2: Jaké jsou hlavní součásti rozvodny skříňového typu?

Odpověď: Skládá se ze tří hlavních oddílů, z nichž každý hraje kritickou roli při přeměně a distribuci energie:

Vysokonapěťové rozváděče: Obvykle pracují při 10 kV nebo 35 kV, jsou vybaveny kruhovými hlavními jednotkami, vakuovými vypínači a pojistkami omezujícími proud.

Transformátory: Dostupné v konfiguracích ponořených v oleji a suchém typu, schopné až 1600 kVA, s ochranným izolačním nebo kovovým krytem.

Nízkonapěťová distribuční zařízení: Zahrnuje panely pro rozvod energie, osvětlovací panely, měřicí panely, panely pro kompenzaci jalového výkonu a systémy automatické regulace teploty/kondenzace.

Vlastnosti

Q3: Jaké jsou klíčové vlastnosti krabicových rozvoden?

Odpověď: Hlavní vlastnosti jsou: (1) Pokročilá technologie, bezpečná a spolehlivá; (2) Vysoký stupeň automatizace; (3) Tovární prefabrikace; (4) Flexibilní možnosti konfigurace; (5) Nákladově efektivní s rychlými výsledky; (6) kompaktní půdorys; (7) Esteticky příjemný design, který splyne s okolím.

Klasifikace a modely

Q4: Jaké jsou hlavní klasifikace rozvoden skříňového typu?

A: Existují tři hlavní typy:

Modulární typ: Rozváděče vysokého a nízkého napětí a transformátor jsou v kovové skříni s provozní uličkou; poměrně velké a v současnosti málo používané.

Typ integrované jednotky: Vysokonapěťová a nízkonapěťová řídicí/ochranná zařízení jsou instalována přímo ve skříni (bez provozní uličky), bezúdržbová, kompaktní; nazývaný také evropský nebo standardní typ.

Integrovaný typ: Distribuční zařízení vysokého a nízkého napětí a hlavní tělo transformátoru jsou umístěny v nádrži transformátorového oleje, kompaktnější (asi 1/3 velikosti evropského stylu); také nazývaný americký styl nebo kompaktní typ.

Q5: Jaké modely skříňových rozvoden jsou k dispozici?

Odpověď: Existují různé modely, které splňují různé potřeby, včetně: vysokonapěťových modelů rozváděčů, suchých modelů transformátorových skříní, nízkonapěťových modelů rozváděčů, globálních standardních modelů (evropský styl: větší s centralizovanými součástmi; americký styl: lepší chlazení, ale větší; integrovaný: menší půdorys s výhodami amerického stylu).

Provoz a údržba

Q6: Jaké jsou základní provozní požadavky na skříňové rozvodny?

Odpověď: Základní požadavky jsou: (1) Instalace na vyvýšenou plošinu, aby se zabránilo vnikání vody; (2) Pro bezpečnost zajistěte spolehlivé připojení k uzemňovací síti; (3) Udržujte oblast kolem rozvodny v čistotě a bez nečistot.

Q7: Jaké pravidelné kontroly a údržba jsou nutné pro skříňové rozvodny?

A: Pravidelná údržba zahrnuje: (1) Kontrolu vysokonapěťových zařízení a transformátorů; (2) Provádění testů izolace pro zajištění bezpečného provozu; (3) Údržba chladicího systému, aby se zabránilo přehřátí.

Výzvy a úvahy

Q8: Jaká hlediska týkající se životního prostředí a bezpečnosti je třeba vzít v úvahu u rozvoden skříňového typu?

Odpověď: Klíčová hlediska jsou: (1) Riziko přehřátí vyžadující odpovídající větrání; (2) potenciální dopady na životní prostředí z nesprávné likvidace materiálu; (3) Bezpečnostní opatření zabraňující neoprávněnému přístupu.

Q9: Jaká provozní omezení mají skříňové rozvodny?

Odpověď: Hlavní omezení jsou: (1) Omezení kapacity určitých modelů transformátorů; (2) Potřeba průběžné údržby, aby se předešlo provozním problémům; (3) Výzvy při integraci se stávajícími systémy.
