Jaká je technická analýza rozvoden skříňového typu v Evropě, Spojených státech a Číně?

Z pohledu elektrotechniků představují evropské, americké a čínské (čínského typu) kontejnerové rozvodny tři odlišné technické přístupy založené na rozdílných standardech sítě, geografickém prostředí a požadavcích trhu. Hlavní rozdíly spočívají ve čtyřech klíčových dimenzích: strukturální integrace, konfigurace ochrany, návrh tepelného managementu a standardizační systémy. Tyto rozdíly vedou k odlišným aplikačním scénářům a evolučním trajektoriím.

Rozvodny amerického typu upřednostňují kompaktnost a hospodárnost, aby umožnily široké nasazení; Evropské rozvodny na druhé straně kladou důraz na pokročilé ekologické vlastnosti a esteticky příjemné integrované návrhy; vzhledem k tomu, že čínské rozvodny často přijímají pragmatická hybridní řešení, která vyrovnávají rozdíly mezi nimi z hlediska integrace, nákladů a designu. Tyto rozdíly hluboce ovlivňují měřítko, konstrukční složení, vnitřní design, konfiguraci klíčových zařízení, bezpečnostní prvky, způsoby instalace a údržby a nakonec vhodnost rozvoden pro konkrétní aplikace.

Následující text poskytuje hloubkovou analýzu ze tří hledisek: technické detaily, scénáře aplikací a budoucí trendy.

I. Hloubkové srovnání základních technických detailů pro tři hlavní typyRozvodny skříňového typu

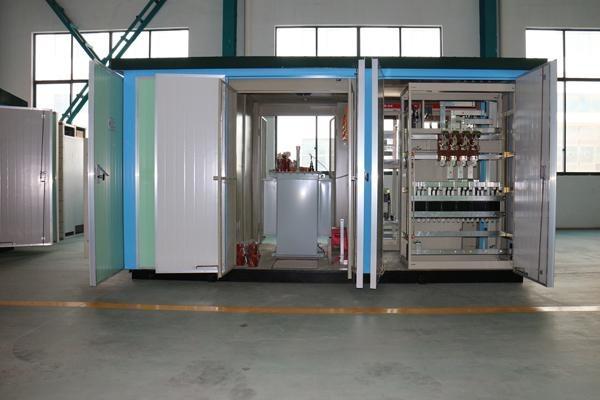

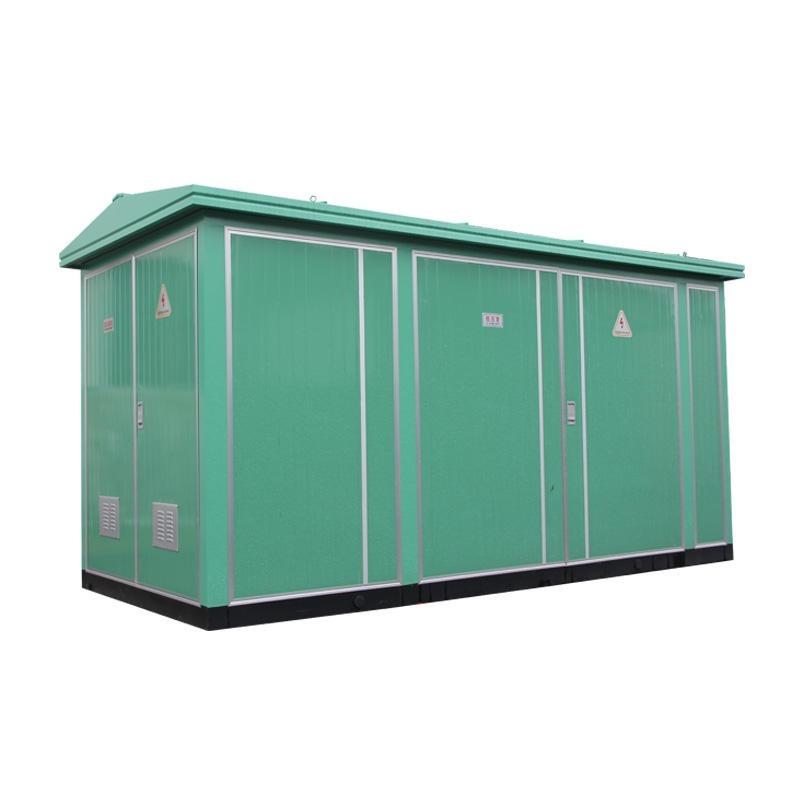

1. EvropskýRozvodny skříňového typu (v evropském styluRozvodny skříňového typu, normy EU/IEC)

Základní definice: V souladu s normami IEC 62271-202 a IEC 61330 se tyto rozvodny vyznačují nezávislou tříkomorovou modulární strukturou a představují celosvětově dominantní formu „Rozvodny skříňového typu.“

(1) Struktura a rozvržení

· Tři zcela nezávislé oddíly: Vysokonapěťový oddíl, transformátorový oddíl a nízkonapěťový oddíl jsou plně odděleny kovovými přepážkami, které tvoří „目“ nebo „品“rozvržení tvaru.

· Kryt a ochrana: Dvouvrstvé ocelové desky s polyuretanovou izolační vrstvou; krytí IP54–IP55; silné prachotěsné, vodotěsné a antikondenzační schopnosti.

· Požadavky na základy: Vyžaduje standardní kabelový výkop, nezávislý základ a vyhrazený přístupový průchod pro údržbu (≥800 mm).

(2) Konfigurace základní součásti

· Vysokonapěťová strana: Standardní konfigurace zahrnuje kruhové hlavní jednotky SF6 nebo vzduchem izolované rozváděče, integrované s odpínači zátěže, oddělovacími spínači, uzemňovači a svodiči přepětí s pěti blokovacími blokováními.

· Transformátor: Primárně suché transformátory řady SCB (odlité z epoxidové pryskyřice) s kapacitou od 50 kVA do 2500 kVA; nucené chlazení vzduchem (regulace teploty + axiální ventilátory).

· Nízkonapěťová strana: Výsuvné rozváděče, včetně rámových jističů, inteligentní kompenzace kondenzátorů, inteligentních měřičů a modulů přepěťové ochrany, které nabízejí výjimečnou škálovatelnost.

· Ochranný systém: Vysokonapěťová strana nabízí volitelnou ochranu „spínač zátěže + pojistka“ nebo ochranu jističem (nadproudová, okamžitá, přetížení a ochrana proti zemnímu spojení); strana nízkého napětí má komplexní ochranu distribuce.

(3) Klíčové technické vlastnosti

· Bezpečnost: Nezávislé oddíly se silnou schopností izolace obloukového zkratu (odolnost vnitřního oblouku 20 kA/0,5 s).

· Údržba: Každá jednotka může být pro údržbu nezávisle odpojena od napájení; Údržbu na nízkonapěťové straně lze provádět bez přerušení napájení.

· Ztráty a energetická účinnost: Transformátory suchého typu jsou ohnivzdorné, netěsní a mají nízkou hlučnost, ale jejich ztráty naprázdno jsou o něco vyšší než u olejových transformátorů.

· Velikost: Největší objem při stejné kapacitě, přibližně 1,5 až 3krát větší než u jednotek amerického typu.

2. Americký stylRozvodna skříňového typu (Americký stylRozvodna skříňového typu, standardy IEEE/ANSI)

Základní definice: Vyhovuje standardům IEEE C57.12.25 a ANSI C84.1; se vyznačuje vysoce integrovanou strukturou společného krytu, také známou jako „transformátor kombinovaného typu (ZGS).

(1) Struktura a rozvržení

· Integrovaná společná nádrž: Žádná samostatná vysokonapěťová komora; vysokonapěťový spínač zátěže, pojistky, přepínač odboček a jádro transformátoru jsou všechny ponořeny ve stejné olejové nádrži.

· Bezolejový design: Má plně utěsněnou konstrukci „olej + vzduchová mezera“, přičemž nádrž a chladič jsou přímo vystaveny odvodu tepla.

· Kryt a ochrana: Jednovrstvý ocelový plech, stupeň krytí IP34D–IP44, zdůrazňující ochranu proti prachu a pevným cizím předmětům.

· Požadavky na základ: Jednoduchý základ platformy; není nutný kabelový příkop; přímé kabelové zásuvné připojení.

(2) Konfigurace základní součásti

· Vysokonapěťová strana: Kabelová zástrčka obloukového typu + zásuvná pojistka + spínač zátěže; plně izolované, plně stíněné a bezpečné na dotek, maximálně zjednodušené.

· Transformátor: Plně utěsněný transformátor v olejové lázni, kapacita 315 kVA–1 600 kVA; transformátorový olej slouží jako izolační i chladicí médium.

· Nízkonapěťová strana: Kompaktní skříňová jističová skříň se zjednodušenou konfigurací ochrany (přetížení, zkrat, podpětí).

· Ochranný systém: Vysokonapěťové pojistky chrání před vnitřními poruchami transformátoru; Nízkonapěťové jističe v lisovaném pouzdru chrání vedení; žádná reléová ochranná zařízení.

(3) Klíčové technické vlastnosti

· Kompaktnost: Minimální objem s půdorysem 1/4 až 1/3 půdorysu jednotek evropského stylu a o 15 % až 20 % nižší náklady.

·Instalovatelnost: „Plug-and-play“; doba instalace je pouze třetinová oproti jednotkám evropského typu.

· Odvod tepla: Chlazení pod širým nebem; vysoká přetížitelnost (umožňuje 2x přetížení po dobu 2 hodin).

Omezení: Údržba vyžaduje úplný výpadek proudu; vysokonapěťové komponenty jsou ponořeny v oleji, takže opravy po poruše jsou složité a náchylné k netěsnostem.

3. ČíňanéRozvodny skříňového typu (čínský styl / styl HuashiRozvodny skříňového typu, GB Standard)

Základní definice: Kombinací evropské modularity s americkou kompaktností tyto rozvodny splňují normu GB/T 17467-2020 (Vysoké napětí/nízké napětíRozvodny skříňového typu) a mají lokalizovanou upravenou tříkomorovou konstrukci.

(1) Struktura a rozvržení

· Tři nezávislé a přesto kompaktní oddíly: Vysokonapěťový, transformátorový a nízkonapěťový oddíl jsou oddělené, ale mají zmenšené rozměry (spadající mezi evropské a americké standardy).

· Optimalizované rozvržení: Především „目Jednořadé podélné uspořádání ve tvaru ” (v souladu s požadavky IEEE na elektromagnetickou kompatibilitu), přizpůsobené čínským normám pro instalaci elektrické sítě.

· Krytí a ochrana: Dvouvrstvý ocelový plech, IP44–IP54, zvýšená odolnost proti korozi, seismická odolnost (navrženo pro seismickou intenzitu IX) a odolnost proti vysokým teplotám (-25°C až +40°C).

(2) Konfigurace základní součásti (vylepšená lokalizace)

· Vysokonapěťová strana: Standardní konfigurace zahrnuje v tuzemsku vyrobené vzduchem izolované jednotky/kruhové hlavní jednotky SF6, kompatibilní s evropskými řešeními jističů a americkými řešeními kolínkových zástrček.

· Transformátory: Výběr suchého typu nebo modelů ponořených do oleje (SCB14/S15, třída energetické účinnosti 1); zvýšená odolnost proti zkratu (10 kV/25 kA/3 s, přesahující normu IEC 20 kA/2 s).

· Nízkonapěťová strana: Integrovaná inteligentní distribuce energie, automatická kompenzace jalového výkonu, zmírnění harmonických a vzdálené monitorování, přizpůsobené tak, aby splňovalo požadavky na automatizaci čínské distribuční sítě.

· Ochranný systém: Dvojitá redundantní ochrana, s vysokonapěťovými pojistkami + jističi jako záložní ochranou; vybavena neelektrickými ochrannými prvky, jako je přehřátí, plyn a snížení tlaku.

(3) Klíčové technické vlastnosti

· Adaptabilita: Plně kompatibilní s čínskými distribučními sítěmi 10kV/20kV, úrovněmi zkratu a konfiguracemi uzemnění.

· Efektivita nákladů: Nižší náklady než evropské návrhy, vyšší spolehlivost než americké návrhy.

· Inteligence: Standardní monitorování IoT (telemetrie, dálkové ovládání a dálkové ovládání), podporuje protokol IEC 61850.

Porovnání technických parametrů tří hlavních rozvoden skříňového typu

II. Přesné sladění aplikačních scénářů (kritéria výběru pro elektrotechniky)

1. Aplikační scénáře pro evropský stylRozvodny skříňového typu

Základní kritéria výběru: Vysoká spolehlivost, vysoká bezpečnost, silná škálovatelnost a udržitelnost životního prostředí jako priorita

· Městská centra / významné budovy: Komerční komplexy, super-výškové budovy, CBD (požární bezpečnost, nízká hlučnost, integrace krajiny).

· Průmyslová / vysoce spolehlivá zátěž: datová centra, přesná výroba, železniční doprava, nemocnice (nepřerušené napájení, údržba bez výpadku proudu).

· Integrace obnovitelné energetické sítě: Větrné / PV stupňové rozvodny (harmonické zmírnění, kompenzace jalového výkonu, inteligentní monitorování).

· Oblasti citlivé na životní prostředí: Školy, obytné oblasti, scénická místa (žádný únik oleje, izolace suchého typu).

2. Aplikační scénáře pro USARozvodny skříňového typu

Základní kritéria výběru: Nízká cena, rychlé nasazení, extrémně omezený prostor

· North American Power Grid: Místní distribuční sítě v USA a Kanadě (shoda se standardy).

· Renovace starších obytných oblastí: Koncové body městské sítě s omezeným prostorem a krátkými stavebními cykly.

· Dočasné / nouzové napájení: Staveniště, veletrhy, pomoc při katastrofách (plug-and-play, přemístitelné).

· Venkovské / předměstské sítě: Oblasti s nízkou hustotou zatížení, velkými poloměry dodávek a omezenými možnostmi O&M.

3. Aplikační scénáře pro čínštinuRozvodny skříňového typu

Základní kritéria výběru: Kompatibilita s čínskou elektrickou sítí, vysoká nákladová efektivita a inteligentní O&M

· Městské a venkovské distribuční sítě v Číně: Nové obytné komunity, průmyslové parky a obecní veřejná zařízení (standard 10 kV, zkratové přizpůsobení úrovně).

· Aktualizace automatizace distribuční sítě: Úplné pokrytí „tří dálkových ovladačů“ (dálkové měření, dálková signalizace, dálkové ovládání), uzlů inteligentní sítě.

· „Nová infrastruktura“: základnové stanice 5G, clustery nabíjecích stanic, elektrárny pro ukládání energie (integrovaná rozhraní zdroj-síť-zátěž-úložiště).

· Export / Belt and Road: Přizpůsobeno pro trhy v jihovýchodní Asii, na Středním východě, v Africe a dalších regionech se smíšenými normami IEC a GB.

III. Budoucí vývojové trendy (Evoluční směry tří hlavních technologických cest)

1. Společné globální trendy (upgrady sdílené všemi třemi cestami)

(1) Nízkouhlíkové a vysoká energetická účinnost

· Povinné modernizace energetické účinnosti: Od roku 2026 budou normy energetické účinnosti Tier 1 povinné na hlavních globálních trzích (snížení ztrát naprázdno o 40 %).

· Ekologické náhražky izolace: Nulové použití SF6 (nahrazeno suchým vzduchem, N₂ a ekologickými plyny); minerální olej nahrazen přírodním esterovým rostlinným olejem.

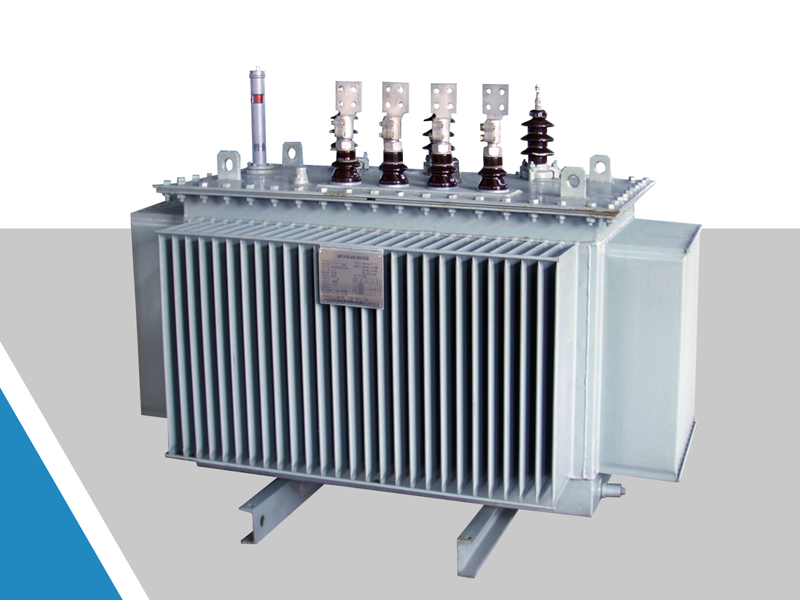

· Široké použití amorfních slitin: Ztráty naprázdno o 70 %–80 % nižší než u tradičních materiálů; míra penetrace ve státní síti do roku 2030 dosáhne 50 %.

(2) Vysoká inteligence (AIoT)

·Edge Computing + digitální dvojčata: Monitorování stavu v reálném čase, predikce chyb (přesnost >95 %), vzdálená diagnostika a automatické generování zpráv o provozu a opravách.

·Plná shoda s normou IEC 61850: Funkce Plug-and-play, vylepšená interoperabilita a bezproblémová integrace s dispečerskými systémy inteligentní sítě.

· 5G + IoT: Dálkové ovládání, detekce oblouku, upozornění na přehřátí, analýza spotřeby energie; bezpilotní provoz se stává standardem.

(3) Integrace a prefabrikace

· „Integrace s více odděleními“: Prefabrikované moduly integrující rozvodnu, zásobník energie, fotovoltaiku a nabíjecí stanice, což snižuje zastavěný prostor o dalších 30 %.

·Modulární, stavebnicový design: Standardizované moduly, tovární předmontáž a nulová kabeláž na místě zkracují dobu instalace na jeden den.

2. Diferencovaný vývoj tří hlavních produktových řad

(1) Evropský rozváděč: Maximální bezpečnost + Zelený Zero-Carbon

·Vylepšená ochrana proti vnitřnímu oblouku (zhášení oblouku ≤0,1 s), odolnost proti výbuchu a odolnost proti ohni.

· Celá řada je bezolejová, plně suchá a vyrobená z recyklovatelných materiálů, splňující předpisy EU o „uhlíkové neutralitě“.

· Zaměřuje se na 40,5 kV vysokonapěťové, vysokokapacitní aplikace a scénáře inteligentních mikrosítí hlavních stanic.

(2) U.S.Typ krabiceRozvodny: Minimalistická integrace + nízké náklady

· Další miniaturizace a snížení hmotnosti, přizpůsobené pro severoamerické distribuované fotovoltaické systémy a systémy skladování energie v domácnostech.

· Využívá IoT pro zjednodušené monitorování s důrazem na nízkonákladový model O&M založený na „neschopnosti nahradit“.

· Zaměřuje se na volně strukturované trhy distribučních sítí v Severní Americe, Latinské Americe a Austrálii.

(3) Číňané Typ krabice Rozvodny: Univerzální přizpůsobivost + Inteligentní integrace

· Kompatibilita se dvěma standardy (IEC+GB) s vylepšenou adaptabilitou na extrémní prostředí (extrémní chlad, vysoká vlhkost, vysoká nadmořská výška).

· Integrovaná výroba, síť, zatížení a skladování: Hluboká integrace střídačů pro ukládání energie (PCS) a systémů řízení energie (EMS).

· Prediktivní údržba založená na umělé inteligenci: Díky domácím algoritmům se MTBF zvýšila na více než 100 000 hodin.

· Vůdčí postavení díky dvojím průlomům na globálním trhu střední až nízké třídy

IV. Shrnutí: Zásadní rozdíly v technických přístupech

· Evropský: Bezpečnost především, modulární a vysoce spolehlivý, představující technický přístup „přesného inženýrství“.

· Americký: Prvotřídní, integrované a rychlé nasazení, které představuje „ekonomicky orientovaný“ technický přístup.

· Čínský přístup: Adaptabilita-první, lokalizace a inteligence, představující „vyvážený“ technický přístup.

Během příštích 3 až 5 let se budou tyto tři přístupy od sebe čerpat a jejich hranice se rozostřou: evropský přístup bude kompaktnější, americký přístup inteligentnější a čínský přístup internacionalizovanější, což nakonec povede k jednotnému technickému paradigmatu „inteligence, nízkouhlíkové, integrace a standardizace“.

Časté dotazy pro evropské, americké a čínské rozvodny krabicového typu

1. Jaké jsou základní standardní systémy pro tři typy skříňových rozvoden?

· Evropská: IEC 62271, IEC 61330

· Americký: IEEE C57.12.25, ANSI

· Čínština: GB/T 17467-2020

2. Jaké jsou hlavní strukturální rozdíly?

· Evropský: Tři plně nezávislé oddíly, modulární design

· Americká: Integrovaná společná nádrž, vysokonapěťová a transformátorová sdílená olejová nádrž

· Čínský: Tři nezávislé oddíly, kompaktní a optimalizované uspořádání

3. Jaký typ transformátoru se používá v každém typu?

· Evropský: Převážně suchý transformátor

· Americký: Pouze transformátor ponořený do oleje

· Čínský: Volitelně suchý typ nebo ponořený v oleji

4. Která má nejmenší objem a půdorys?

Americká skříňová rozvodna, jen asi 1/3 evropského typu.

5. Která má nejsilnější zkratovou odolnost?

Čínská krabicová rozvodna, zvýšená úroveň až 25 kA/3s.

6. Lze provádět údržbu bez úplného výpadku proudu?

· Evropa a čínština: Ano, nezávislá údržba v odděleních

· Američan: Ne, je vyžadováno celkové přerušení napájení

7. Který typ má nejnižší cenu?

Americká skříňová rozvodna, o 15 %–20 % nižší než evropský typ.

8. Jaké jsou typické scénáře aplikace?

· Evropa: městské jádrové oblasti, datová centra, vysoce bezpečné průmyslové areály

· Američan: Úzký prostor, rychlá výstavba, venkovské a dočasné napájení

· Čínština: Městské a venkovské distribuční sítě, nová infrastruktura, chytré sítě

9. Jaký je budoucí trend vývoje?

Běžné: Vysoká účinnost, inteligence, bez SF6, integrace

· Evropská: Extrémní bezpečnost, nulový uhlík, celá řada suchého typu

· Americký: Miniaturizace, režim levné výměny

· Čínština: kompatibilita IEC+GB, integrace zdrojové sítě, zátěže a úložiště

10. Která je nejvhodnější pro čínské projekty rozvodných sítí?

Čínská krabicová rozvodna, nejlépe odpovídající distribuční síti 10kV/20kV, ochrana a inteligentní požadavky.
