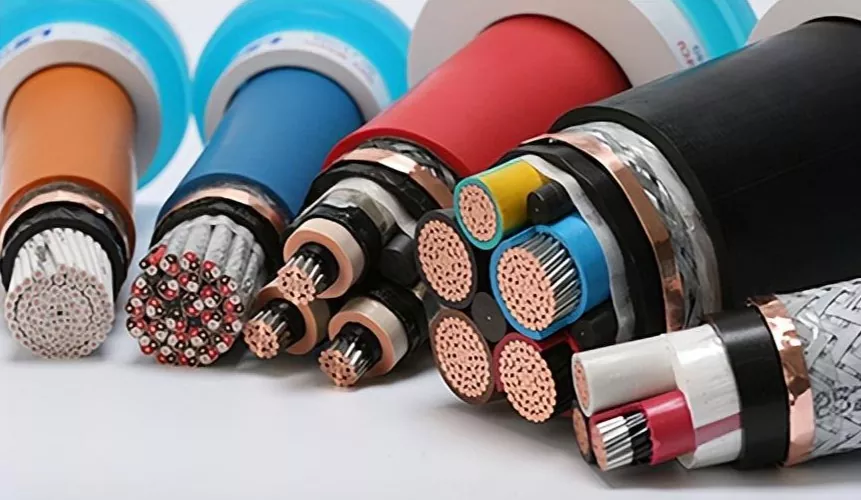

Nízkonapěťový napájecí kabel

Velkoobchodní prodej nízkonapěťových napájecích kabelů přímo z výroby – 50% sleva na hromadné objednávky. Kabely Ceho zahrnují kabel UL tray ve výkonových velikostech a kabely CSA Teck 90 (3 vodiče se zemí nebo 4 vodiče s uzemněním) dostupné v různých variantách stínění nebo pancéřování. Bez ohledu na to, který kabel si vyberete, zažijete mimořádnou spolehlivost a maximální výkon. Nízkonapěťové napájecí kabely jsou základními součástmi moderních elektrických napájecích systémů, které jsou navrženy tak, aby účinně přenášely elektřinu přes sítě nízkého napětí (NN), vysokého napětí (MV) a vysokého napětí (HV). Tyto elektrické kabely se vyznačují vynikající vodivostí, robustní izolací a vynikající odolností vůči teplu a počasí, díky čemuž jsou vhodné pro průmyslové, komerční a infrastrukturní aplikace. S pokročilými materiály a precizním inženýrstvím zajišťují napájecí kabely bezpečný, stabilní a dlouhotrvající přenos energie v různých prostředích.

Modul pro dimenzování nízkonapěťových kabelů

Je zřejmé, že různá instalační prostředí vyžadují různé konstrukce kabelů a různé materiály. Výběrový modul Ceho dokáže vypočítat velikosti kabelů pro konkrétní místa v síti na základě některého z následujících standardů:

● Norma IEC 60364 5-52: Elektrické instalace nízkého napětí – Část 5-52: Výběr a instalace elektrického zařízení – Kabelážní systémy.

● Metoda NEC: NFPA-70-2011 National Electrical Code.

Tento modul je vhodný pro radiálně vyvážené třífázové/jednofázové systémy. Výpočet podporuje materiály vodičů z mědi nebo hliníku a izolační materiály nebo typy kabelů odpovídající příslušným normám.

Výpočty

● Proudová zatížitelnost – S ohledem na způsob instalace kabelu software určí velikost kabelu na základě instalované proudové zatížitelnosti. Mezi faktory, které je třeba vzít v úvahu při výběru nízkonapěťových napájecích kabelů, patří mimo jiné tepelný odpor a teplota půdy a seskupení obvodů.

● Limity poklesu napětí za normálních provozních podmínek – Vypočítáno na základě standardního vzorce poklesu napětí. Software určí velikost kabelu na základě specifikovaných limitů poklesu napětí. Nízkonapěťové silové kabely berou v úvahu odpor kabelu, reaktanci a délku a poskytují údaje o maximálním přípustném poklesu napětí.

● Odolnost proti zkratu (pouze norma IEC) – Vypočítává nárůst teploty při zkratu na základě maximálního poruchového proudu a trvání poruchy. Tyto parametry mohou být definovány nebo založeny na provedené analýze zkratu.

● Pokud se na stejném zařízení provádí více výpočtů, určí se optimální rozměry a doporučí se konkrétní kabely z knihovny kabelů.

● Proud při plném zatížení a účiník mohou být založeny na provedené analýze toku energie nebo mohou být definovány uživatelem.

Kabelová knihovna

Typ kabelu je klíčovým faktorem při výběru kabelu. Software Ceho obsahuje komplexní kabelovou knihovnu obsahující jednožilové, třížilové a třížilové kabely se zemnicím vodičem. Pro výpočet jsou k dispozici všechny jmenovité údaje a údaje o konfiguraci kabelu.

8 kroků k výběru a dimenzování nízkonapěťového napájecího kabelu

1. Určete požadavky na zatížení

Vypočítejte aktuální spotřebu na základě výkonu zařízení, provozní doby a typu zátěže (nepřetržité/přerušované), abyste zajistili, že kabel může stabilně nést zátěž po dlouhou dobu. ‌

2. Vyberte typ kabelu

Vyberte izolační materiály (jako je zesíťovaný polyetylen), materiály vodičů (měď nebo hliník) a struktury (jednojádrové nebo vícejádrové) na základě aplikačních scénářů (jako jsou jaderné elektrárny, průmyslové nebo civilní použití). ‌

3. Vypočítejte proudovou zatížitelnost

Vypočítejte přípustnou proudovou zatížitelnost na základě plochy průřezu kabelu, okolní teploty a způsobu pokládky (jako je přímé zakopání, vedení nebo strop), abyste zajistili, že nepřekročí jmenovitou hodnotu. ‌

4. Zvažte ochranu proti zkratu

Zkontrolujte zkratovou odolnost kabelu, abyste se ujistili, že vydrží určitou dobu pod poruchovým proudem (jako je zkratová kapacita vyžadovaná jadernou elektrárnou AP1000). ‌

5. Vyhodnoťte pokles napětí

Vypočítejte úbytek síťového napětí a ujistěte se, že kolísání napětí na konci je v povoleném rozsahu (obvykle ≤5 %), aby se zabránilo abnormálnímu provozu zařízení. ‌

6. Ekonomická analýza

Porovnejte počáteční investice (CAPEX) a provozní náklady (OPEX) kabelů s různými průřezy a vyberte řešení s nejlepšími dlouhodobými náklady. ‌

7. Upravte faktory prostředí

Opravte proudovou zatížitelnost kabelu: Používejte jej se sníženou kapacitou v prostředí s vysokou teplotou a ve vlhkých nebo korozivních místech vybírejte materiály odolné vůči povětrnostním vlivům. ‌

8. Dodržujte bezpečnostní předpisy

Dodržujte normy, jako je UL nebo ETAP, abyste zajistili, že výběr nízkonapěťového napájecího kabelu splňuje požadavky na prevenci požáru, prevenci výbuchu a bezpečnost personálu (jako je ochrana před obloukem).
