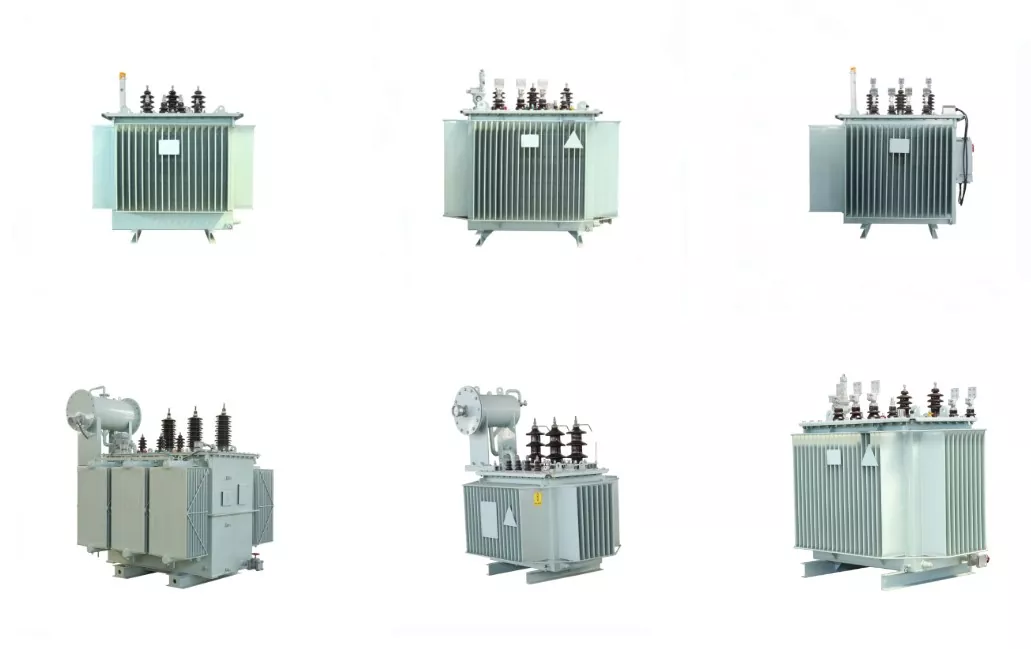

Distribuční transformátor energie ponořený do oleje

Jádro distribučního napájecího transformátoru ponořeného do oleje je zkonstruováno laminováním dovezených vysoce kvalitních plechů ze silikonové oceli válcovaných za studena, což výrazně snižuje proud naprázdno i naprázdno. Jádro je vázáno na zajištění kompaktnosti a minimalizaci hluku. Vinutí vysokého a nízkého napětí jsou vyrobena z bezkyslíkaté mědi. Nízkonapěťová vinutí pro 500 KVA a nižší mají dvouvrstvou válcovou strukturu, zatímco vinutí pro 630 KVA a vyšší používají dvoušroubovicovou nebo čtyřšroubovicovou strukturu nebo vinutí z měděné fólie. Vysokonapěťová vinutí využívají vícevrstvou válcovou strukturu.

Transformátor využívá připojovací skupinu Dyn11 pro minimalizaci harmonických vlivů na elektrickou síť a zvýšení kvality napájení. Jeho plně utěsněná konstrukce prodlužuje životnost, eliminuje potřebu demontáže jádra a nevyžaduje žádnou údržbu. Po standardní přepravě tento sériový transformátor nevyžaduje žádnou kontrolu jádra. Relevantní komponenty lze nainstalovat přímo a následovat přejímací testování. Po průjezdu je připraven k provozu.

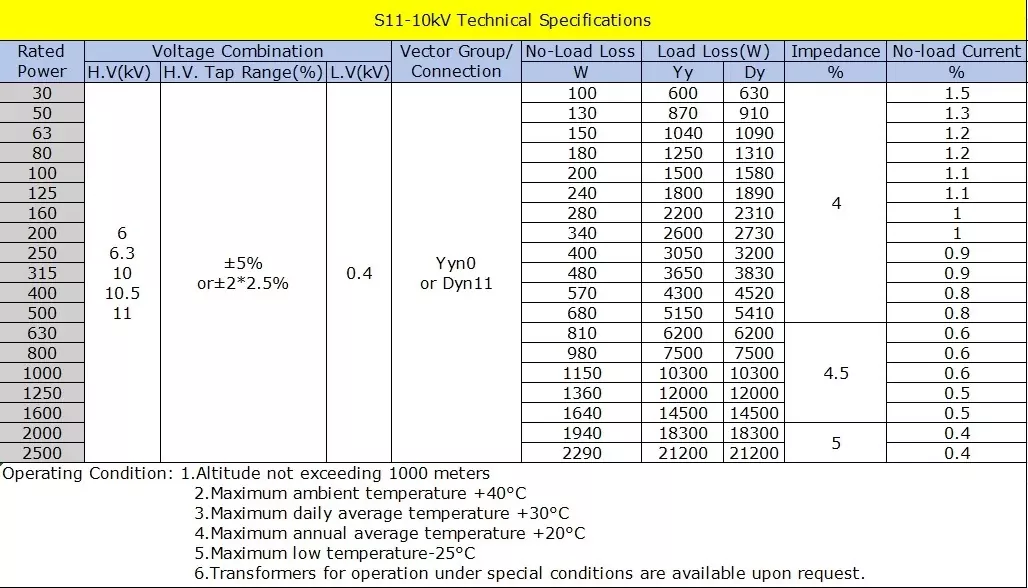

Specifikace

Normy a certifikace

Design & test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Hodnocení ztrát: IEC 60076-20;

Bezpečnost: IEC 61936, DL/T 572;

Prostředí: ISO 14001, CE, EAC, UkrSEPRO pro export na Ukrajinu

Proč si vybrat nás?

- Náš distribuční napájecí transformátor ponořený do oleje je vysoce účinný a má nízké ztráty, snižuje spotřebu energie a provozní náklady.

- Těleso transformátoru je nový typ izolační konstrukce, byla vylepšena zkratová odolnost oproti původnímu.

- Železné jádro je vysoce kvalitní za studena válcovaný plech z křemíkové oceli, vysoká propustnost. Skládá se z vysoko/nízkonapěťových vinutí, což jsou měděné dráty bez obsahu kyslíku a mají vícevrstvou válcovou strukturu.

- Všechny spojovací prvky byly speciálně upraveny, aby se zabránilo uvolnění.

- Vlnitá struktura olejové nádrže, víko nádrže a okraj krabice mají dva způsoby plného svařování nebo šroubového spojení, což může prodloužit životnost transformátorového oleje a izolačních materiálů.

Podmínky provozního prostředí

1. Nadmořská výška instalace nesmí překročit 1000 m nad mořem (za normálních podmínek); speciální prostředí vyžadují samostatné specifikace.

2. Okolní teplota nesmí překročit 40 °C.

3. Minimální venkovní teplota: -25°C.

Na přání zákazníka mohou být dodány transformátory schopné provozu za zvláštních podmínek.
