Rozdíl mezi napájecím transformátorem a distribučním transformátorem

Pokud se podíváte na elektrickou síť, je to v podstatě obrovský přenosový systém. Od elektrárny až po nabíječku vašeho notebooku však elektřina během přenosu prochází několika přeměnami napětí. Za tímto zdánlivě bezproblémovým tokem elektřiny se skrývá kritické zařízení: transformátor.

Transformátory jsou páteří každé moderní energetické sítě. Regulují úrovně napětí podle poptávky, ať už pro mezistátní přenos nebo napájení blízkých domácností. Bez transformátorů by byly moderní energetické systémy neefektivní, nebezpečné a nespolehlivé. Od sítí obnovitelných zdrojů energie v Indii po městské společnosti ve Spojených státech hraje výběr správného transformátoru zásadní roli při zajišťování spolehlivé dodávky energie.

V rámci energetické sítě existují dvě hlavní kategorie transformátorů: výkonové transformátory a distribuční transformátory. Celosvětová poptávka po energii stále roste. Pochopení rozdílů mezi těmito dvěma typy je zásadní pro energetické společnosti, EPC firmy, průmyslové uživatele a vývojáře infrastruktury.

Pojďme se blíže podívat na jejich rozdíly, jejich příslušné role v síti a jak vybrat správný transformátor pro vaši aplikaci.

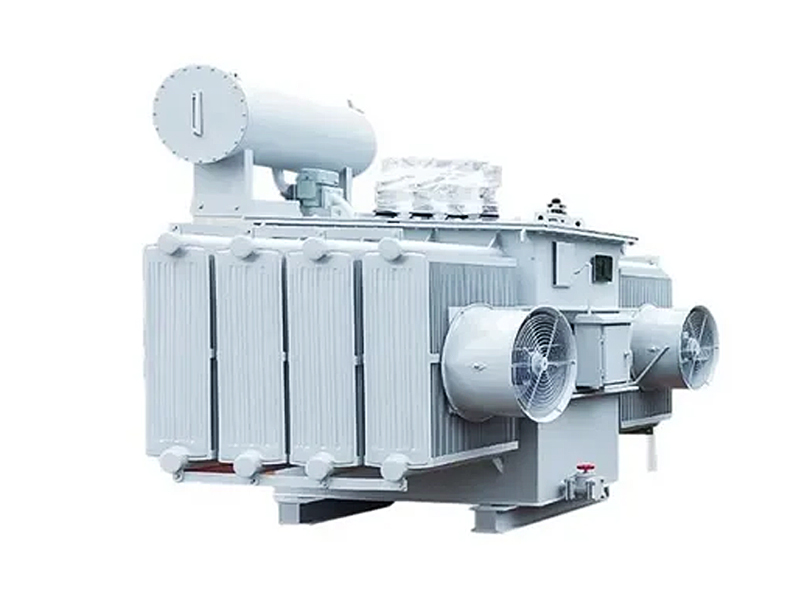

Co je výkonový transformátor?

Výkonový transformátor si můžete představit jako těžkého pracovníka v rozvodné síti. Jsou to masivní vysokonapěťová zařízení v přenosové síti. Jejich primární funkcí je zvládnout vysoké napětí a efektivně přenášet velké množství elektřiny mezi místy výroby elektřiny a přenosovými rozvodnami. Protože tato zařízení zvládají tak obrovské množství energie, všichni renomovaní výrobci výkonových transformátorů je navrhují tak, aby byly extrémně robustní a odolné. Nejen, že jsou větší, ale jsou také speciálně navrženy tak, aby vydržely extrémní namáhání.

Aplikace výkonových transformátorů v rozvodné síti

Výkonové transformátory můžete najít na následujících místech:

Elektrárny

Síťové propojení a rozvodny

Předávací stanice

Tyto transformátory jsou kritickým majetkem. Slouží jako páteř spojující elektrárny se sítí. Jedno selhání může ovlivnit celý region.

Zaměření designu: Kapacita, účinnost a křivky zatížení

Klíčovým technickým rozdílem je, že výkonové transformátory jsou navrženy tak, aby fungovaly při plném zatížení. Jsou schopny odolat vysokému elektrickému a tepelnému namáhání. Vzhledem k tomu, že obvykle pracují při nepřetržitém zatížení při špičkové kapacitě nebo blízko ní, dodavatelé výkonových transformátorů tyto jednotky optimalizují tak, aby dosáhly maximální účinnosti při plném zatížení. Jejich konstrukce má za cíl minimalizovat energetické ztráty, zajistit spolehlivou izolaci a prodloužit životnost.

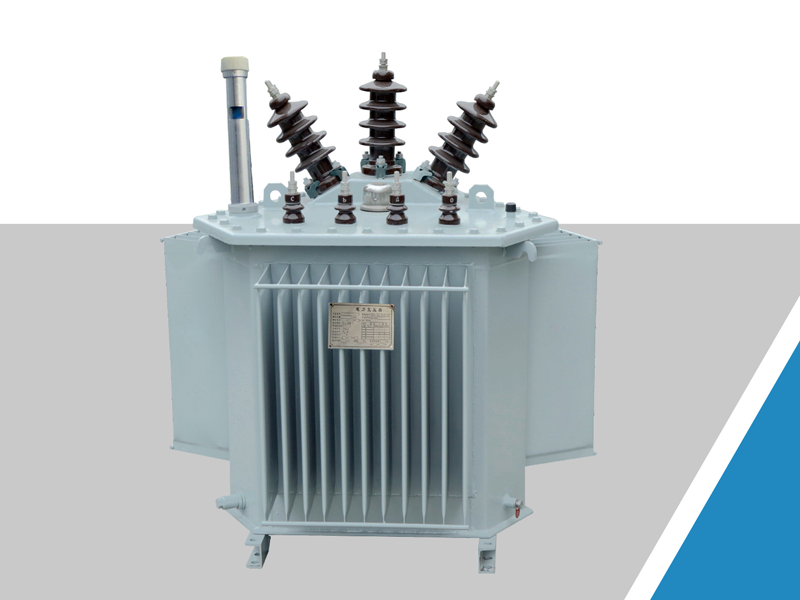

Co je distribuční transformátor?

Distribuční transformátor je zařízení, které dodává elektřinu z elektrické sítě do domácností, podniků a komerčních budov. Obvykle se instalují na inženýrské sloupy v obytných oblastech nebo na stranách budov s vysokou návštěvností. V některých oblastech, kde je omezený prostor a nadzemní vedení nelze instalovat, mohou být také uložena pod zemí.

Tato zařízení jsou také známá jako snižovací transformátory, protože snižují napětí z vyšší úrovně na nižší úroveň, kterou mohou uživatelé bezpečně ovládat, aniž by poškodili své spotřebiče nebo elektronické zařízení. Uvnitř distribučního transformátoru jsou kolem železného jádra navinuty velké měděné cívky. Cívky vedou proud železným jádrem a přenášejí energii z jedné cívky do druhé, aniž by způsobovaly kolísání napětí.

Liší se od distribučních přivaděčů v tom, že se připojují pouze k jedné budově nebo skupině budov, spíše než k více zařízením jako přivaděče.

Funkcí distribučního transformátoru je proto snížit napětí z přenosových vedení. Základní struktura distribučního transformátoru je stejná jako u autotransformátoru, ale jeho konfigurace vinutí mu umožňuje dodávat energii na obě strany zátěže.

Tato tabulka vysvětluje, proč jsou výkonové transformátory a distribuční transformátory navrženy odlišně a proč je nelze používat zaměnitelně.

Klíčový rozdíl mezi napájecím transformátorem a distribučním transformátorem

1. Výkonové transformátory se používají v přenosové síti vyšších napětí, zatímco distribuční transformátory se používají v distribuční síti nižších napětí.

2. Výkonové transformátory jsou dostupné v různých jmenovitých hodnotách 400 kV, 200 kV, 110 kV, 66 kV, 33 kV na trhu a distribuční transformátory jsou k dispozici v 11 kV, 6,6 kV, 3,3 kV, 440 V, 230 voltů.

3. Výkonový transformátor vždy pracuje při jmenovitém plném zatížení, protože kolísání zatížení je velmi menší, ale distribuční transformátor je provozován při zatížení menším než plném zatížení, protože změny zatížení jsou velmi vysoké.

4. Výkonové transformátory jsou navrženy pro maximální účinnost 100 % a účinnost se jednoduše vypočítá jako poměr výstupního výkonu ke vstupnímu výkonu, zatímco u distribučního transformátoru se maximální účinnost pohybuje mezi 50-70 % a počítá se pomocí All Day Efficiency.

5. Výkonové transformátory se používají v elektrárnách a přenosových rozvodnách a distribuční transformátor je instalován v distribučních stanicích, odkud je distribuována energie pro průmyslové a domácí účely.

6. Velikost výkonového transformátoru je velká ve srovnání s distribučními transformátory.

7. V Power Transformer dochází ke ztrátám železa a mědi během dne, ale v distribučním transformátoru dochází ke ztrátám železa 24 hodin, tj. po celý den, a ztráty mědi závisí na cyklu zatížení.

Aplikace: Kdy použít výkonové transformátory

Výkonové transformátory se primárně používají pro přenos energie. Jsou vyžadovány v následujících situacích:

Generování energie: Používá se ke zvýšení napětí ve vodních, tepelných nebo jaderných elektrárnách, aby se umožnil přenos na dlouhé vzdálenosti.

Grid Interconnection: Propojení různých přenosových sítí a sekundárních přenosových sítí pro umožnění přenosu energie mezi regionálními sítěmi.

Industrial Mega-Loads: Poskytování vyhrazených vysokonapěťových napájecích zdrojů pro velká zařízení, jako jsou ocelárny a datová centra.

Stabilita sítě: Podpora regulace napětí a kompenzace jalového výkonu pro udržení stabilního napájení.

Projekty rozšiřování sítě a obnovitelné energie obvykle spoléhají na výrobce výkonových transformátorů a globálně certifikovaná řešení od důvěryhodných dodavatelů výkonových transformátorů.

Aplikace: Kdy použít distribuční transformátory

Distribuční transformátory se používají především na straně zákazníka. Jsou vyžadovány v následujících scénářích:

Integrace obnovitelných energetických sítí: Připojení větrných elektráren a solárních elektráren k místní síti pomocí stupňovitých distribučních transformátorů.

Obytná a venkovská elektrifikace: Zajištění spolehlivého napájení bytových domů, obytných oblastí a vzdálených vesnic.

Komerční infrastruktura: Napájení oblastí s vysokou poptávkou, jako jsou nákupní centra, kancelářské budovy a maloobchodní komplexy.

Průmyslové parky: Podpora lehké průmyslové výroby, dílen a klastrů malých a středních podniků.

Závěr: Výběr správného transformátoru pro správnou aplikaci

Každý typ transformátoru má své vlastní jedinečné funkce. Výkonové transformátory efektivně přenášejí elektřinu do hlavní elektrické sítě. Distribuční transformátory jsou na druhé straně navrženy tak, aby zvládly různé zátěže a zajistily spolehlivé napájení. Výběr správného transformátoru je dlouhodobým rozhodnutím, které ovlivní efektivitu, spolehlivost a provozní náklady na desítky let dopředu.

Kontaktujte náš technický tým ještě dnes a prodiskutujte své požadavky na projekt a získejte informace o řešeních transformátorů šitých na míru pro vysoký výkon, vysokou účinnost a dlouhou životnost.

FAQs: Výkonový transformátor vs distribuční transformátor (zjednodušený)

Q1: Jaký je hlavní rozdíl mezi napájecími a distribučními transformátory?

Odpověď: Výkonové transformátory jsou pro vysokonapěťové přenosové sítě (např. 400 kV) a běží při plné zátěži s malými výkyvy. Distribuční transformátory jsou pro nízkonapěťovou distribuci (např. 11 kV) pro napájení koncových uživatelů, běží při částečném zatížení s vysokým kolísáním.

Q2: Jak se liší jejich účinnost a výpočet?

A: Výkonové transformátory: 100% maximální účinnost, počítáno podle výstupního/vstupního výkonu. Distribuční transformátory: účinnost 50–70 %, počítáno pomocí All Day Efficiency (24hodinový energetický poměr).

Q3: Kdy použít každý transformátor?

A: Výkonové transformátory: Elektrárny, přenosové rozvodny, velké průmyslové zátěže. Distribuční transformátory: Obytné/obchodní prostory, rozvodny, parky lehkého průmyslu.

Q4: Jaké jsou jejich klíčové konstrukční/fyzické rozdíly?

A: Výkonové transformátory: Větší, vyšší hustota toku, plné zatížení, 24/7 ztráty mědi a železa. Distribuční transformátory: Menší, nižší hustota toku, částečné zatížení, 24/7 ztráty železa (ztráty mědi závisí na zatížení).

Q5: Lze je používat zaměnitelně?

Odpověď: Ne. Jsou optimalizovány pro různé zátěže a účinnosti; použití výměny způsobuje neefektivnost a selhání zařízení.

Q6: Co je třeba zvážit při výběru?

A: Úroveň sítě (přenos/distribuce), typ zátěže, jmenovité napětí, potřeby účinnosti a rozsah použití (výroba energie/koncoví uživatelé).
