Olejový rozvodný transformátor s bezzátěžovým přepínačem odboček

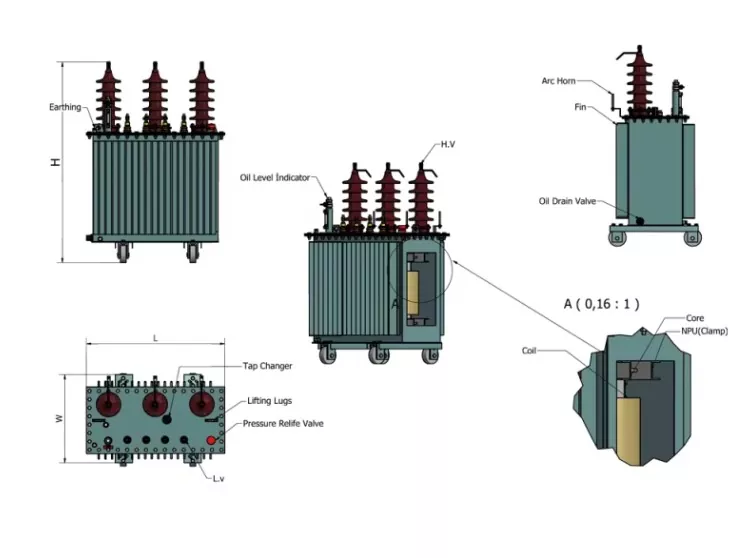

Olejový rozvodný transformátor s bezzátěžovým přepínačem odboček je spolehlivý produkt z továrny Ceho. Jádro využívá za studena válcované plechy z křemíkové oceli s orientovaným zrnem s vysokou permeabilitou. Má jádrový design s plně šikmými spoji a segmentovou strukturou. Sloupy jádra vykazují víceúrovňové stupňovité kruhové průřezy, zatímco jho a jádro si zachovávají jednotné průřezy.

Jádro tohoto produktu využívá za studena válcované plechy z křemíkové oceli s orientovaným zrnem s vysokou permeabilitou. Vyznačuje se konstrukcí jádrového typu s plně šikmými spoji a segmentovanou strukturou. Sloupy jádra vykazují víceúrovňové stupňovité kruhové průřezy, zatímco jho a jádro si zachovávají jednotné průřezy.

Vinutí využívají vlnité olejové kanálky s impregnací bez laku a kompresní páskou. Všechna vinutí jsou soustředné cívky. Vysokonapěťové vinutí obsahuje odbočky odpovídající požadavkům na napětí odbočky, připojené k přepínači odboček namontovanému na víku nádrže. To umožňuje přenos napětí mezi 10 kV a 20 kV a úpravu odbočovacího napětí po odpojení napájení.

Bezpečnostní ochranná zařízení Transformátory 30~2000kVA jsou vybaveny přetlakovými ventily. Plynová relé s poplachovými a vypínacími svorkami lze instalovat podle požadavků uživatele. Zařízení pro měření teploty oleje Všechny transformátory jsou vybaveny skleněnými teploměry namontovanými na vršku nádrže, které zasahují 120±10 mm do oleje. Transformátory 1000~2000kVA jsou vybaveny venkovními signálními teploměry. Distribuční transformátor ponořený do oleje s nádržemi bezzátěžového přepínače odboček jsou konstruovány s vlnitými stěnami, které jsou opatřeny odolným práškovým nátěrem. Vlnitá žebra zajišťují nejen chlazení, ale také fungují jako „dýchací“ prvky, jejichž elasticita kompenzuje změny objemu oleje v důsledku kolísání teploty. Proto plně utěsněné transformátory eliminují potřebu konzervátoru oleje a snižují celkovou výšku. Vakuová olejová náplň během zapouzdření zcela odstraňuje vlhkost z transformátoru a zabraňuje kontaktu transformátorového oleje se vzduchem. To účinně blokuje pronikání kyslíku a vody, které by mohly zhoršit izolační výkon a urychlit stárnutí oleje, čímž se eliminuje potřeba pravidelných testů odběru vzorků oleje.

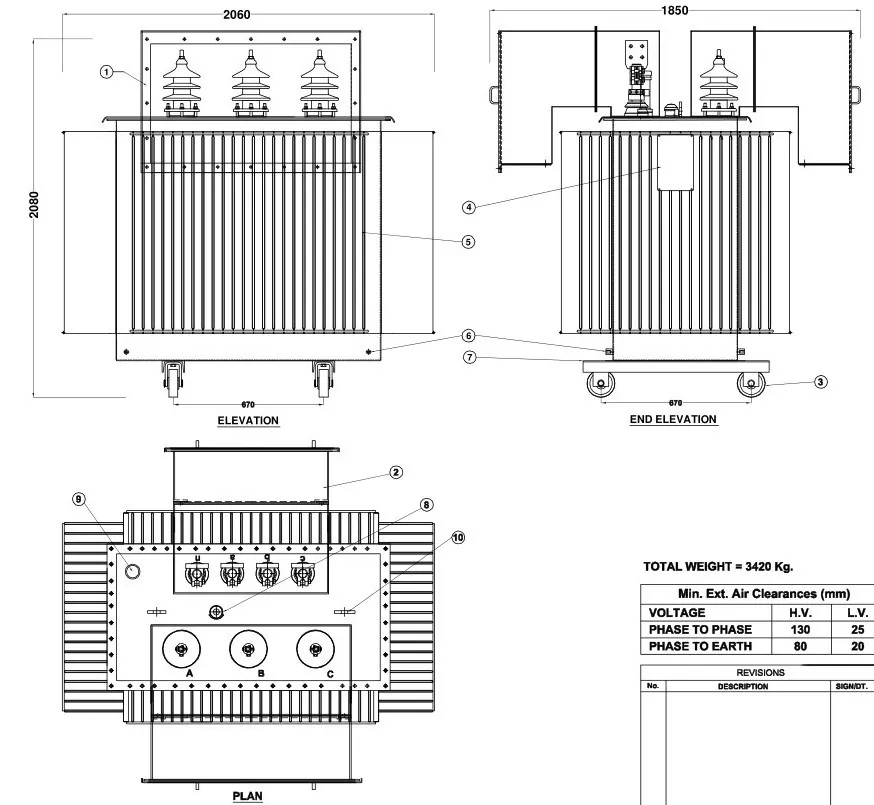

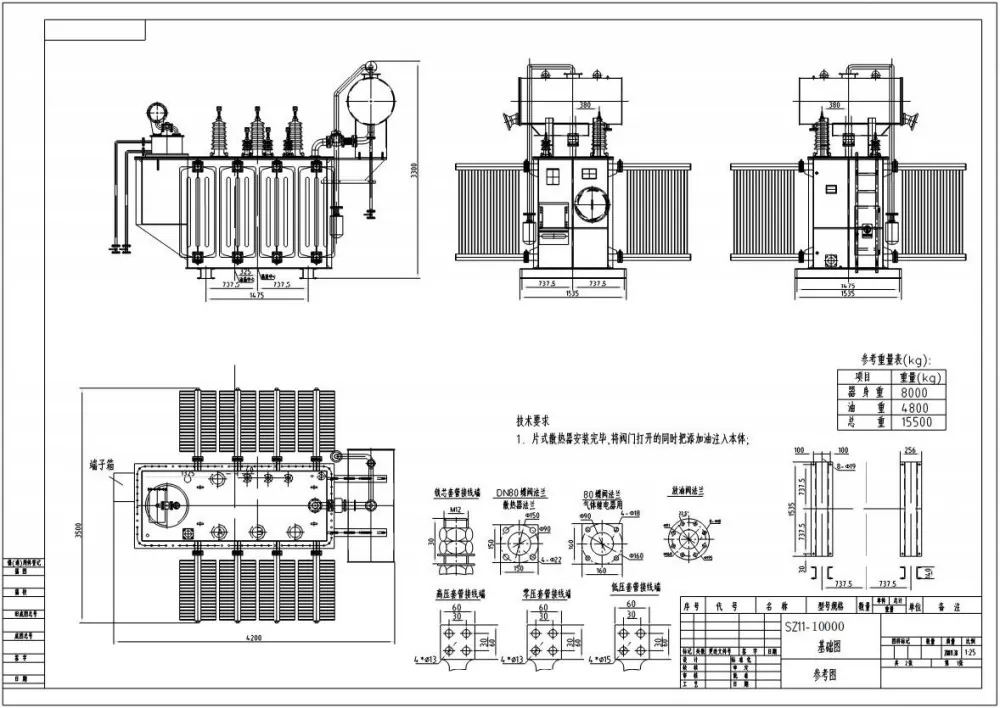

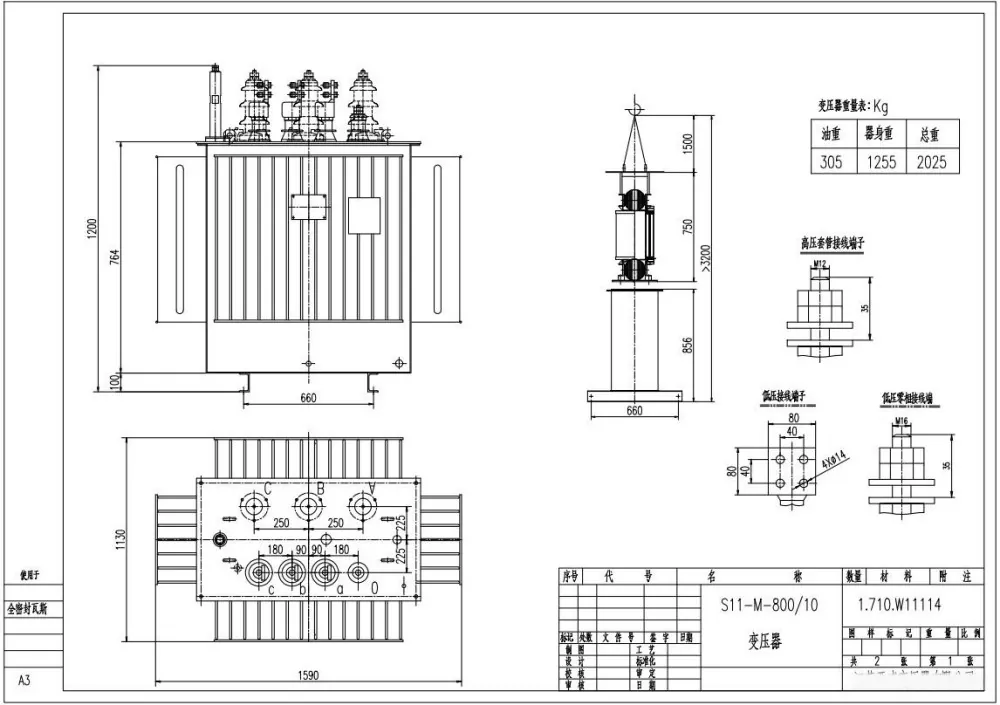

Technické parametry

Předprovozní kontrola distribučního transformátoru

1. Ověřte certifikaci transformátoru; pokud certifikace přesáhne dva měsíce, znovu otestujte izolační odpor.

2. Zkontrolujte hladinu oleje a odvzdušňovací otvor rozvodného transformátoru ponořeného do oleje s bezzátěžovým přepínačem odboček; žádný únik oleje, stav oleje normální s odpovídající ventilací.

3. Zkontrolujte integritu vysokonapěťových/nízkonapěťových izolačních průchodek a souvisejících vodičů; ujistěte se, že jsou šrouby zajištěny.

4. Zkontrolujte, zda je poloha spínače regulátoru napětí správná; ověřte, zda jsou pojistky vysokého/nízkého napětí správně sladěny.

5. Zajistěte, aby byla zařízení na ochranu před bleskem plně funkční; naměřený zemní odpor musí odpovídat normám.

6. Na kabelech nebo přípojnicích nebyly pozorovány žádné abnormality.

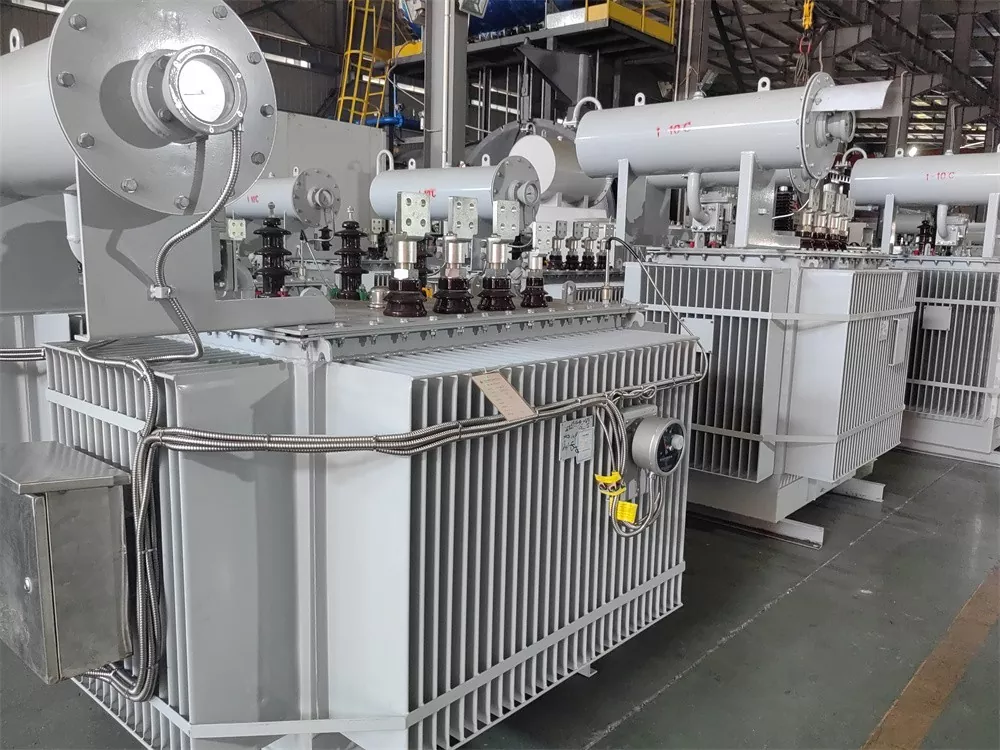

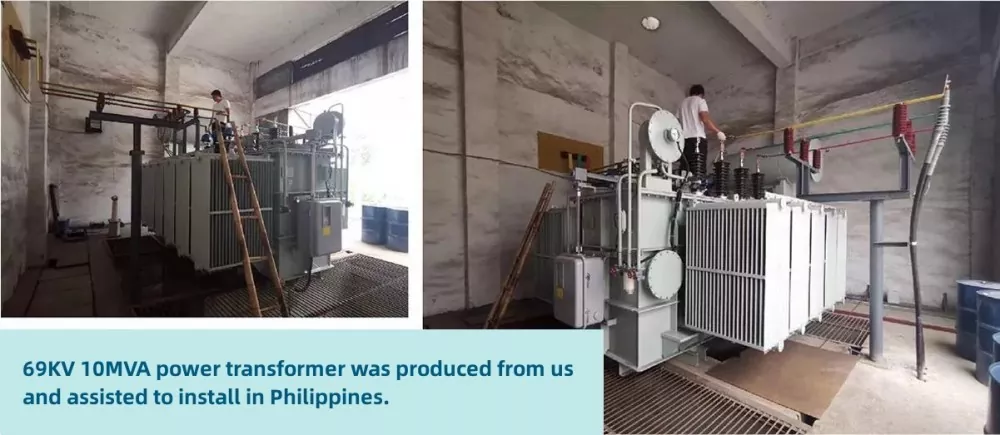

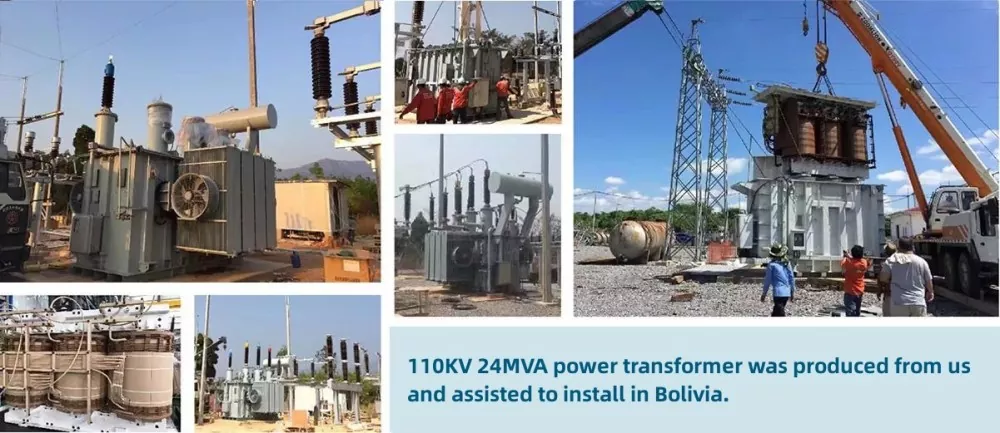

Fotky zákazníků

Poznámky k údržbě

● Ruční provoz vyžaduje předem naplánované odstávky pro výměnu přepínače odboček.

● Pravidelně kontrolujte mechanické opotřebení přepínače odboček na olejovém rozvodném transformátoru s bezzátěžovým přepínačem odboček.

● Sledujte kvalitu oleje, abyste zajistili izolační a chladicí výkon.
