Transformátor suchého typu vs transformátor ponořený do oleje: Který váš projekt skutečně potřebuje?

Pokud jde o distribuci energie, transformátory jsou páteří každého elektrického systému. Ale výběr špatného typu transformátoru může vést k bezpečnostním rizikům, nákladné údržbě a zpoždění projektu. To je důvod, proč si inženýři a dodavatelé po celém světě kladou jednu zásadní otázku: mám si vybrat suchý transformátor nebo transformátor ponořený do oleje?

Odpověď závisí zcela na vaší aplikaci, prostředí a rozpočtu. Pojďme si to rozebrat podrobně.

Jak fungují transformátory suchého typu?

Transformátory suchého typu používají jako chladicí a izolační médium vzduch nebo epoxidovou pryskyřici. Vinutí jsou obvykle zalita v lité pryskyřici nebo lakována vysokoteplotními izolačními materiály. Protože zde není obsažen žádný olej, transformátory suchého typu eliminují riziko úniku oleje, nebezpečí požáru a kontaminace životního prostředí.

Tyto transformátory se běžně používají ve vnitřních prostředích, jako jsou komerční budovy, nemocnice, školy, nákupní centra a průmyslová zařízení, kde je požární bezpečnost nejvyšší prioritou.

Jak fungují transformátory ponořené do oleje?

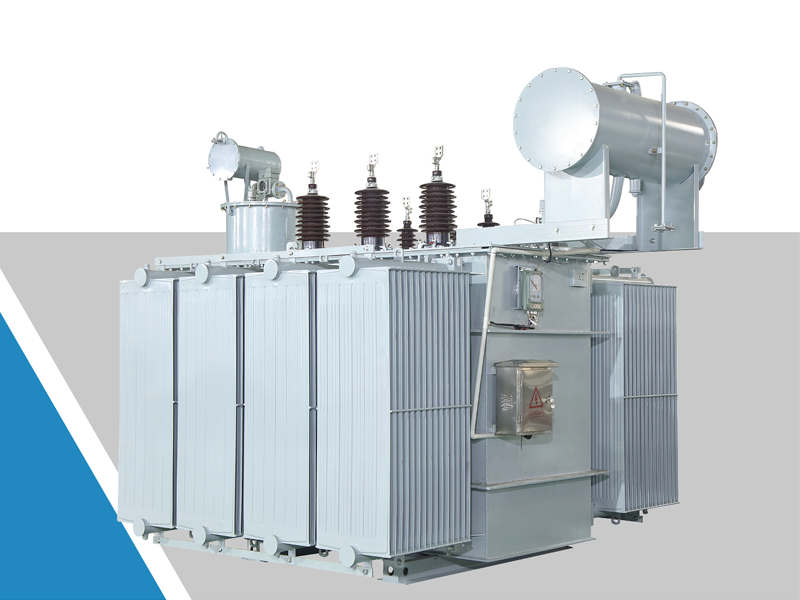

Transformátory ponořené do oleje používají transformátorový olej jako chladicí médium i jako izolant. Jádro a vinutí jsou ponořeny v oleji, který účinně odvádí teplo a poskytuje vynikající dielektrickou pevnost. To umožňuje transformátorům ponořeným v oleji zvládat vyšší zatížení a pracovat efektivněji v náročných podmínkách.

Olejové transformátory jsou standardní volbou pro venkovní rozvodny, elektrárny, průmyslové závody a rozsáhlé síťové aplikace.

Klíčové rozdíly na první pohled

Funkce  Transformátor suchého typu  Transformátor ponořený do oleje

Chladící médium  Vzduch / epoxidová pryskyřice  Transformátorový olej

Požární bezpečnost  Vysoká – bezpečné v interiéru  Střední – vyžaduje protipožární ochranu

Údržba  Nízká  Střední – vyžaduje se testování oleje

Kapacita zatížení  Až 10 MVA  Nad 10 MVA

Instalace  Uvnitř / Venkovní (chráněné)  Pouze venku

Životnost  20-30 let  25-35 let

Cena  Vyšší předem  Nižší předem

Proč zvolit suché transformátory?

Pokud váš projekt zahrnuje cokoliv z následujícího, jsou suché transformátory jasnou volbou: Vnitřní komerční budovy a výškové obytné komplexy. Nemocnice a zdravotnická zařízení, kde je nebezpečí požáru nepřijatelné. Školy, univerzity a veřejné instituce. Nákupní centra a zábavní centra s vysokou návštěvností. Podzemní rozvodny a tunely. Projekty obnovitelné energie, jako jsou solární a větrné farmy.

Primárními výhodami jsou požární bezpečnost, nízké nároky na údržbu a snadná instalace v obytných budovách. Suché transformátory od kvalitních výrobců, jako je Ceho Power, splňují normy IEC 60076 a IEEE C57.12, což zajišťuje spolehlivý výkon a mezinárodní kompatibilitu.

Proč zvolit olejové transformátory?

Olejové transformátory jsou preferovaným řešením, když: Je požadován vysoký výkon (obvykle nad 10 MVA). Venkovní instalace v náročných prostředích. Nepřetržitý provoz při maximální zátěži. Cenově výhodné řešení pro rozsáhlou distribuci energie.

Díky vynikajícímu odvodu tepla transformátorového oleje jsou jednotky ponořené v oleji výrazně efektivnější při manipulaci s těžkými břemeny po delší dobu. Díky tomu jsou nepostradatelné pro rozvodny, průmyslové závody a národní síťovou infrastrukturu.

Pochopení důležitých specifikací transformátoru

Ať už zvolíte suchý typ nebo olejové ponoření, tyto specifikace určují výkon v reálném světě. Jmenovitý výkon (kVA / MVA) definuje zatížitelnost transformátoru. Běžné jmenovité hodnoty suchého typu se pohybují od 50 kVA do 5000 kVA. Primární a sekundární napětí musí odpovídat požadavkům vašeho napájecího systému (např. 11 kV/0,4 kV, 33 kV/0,4 kV). Vector Group Dyn11 a Yyn0 jsou nejběžnější konfigurace pro mezinárodní projekty. Impedance Napětí typicky 4 % až 6 %, ovlivňující úrovně zkratového proudu a stabilitu systému. Třída izolace pro suchý typ, třída F (155°C) a třída H (180°C) jsou standardní. Pro oleje ponořené je nejběžnější třída A (105°C). Normy IEC 60076 pro výkonové transformátory, IEEE C57.12 pro shodu v Severní Americe.

Proč Source Transformers z Číny?

Čína se stala předním světovým centrem výroby transformátorů. Čínští výrobci vyrábějí transformátory pro veřejné služby, dodavatele EPC a průmyslové nákupčí v jihovýchodní Asii, Africe, na Středním východě, v Evropě a Americe. Výhody jsou přesvědčivé: Konkurenční ceny – o 30–50 % nižší než u evropských nebo amerických ekvivalentů. Plná shoda — IEC 60076, IEEE C57.12 a další mezinárodní normy. Flexibilní MOQ – Mnoho výrobců přijímá malé objednávky pro testování vzorků. Rychlá výroba – dodací lhůty obvykle 2-6 týdnů v závislosti na specifikacích. Vlastní design — OEM a ODM služby dostupné pro značkové produkty.

Ceho Power: Váš důvěryhodný partner Transformer

Ceho Power je profesionální výrobce transformátorů v Číně, který se specializuje na transformátory suchého typu i transformátory ponořené do oleje pro globální trhy. Náš sortiment zahrnuje: Suché transformátory od 50kVA do 5000kVA (zalévané pryskyřicí a lakované). Olejové distribuční transformátory od 100kVA do 10MVA. Skříňové rozvodny (kompaktní rozvodny). Nízkonapěťové a vysokonapěťové rozvaděče. Přístrojové transformátory (proudové transformátory a transformátory napětí).

Všechny transformátory Ceho Power procházejí před expedicí přísným továrním testováním, včetně měření ztráty naprázdno, měření ztráty zátěže, testu indukovaného napětí a testu částečného vybití. Náš systém managementu kvality je certifikován podle norem ISO 9001.

Kontaktujte nás

Podělte se o své projektové specifikace – jmenovitý výkon, napěťovou třídu, aplikační prostředí a cílovou zemi – a náš technický tým doporučí nejvhodnější řešení transformátoru. Na všechny dotazy odpovídáme do 24 hodin.
