Rychlý průvodce: Klíčové rozdíly a průvodce výběrem pro transformátory suchého typu a transformátorů ponořených v oleji

Jak se vývoj nových energetických systémů zrychluje, distribuční transformátory – jako kritické zařízení pro přeměnu energie – hrají zásadní roli při určování bezpečnosti, energetické účinnosti a provozních nákladů a nákladů na údržbu. Současnému trhu dominují dvě hlavní kategorie: transformátory suchého typu a transformátory ponořené do oleje. Tyto dva typy se výrazně liší, pokud jde o izolaci a chlazení, bezpečnost a environmentální výkonnost, použitelné scénáře a nákladovou efektivitu. V souladu s povinným standardem energetické účinnosti GB 20052-2024 tento článek poskytuje komplexní analýzu rozdílů mezi těmito dvěma typy zařízení a nabízí směrodatný odkaz pro výběr inženýrů.

I. Základní rozdíly v jádru: Rozdíly v metodách izolace a chlazení

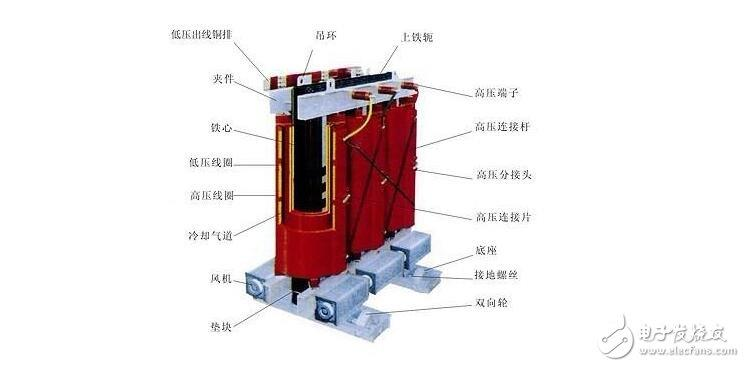

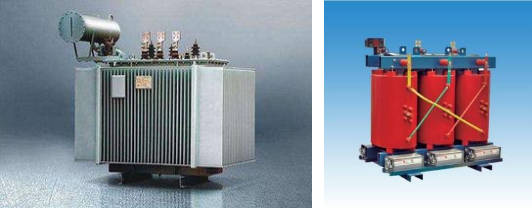

Suché transformátory používají jako chladicí médium vzduch. Vinutí jsou izolována pomocí vakuového lití z epoxidové pryskyřice nebo impregnace papíru Nomex, což eliminuje potřebu kapalných médií. Vyznačují se jednoduchou konstrukcí a nepředstavují žádné riziko úniku. Olejové transformátory používají izolační olej jako chladicí i izolační médium. Jádro a vinutí jsou ponořeny v olejové nádrži a spoléhají na cirkulaci oleje pro odvod tepla. Tato technologie je vyspělá a nabízí širší rozsah kapacit. Tento zásadní konstrukční rozdíl určuje komplexní rozdíl mezi těmito dvěma, pokud jde o bezpečnost, dopad na životní prostředí a provoz a údržbu.

II. Srovnání napříč šesti klíčovými rozměry

Porovnávací položka	Transformátor suchého typu	Transformátor ponořený do oleje
1. Bezpečnost a ochrana životního prostředí	Ohnivzdorné, odolné proti výbuchu a bez znečištění. Splňuje izolační normy třídy F/H. Žádné riziko úniku oleje nebo hoření. Vyhovuje požárnímu předpisu GB50016. Ideální pro hustě obydlené oblasti a podzemní prostory.	Nebezpečí úniku oleje a požáru. Vyžaduje olejové jímky a hasicí zařízení. Únik minerálního oleje může kontaminovat půdu a vodní zdroje, podléhají přísnějším ekologickým předpisům.
2. Aplikační scénáře	Upřednostňuje se pro vnitřní místa s vysokou požární bezpečností, jako jsou komerční komplexy, datová centra, nemocnice, školy, metro a suterény výškových budov. Kapacita jedné jednotky je převážně pod 2500 kVA.	Používá se hlavně ve venkovních rozvodnách, průmyslových parcích, větrných a solárních posilovacích stanicích a vysokokapacitním centralizovaném napájení. Dokáže pokrýt extrémně vysoké požadavky na napájení.
3. Instalace a údržba	Malé rozměry, flexibilní instalace, bezúdržbové nebo nenáročné na údržbu. Vyžaduje pouze pravidelné odstraňování prachu a kontrolu teploty. Krátká doba údržby bez přerušení výroby.	Vyžaduje pravidelné testování vzorků oleje, doplňování oleje a odstraňování netěsností. Velké zatížení údržby; výměna oleje nutná každých 5-8 let. Vysoké náklady na údržbu na jednotku.
4. Náklady a hospodárnost	Počáteční pořizovací náklady jsou o 15 % až 20 % vyšší, ale nižší náklady na údržbu během životního cyklu, což nabízí vynikající dlouhodobé náklady.	Počáteční investice je o 30–50 % nižší, s vynikající hospodárností ve scénářích s velkou kapacitou, ale vyššími náklady na provoz a dodržování předpisů.
5. Energetická účinnost a ztráty	Splňuje GB 20052-2024 úroveň 1/2 energetické účinnosti. Nižší ztráty naprázdno, větší úspora energie při nízké zátěži.	Splňuje GB 20052-2024 úroveň 1/2 energetické účinnosti. Lepší výkon při ztrátě zátěže, vhodnější pro těžký nepřetržitý provoz.
6. Přizpůsobivost prostředí	Slabá odolnost proti vlhkosti a prachu; vyžaduje zvýšenou ochranu ve vysoce vlhkém a korozivním prostředí.	Stabilní utěsněná struktura, silnější adaptabilita na drsné venkovní prostředí, s vynikající odolností vůči povětrnostním vlivům.

III. Implementace nových předpisů: Výběr zařízení musí odpovídat normám

GB 20052-2024, závazná národní norma pro výkonové transformátory platná od února 2025, specifikuje stupně energetické účinnosti a harmonogramy vyřazování z provozu. Výběr modelů s nízkou účinností je u nových staveb přísně zakázán a stávající zařízení s vysokou spotřebou energie musí být postupně vyřazována. Pro vnitřní rozvody energie v občanských budovách musí být v souladu se závaznými ustanoveními GB 51348-2019 zvoleny transformátory suchého typu nebo nehořlavé kapalinou izolované transformátory.

IV. Doporučení pro výběr: Přesné párování na základě aplikačních scénářů

Vyberte si suchý typ: Vnitřní prostředí, prostory s vysokou obsazeností, přísné požadavky na požární bezpečnost, omezený prostor, kolísání světelného zatížení a zaměření na ochranu životního prostředí a nenáročnou údržbu.

Zvolte olejové ponoření: Pro venkovní použití, velkokapacitní koncentrované zátěže, trvalé těžké zátěže, drsná prostředí a situace upřednostňující nízké počáteční náklady.

V. Trendy v oboru

Míra penetrace suchých transformátorů v městských distribučních sítích, datových centrech a nových sektorech infrastruktury, vedená bezpečnostními a nízkouhlíkovými cíli, stále roste; olejové transformátory, využívající svou velkou kapacitu a nákladovou efektivitu, zůstávají dominantní ve venkovním přenosu a transformaci energie, stejně jako v průmyslových energetických aplikacích. Tyto dva typy zařízení se vzájemně nevylučují; spíše se vzájemně doplňují v různých scénářích a spolupracují na podpoře bezpečného a efektivního provozu moderních energetických sítí.

Výrobci energetických zařízení doporučují, aby výběr vyvažoval bezpečnost, energetickou účinnost, provoz a údržbu a shodu s předpisy. Rozhodnutí by měla být přijímána komplexně, s ohledem na charakteristiky zatížení, prostředí instalace a rozpočtové cykly, aby se předešlo zvýšeným nákladům, bezpečnostním rizikům a rizikům shody vyplývajícím z nesprávného výběru.
