Venkovní třífázový kombinovaný přístrojový transformátor suchého typu

Globální snaha o chytřejší, bezpečnější a odolnější energetické sítě přetváří celé odvětví. Pro provozovatele veřejných služeb a průmyslové podniky v USA, jihovýchodní Asii a Německu je výběr správného měřicího a ochranného zařízení zásadní. Venkovní třífázové kombinované přístrojové transformátory suchého typu vynikají jako vynikající volba, integrující funkce měření a ochrany do odolného, bezúdržbového zařízení.

Odeslat dotaz

Popis výrobku

Ceho je výrobce a dodavatel specializující se na dodávky venkovního třífázového kombinovaného přístrojového transformátoru suchého typu. Combined Interchange Inductors (CIT) integrují proudové transformátory (CT) a napěťové transformátory (VT) do jednoho zařízení. "Třífázová" konstrukce dokáže současně zvládnout třífázové napětí ve vysokonapěťových systémech. Specifikace „suchý typ“ a „venkovní“ specifikace znamenají:

Suchý typ: Místo oleje používá epoxidovou pryskyřici nebo jiné pevné izolační materiály. Tím se eliminuje riziko úniku, požáru nebo kontaminace životního prostředí.

Venkovní aplikace: Navrženo tak, aby vydrželo drsné podmínky prostředí, jako je déšť, prach, UV záření a extrémní teploty.

Kombinovaná konstrukce tohoto transformátoru poskytuje kompaktní, bezpečné a vysoce spolehlivé řešení pro přesné měření energie, účtování a ochranná relé ve venkovních rozvodnách.

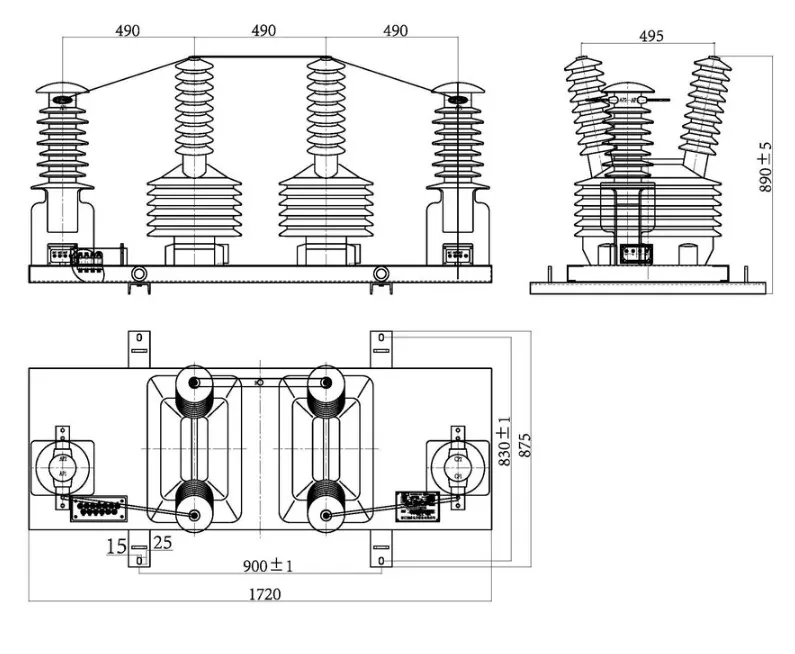

Vnější rozměr

Tento typ kombinovaného přístrojového transformátoru napětí a proudu je vhodný pro napájecí systémy se jmenovitým kmitočtem 50 Hz nebo 60 Hz a jmenovitým napětím 10 kV a nižším, pro měření napětí, proudu a energie a ochranu relé.

Jmenovitý poměr napětí (V)	Třída přesnosti a jmenovitý sekundární výstup (VA)	Limitní výstup (VA)	Jmenovitá úroveň izolace (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7,2/32/60
10 000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	12/42/60

Jmenovitý primární proud (A)	Poměr jedné transformace	Třída přesnosti a jmenovitý sekundární výstup (VA)			1s tepelný proud (KA)	Rated dynamic currnet (KA)
Jmenovitý primární proud (A)	Poměr jedné transformace	(0,2) s	0,5 s	0.5	1s tepelný proud (KA)	Rated dynamic currnet (KA)
7,5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Jmenovitý primární proud (A)	Poměr jedné transformace	Třída přesnosti a jmenovitý sekundární výstup (VA)			1s tepelný proud (KA)	Rated dynamic currnet (KA)
		(0,2) s	0,5 s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200 250				32	80
300-400-500	300				45
400-500-600	400				60	100

Proč si vybrat nás?

1. Vylepšená bezpečnost a dodržování předpisů pro životní prostředí:

Bez oleje, bez rizika: Konstrukce suchého typu eliminuje nebezpečí požáru spojená s transformátory ponořenými v oleji, což je zásadní bezpečnostní prvek pro všechny regiony.

Šetrné k životnímu prostředí: Bez úniků oleje nehrozí žádné ohrožení půdy nebo podzemních vod, v souladu s přísnými americkými a německými ekologickými předpisy.

2. Vynikající životnost a nízké náklady na údržbu:

Odolnost vůči povětrnostním vlivům: Díky použití vysoce kvalitních materiálů a nátěrů odolává korozi, vlhkosti a znečištění. To je zásadní pro pobřežní oblasti v jihovýchodní Asii a průmyslové regiony v Německu.

Bezúdržbové: Na rozdíl od transformátorů ponořených do oleje, které vyžadují pravidelné odběry vzorků a údržbu, suché transformátory nevyžadují prakticky žádnou údržbu, což výrazně snižuje náklady na životní cyklus.

3. Vysoká přesnost a spolehlivost:

Poskytuje přesná naměřená data pro fakturaci a správu sítě, čímž zajišťuje zabezpečení příjmů pro energetické společnosti.

Funguje výjimečně dobře v širokém rozsahu teplot a podmínek zatížení a zajišťuje stabilní provoz sítě.
