Co je proudový přístrojový transformátor?

Tento podrobný článek vysvětluje, co aProudový přístrojový transformátorje, jak to funguje, proč je to důležité v elektrických systémech, jak se to srovnává s jinými přístrojovými transformátory, jak si jeden vybrat a často kladené otázky – to vše podloženo autoritativními definicemi a průmyslovými standardy. Proudové přístrojové transformátory, běžně nazývanéproudové transformátory (CT), umožňují přesné měření proudu, ochranu a řízení vysokonapěťových elektrických obvodů úpravou proudů na bezpečnější standardní hodnoty pro přístroje a relé.

Obsah

1. Co je proudový přístrojový transformátor?
2. Jak funguje proudový transformátor?
3. Proč používat proudový přístrojový transformátor?
4. Jaké typy proudových přístrojových transformátorů existují?
5. Jak vybrat správný transformátor proudu?
6. Jaké jsou běžné aplikace?
7. Často kladené otázky (FAQ)

Co je proudový přístrojový transformátor?

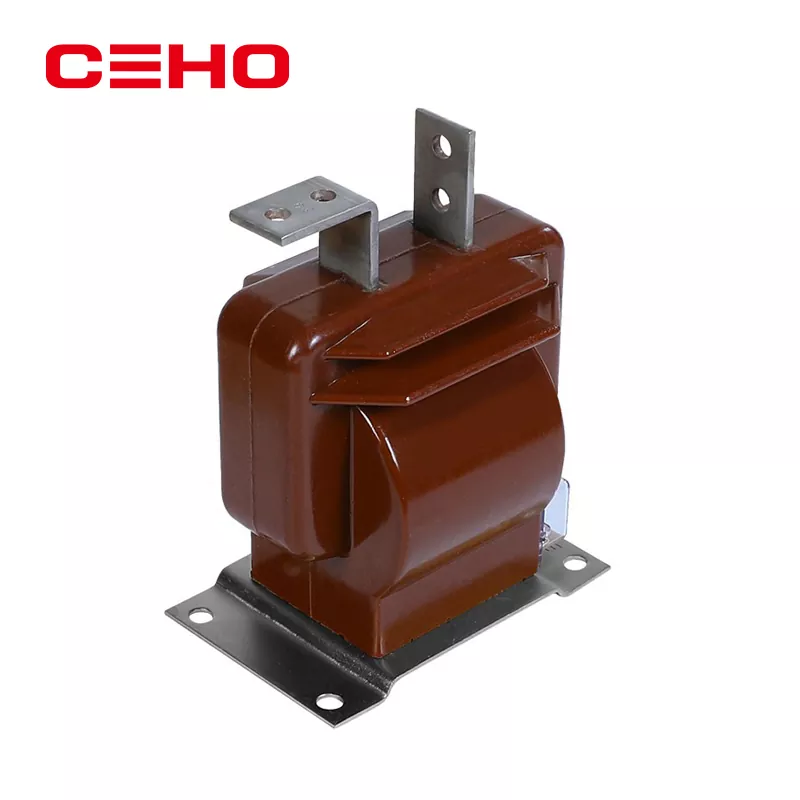

A Proudový přístrojový transformátor(také známý jako aProudový transformátornebo CT) je specifický typpřístrojový transformátornavržený pro škálování velmi vysokých střídavých proudů (AC) z energetických systémů na proporcionální nižší proud, který lze bezpečně připojit k měřičům, ochranným relé a ovládacím zařízením.

Definující úlohou CT je umožnit bezpečné a přesné snímání proudu v obvodech, kde by přímé měření bylo nebezpečné nebo nepraktické kvůli vysokému proudu a vysokému napětí.

Jak funguje proudový transformátor?

Princip činnosti proudového transformátoru je založen na magnetické indukci: když střídavý proud protéká primárním vodičem, vytváří magnetické pole. Tento magnetický tok indukuje proporcionální proud v sekundárním vinutí CT prostřednictvím elektromagnetické indukce.

• Primární vinutí:obvykle jeden závit (často samotný vodič).
• Sekundární vinutí:mnoho závitů jemného drátu pro vytvoření sníženého proudu.
• Magnetické jádro:vysoce propustný materiál pro účinné vedení toku.

Výsledkem je sekundární proud, který je pevným poměrem primárního proudu (např. CT 1000:5 bude vydávat 5 A, když je primární proud 1000 A), umožňující měřicím zařízením pracovat bezpečně a s vysokou přesností.

Proč používat proudový přístrojový transformátor?

Proudové transformátory jsou nezbytné pro moderní elektrické systémy z několika důvodů:

1. Bezpečnost:Izolují zařízení a personál od nebezpečných vysokonapěťových primárních okruhů.
2. Přesnost:Poskytují standardizované úrovně proudu pro přesné měření a sledování zátěže.
3. Ochranná funkce:Pracují s relé a ochranami pro detekci poruch a spouštění jističů.

Bez CT by bylo měření nebo ochrana silnoproudých sítí konvenčními přístroji nebezpečné, nepřesné nebo obojí.

Jaké typy proudových přístrojových transformátorů existují?

Proudové transformátory se dodávají v několika formách v závislosti na instalaci a aplikaci:

• CT tyčového typu:Primární vodič prochází jádrem s mnoha sekundárními závity.
• Prstencové (toroidální) CT:Kruhové jádro s vodičem, kterým prochází; ideální pro retrofit měření.
• CT okna:Navrženo tak, aby primární vodič mohl být snadno provlečen.
• Split-core CT:Upínací typ CT pro pohodlnou instalaci bez odpojení.

Každý typ podporuje jiné potřeby instalace a požadavky na přesnost. Vysokonapěťové rozvodny často používají robustní typy tyčí nebo oken, zatímco scénáře údržby nebo modernizace mohou používat formáty s děleným jádrem.

Jak vybrat správný transformátor proudu?

Výběr správného CT závisí na:

1. Primární aktuální hodnocení:Musí odpovídat maximálnímu očekávanému zatěžovacímu proudu.
2. Sekundární standardní výstup:Obvykle 5 A nebo 1 A.
3. Třída přesnosti:Přesnost požadovaná pro měření vs. ochranné funkce.
4. Hodnocení teploty a prostředí:Pro podmínky instalace.

Jaké jsou běžné aplikace?

CT se používají v mnoha oblastech elektrotechniky:

• Měření: měření proudu pro fakturaci a výpočet zatížení.
• Ochrana: detekce nadproudových nebo poruchových stavů a ​​spuštění vypnutí jističe.
• Řídicí systémy: dodávají data v reálném čase do SCADA nebo automatizačních systémů.

Často kladené otázky (FAQ)

Co znamená „přístrojový transformátor“?
Přístrojový transformátor je zařízení, které škáluje vysoké výkonové systémové veličiny (proud nebo napětí) na standardizované úrovně pro měření a ochranu bez zatížení nebo narušení primárního okruhu.

Jak se proudový transformátor liší od výkonového transformátoru?
Proudový transformátor se zaměřuje na přesné škálování pro měření a bezpečnost, zatímco výkonový transformátor se zaměřuje na přenos energie mezi napěťovými úrovněmi s minimálními ztrátami.

Proč by CT nemělo být nikdy provozováno s otevřeným sekundárem?
Ponechání sekundárního transformátoru proudu otevřeného může způsobit nebezpečně vysoká napětí, protože se transformátor snaží udržet proud, což riskuje porušení izolace a bezpečnostní rizika.

Jaký je standardní sekundární proud?
Standardní sekundární výstupy CT jsou obvykle 1 A nebo 5 A, aby vyhovovaly běžným požadavkům na vstupy přístrojů a relé.

Lze proudové transformátory použít pro měření stejnosměrného proudu?
Standardní transformátory proudu pracují na magnetické indukci střídavého proudu a nejsou vhodné pro stejnosměrný proud; místo toho se používají speciální senzory (např. Hallův jev).
