Ekologická plynem izolovaná kruhová rozvodná jednotka HB-12

Ceho je výrobce v Číně a naši ekologickou plynem izolovanou kruhovou hlavní jednotku HB-12 si můžete s důvěrou koupit. A my vám nabídneme nejlepší poprodejní servis a včasné dodání. Tato kruhová hlavní jednotka je kompletní sada zařízení pro distribuci energie 12KV, třífázový AC 50Hz, jednosběrnicový a jednosběrnicový segmentový systém.

Odeslat dotaz

Popis výrobku

Ekologická plynem izolovaná kruhová rozvodna HB-12 je kompletní sada distribučních zařízení s napětím 12KV, třífázovým střídavým proudem 50Hz, systémem jedné přípojnice a jedné sekce přípojnic. Má jednoduchou strukturu, flexibilní provoz, spolehlivé blokování a pohodlnou instalaci. Různým uživatelům mohou být poskytnuta uspokojivá technická řešení pro různé aplikace. Přijetím senzorové technologie, technologie automatického řízení a informační technologie spolu s pokročilým technickým výkonem a jednoduchými a flexibilními montážními řešeními může splňovat neustále se měnící požadavky trhu a je vhodný pro inteligentní požadavky energetických sítí.

Ekologická plynem izolovaná kruhová rozvodna HB-12 je použitelná pro průmyslové a civilní kabelové kruhové sítě a projekty terminálů distribučních sítí. Pokud jde o příjem a rozvod elektrické energie, je vhodný zejména pro rozvody energie v městských obytných oblastech, malých podružných rozvodnách, rozvodnách, kabelových rozvodnách, skříňových rozvodnách, průmyslových a těžařských podnicích, nákupních centrech, letištích, metrech, větrných elektrárnách, nemocnicích, sportovištích, železnicích, tunelech a dalších místech.

Servisní podmínky

Teplota okolního vzduchu: -40℃-+50℃

Vlhkost: Maximální průměrná relativní hodnota, denní<95%, měsíční<90%

Nadmořská výška: ≤4000 m

Seismická odolnost: 8 stupňů

Použití za zvláštních podmínek je možné dohodnout

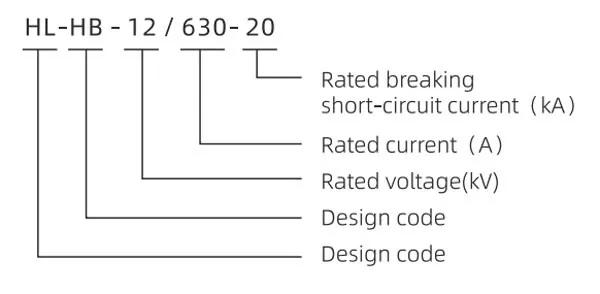

Model

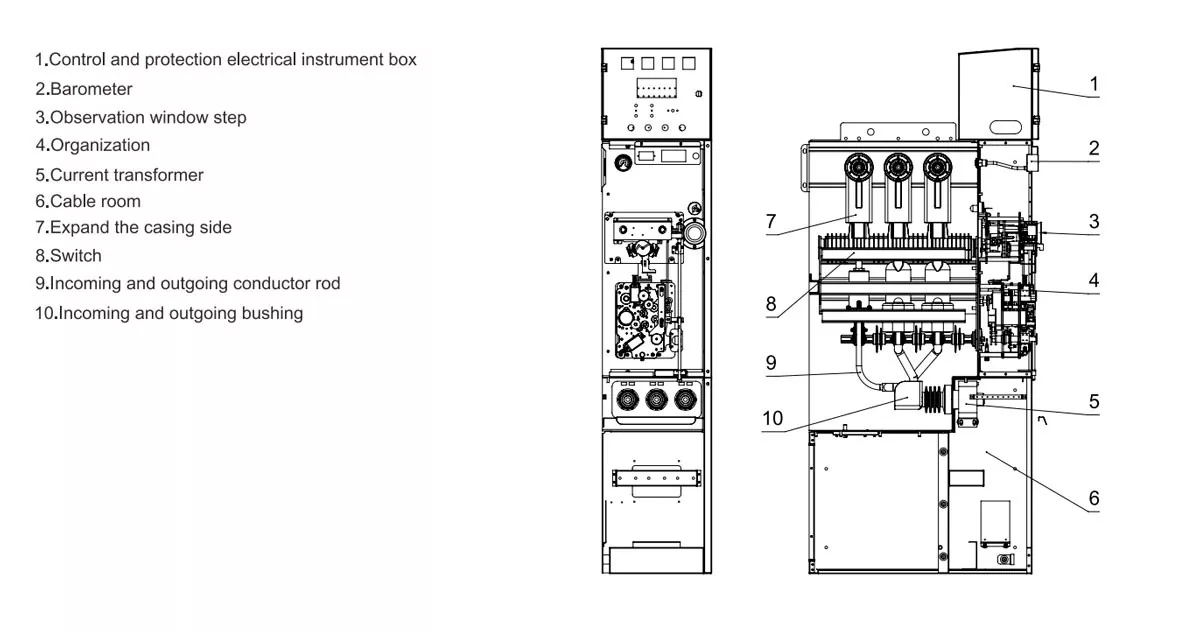

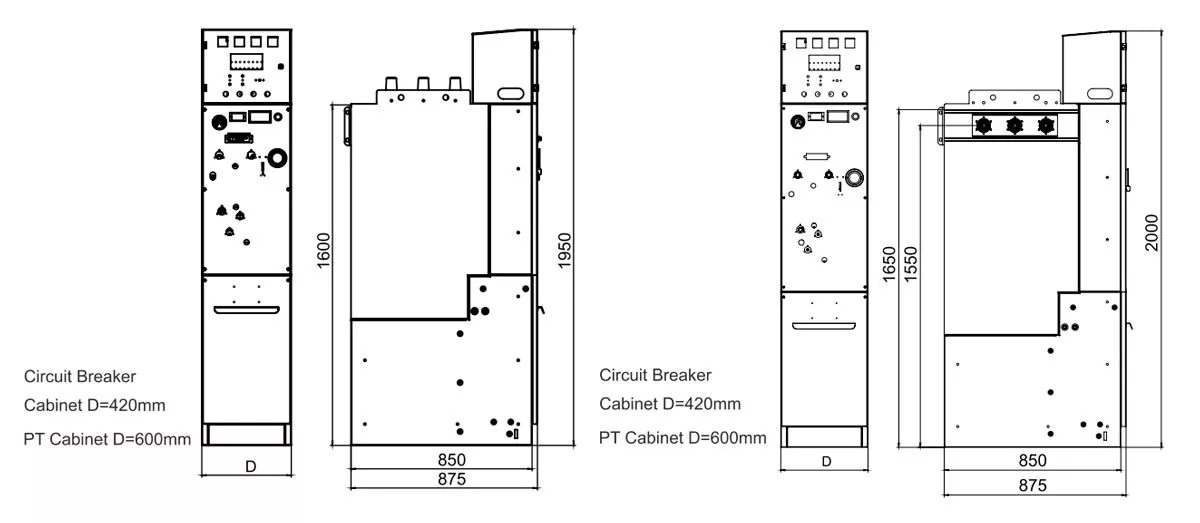

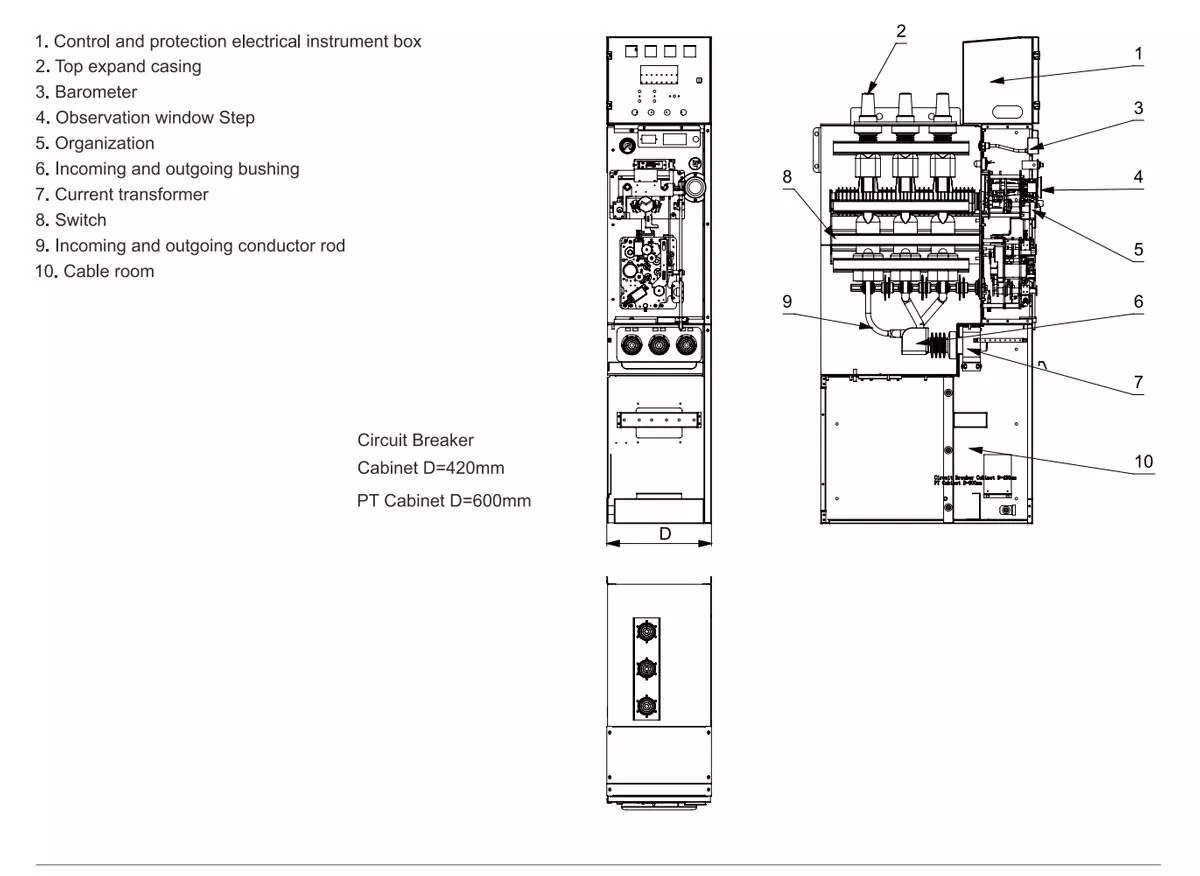

Rozměry rozvaděče

Rozměr skříňky (Š×H×V)	Skříň jističe	Skříň pro připojení kabelů	PT skříň
Horní rozšíření	420×850×1950	420×850×1950	600×850×1950
Boční rozšíření	420×850×2000	420×850×2000	600×850×1950

Technický parametr

Hlavní technické parametry Environmental Gas Insulated RMU

Jmenovité napětí	kV	12
Jmenovitý proud	A	630
Způsob hašení oblouku		Trubka vakuového spínače
metoda izolace		Čistý vzduch nebo dusík
Jmenovitý zkratový vypínací proud	kV	20
Jmenovité doby zkratu	Times	30
Jmenovitý zkratový závěrný proud (špičkový)	kV	50
Jmenovitý krátkodobý výdržný proud 3s (rms)	a	20 (hlavní okruh), 17, 4 (uzemňovací okruh)
Jmenovitý špičkový výdržný proud	a	50 (hlavní okruh), 43, 5 (uzemňovací okruh)
Odolné napětí napájecí frekvence (1min)	kV	42 (fáze k zemi, fáze k fázi), 48 (přerušení)
Bleskový impuls vydrží napětí	kV	75 (fáze k zemi, fáze k fázi), 85 (přerušení)
Částečný výboj	PC	≤20
Jmenovitý sled operací vcbs		O-0,3s-co-180s-co
Odolává vnitřním obloukovým poruchám	KA\S	20/0,5
Mechanická životnost	Times	10000 (VCB) 3000 (izolační spínač, uzemňovač)
Odpor hlavního obvodu každé fáze	mΩ	120
Jmenovitý zkratový zapínací proud uzemňovače (špičková hodnota)	The	43, 5
Doby sepnutí uzemňovače	Times	2
Stupeň ochrany	MPa	IP67 (plynová skříň), IP4X (pouzdro těla)
Jmenovitý tlak plynu (přetlak)	MPa	0.02
Minimální provozní tlak plynu	0/0	0
Jmenovitá roční míra úniku	ppm	0.01
Obsah vlhkosti ve vzduchovém boxu	kV	≤150
Odolné napětí napájecí frekvence pomocného obvodu (1min)		2

Hlavní technický parametr jističe

Jmenovité napětí	12
Jmenovitý proud	630
Jmenovitý zkratový vypínací proud	20
Jmenovitý zkratový závěrný proud (špičkový)	50
Jmenovitý krátkodobý výdržný proud 3s (rms)	20
Jmenovitý špičkový výdržný proud	50
Jmenovitý sled operací	O.-0,3s-C.O.-180s-C.O.
Odolné napětí napájecí frekvence (1min)	42 (fáze k zemi, fáze k fázi), 48 (přerušení)
Odolné napětí bleskového impulsu (špičkové)	75 (fáze k zemi, fáze k fázi), 85 (přerušení)
Částečný výboj	≤5
Mechanická životnost	10000
Odpor hlavní smyčky na fázi	≤110
Rozteč kontaktů	9±1
Přeběh kontaktního tlaku	3±0,5
Kontaktní konečný tlak	1800±100N
Třífázové otevírání (různé fáze)	≤1
Doba odrazu uzavření kontaktu	≤2
Zavírací doba	≤70
Otevírací doba	≤60
Průměrná rychlost otevírání	1,1 + 0,2
Průměrná rychlost zavírání	0,8 + 0,2
Jmenovitý počet přerušení zkratového proudu	30
