Jak vysokonapěťové rozváděče zajišťují bezpečný a stabilní provoz energetických systémů?

Jak vysokonapěťové rozváděče zajišťují bezpečný a stabilní provoz energetických systémů?

I. Definice jádra a průmyslové umístění vysokonapěťových rozváděčů

Vysokonapěťové rozváděče jsou základní kompletní sadou zařízení pro distribuci energie v systému přenosu a distribuce energie. Podle obecných norem pro energetiku se to konkrétně týká uzavřených rozváděčů se jmenovitým provozním napětím vyšším než 36 kV, které mohou realizovat připojení, odpojení, monitorování, ochranu a řízení vysokonapěťových silových obvodů. Na rozdíl od běžného nízkonapěťového distribučního zařízení je vysokonapěťový rozváděč v nabitém pohotovostním stavu po dlouhou dobu, zůstává po většinu času v zavřené poloze a provádí pouze otevírání a vypínání během údržby zařízení, poruch vedení a dispečinku elektrické sítě, s extrémně nízkou odolností vůči poruchám zařízení a extrémně vysokými požadavky na spolehlivost.

Vysokonapěťové rozváděče jako klíčové centrum energetických sítí, elektráren, průmyslových a těžařských podniků a rozsáhlých energetických distribučních systémů budov přímo určují stabilitu, bezpečnost a kontinuitu napájení. Dokáže nejen přesně odříznout poruchové proudy, jako je přetížení, zkrat a bleskové přepětí, ale také realizovat rozumné rozložení elektrické energie, izolaci vedení a ochranu zařízení, což z něj činí nepostradatelné základní zařízení v distribučním systému vysokého a nízkého napětí. V posledních 15 letech, s modernizací energetické inteligence a ekologizací, se technologie vysokonapěťových jističů rychle opakovala. Minimální olejové jističe a přerušovače proudění vzduchu byly postupně modernizovány a jističe s fluoridem sírovým (SF6) se staly hlavní konfigurací jádra současných vysokonapěťových rozvaděčů díky své vynikající izolaci a schopnosti zhášení oblouku.

II. Úplná kategorie rozdělení úrovní napětí rozváděče

Podle jmenovitého provozního napětí rozděluje energetika spínací přístroje do tří kategorií: nízkonapěťové, vysokonapěťové a vysokonapěťové. Tyto tři typy zařízení se výrazně liší v aplikačních scénářích, konstrukční konfiguraci a bezpečnostních normách, které se přizpůsobují potřebám různých scénářů distribuce energie:

1. Nízkonapěťový spínací přístroj (LV)

Se jmenovitým provozním napětím ≤ 1 kV se instaluje hlavně na nízkonapěťové straně distribučních transformátorů energie a je široce používán v scénářích terminálové distribuce energie, jako jsou průmyslové dílny, komerční budovy a obytné komunity. Je zodpovědný za distribuci koncové elektrické energie a základní ochranu obvodu, s jednoduchou strukturou, pohodlným ovládáním a nízkými náklady na údržbu.

2. Spínací zařízení vysokého napětí (MV)

Rozsah jmenovitého provozního napětí je 1kV ~ 75kV. Jde o běžné zařízení v průmyslové výrobě a malých a středních rozvodnách. Je přizpůsoben především generátorům, napájecím obvodům, velkým motorům, regionálním přenosovým a distribučním linkám a dalším zařízením, přičemž bere v úvahu účinnost distribuce energie a schopnosti ochrany proti poruchám a přizpůsobuje se scénářům přenosu energie střední třídy.

3. Spínací zařízení vysokého napětí (HV)

Se jmenovitým provozním napětím ≥ 75 kV se jedná o speciální zařízení pro přenos a rozvod vysokého napětí. Je navržen pro vysokonapěťové, vysokoproudé a vysoce zatěžované pracovní podmínky a je vybaven kompletní sadou vylepšených bezpečnostních ochranných zařízení a přesných monitorovacích komponent. Používá se především ve vysoce rizikových a vysoce zatížených energetických scénářích, jako jsou velké rozvodny, elektrárny, meziprovinční přenosová vedení, petrochemický průmysl a hutnický těžký průmysl, a je základní zárukou pro stabilní provoz vysokonapěťových energetických sítí.

III. Podrobné vysvětlení kompletních základních součástí a funkcí vysokonapěťových rozvaděčů

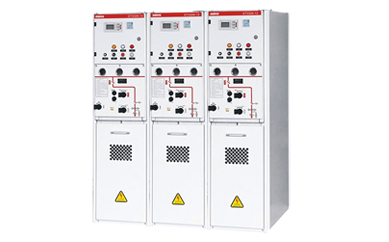

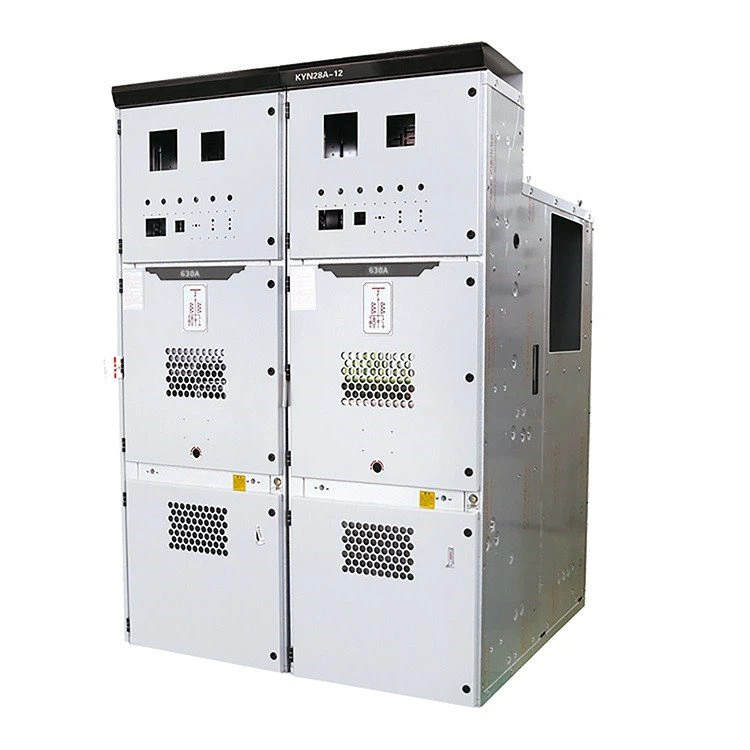

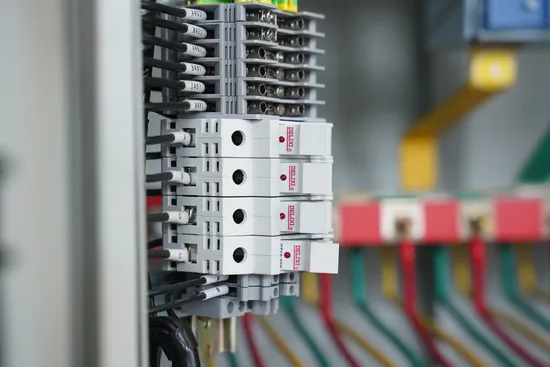

Rozváděč vysokého napětí má modulární uzavřenou skříňovou konstrukci, která je rozdělena na vnitřní a venkovní instalační formy. Celek se skládá ze tří modulů: zařízení primárního hlavního okruhu, sekundární řídicí a monitorovací zařízení a bezpečnostní ochranné zařízení. Všechny komponenty spolupracují na vytvoření kompletního systému distribuce energie, ochrany a monitorování. Funkce hlavních komponent jsou následující:

1. Vysokonapěťový jistič (hlavní výkonná součást)

Známé jako „srdce“ vysokonapěťových rozváděčů, je to jediná základní součást, která dokáže zapínat a vypínat obvody se zátěží a odpojovat zkratové poruchové proudy. Rychlost odezvy zařízení může dosáhnout milisekund. Dojde-li na vedení k přetížení, zkratu, úniku a dalším poruchám, může okamžitě přerušit poruchový obvod, zabránit šíření poruchy a chránit koncové zařízení a celé přenosové vedení. V současnosti je hlavním proudovým typem jistič SF6, který má výhody silné schopnosti zhášení oblouku, dobrý izolační výkon, nízkou poruchovost a dlouhou životnost, přizpůsobení se podmínkám dlouhodobého nepřerušovaného provozu.

2. Přístrojové transformátory (jádro monitorování a měření)

Rozdělené na proudové transformátory (CT) a napěťové transformátory (VT) jsou „smyslovými orgány“ rozváděčů. Základní funkcí je převádět vysoké napětí a velký proud na standardní signály nízkého napětí a malého proudu. Na jedné straně poskytuje přesná data pro měření přístrojů a sledování výkonových dat; na druhé straně poskytuje spouštěcí signály pro ochranná relé, realizuje automatické včasné varování a vypínání poruchy a zajišťuje vizualizovaný a kontrolovatelný provoz energetického systému.

3. Uzemňovací spínač (jádro bezpečnostní ochrany)

Je to povinná bezpečnostní součást, která se používá hlavně v podmínkách údržby zařízení. Po vypnutí a vypnutí jističe a odpojovače může uzemňovač rychle vytvořit uzemňovací obvod, zcela uvolnit indukované náboje a zbytkové napětí zbývající ve vedení a zařízení, eliminovat skryté nebezpečí provozu pod napětím a plně zajistit osobní bezpečnost personálu údržby a bezpečnost zařízení.

4. Transformátor Step-Up/Step-Down

Je to největší a nejdražší zařízení pro přeměnu energie v rozváděči. Zvyšovací transformátory se používají hlavně na konci přenosu ke snížení přenosového proudu zvýšením napětí a snížení ztrát výkonu při přenosu na dlouhé vzdálenosti; Snižovací transformátory se používají na distribučním terminálu pro přeměnu vysokonapěťové elektrické energie na nízkonapěťovou elektrickou energii vhodnou pro průmyslová a občanská zařízení, realizující efektivní přenos a přiměřené přizpůsobení elektrické energie.

5. Odpojovací spínač (izolační součást)

Také známý jako izolátor, je to mechanický ruční spínač bez funkce zhášení oblouku a je přísně zakázáno pracovat se zátěží. Jeho hlavní funkcí je realizovat fyzickou izolaci mezi zařízením a elektrickou sítí, vytvářet zřejmý bod přerušení napájení, zajišťovat bezpečné provozní podmínky pro údržbu zařízení a provoz a údržbu vedení a je základním bezpečnostním zařízením pro vysokonapěťový provoz.

6. Ochranné relé (součást inteligentního řízení)

„Inteligentní mozek“ rozváděče může monitorovat provozní parametry, jako je síťové napětí, proud a teplota v reálném čase 24 hodin denně, a přesně identifikovat abnormální pracovní podmínky, jako je zkrat, přetížení a zemní spojení. Jakmile je zjištěna porucha, okamžitě vyšle pokyn ke spuštění vypínače a současně zhasne poruchový oblouk a zaznamená údaje o poruše, čímž umožní rychlou izolaci poruchy a dohledatelnost.

7. Přípojnice (kanál pro přenos elektrické energie)

Je vyroben z nízkoimpedančních vodivých materiálů a je hlavním kanálem pro přenos elektrické energie uvnitř rozváděče. Zodpovídá za připojení všech základních komponentů, jako jsou jističe, transformátory a transformátory, a zajišťuje tak účinný a stabilní přenos elektrické energie ve skříni. Kvalita materiálu a proces instalace přímo ovlivňují celkovou účinnost přenosu rozváděče.

8. Svodiče přepětí a zemnící mřížka (systém ochrany proti přepětí)

Svodiče přepětí jsou speciálně navrženy pro přechodné vysokonapěťové rázy, jako je bleskové přepětí a spínací přepětí. Mohou rychle absorbovat rázovou energii a zabránit vysokonapěťovému průrazu izolačních vrstev zařízení; Nosná uzemňovací mřížka se skládá z podzemních kovových elektrod a zemnících tyčí, které mohou rychle vést poruchový proud a rázový proud do země, čímž poskytují dvojitou ochranu zařízení proti přechodnému poškození vysokým napětím.

9. Stykač

Vhodné pro nízkonapěťové pomocné obvody pod 1kV, může často dálkově zapínat a vypínat řídicí obvody a silové obvody, zejména ovládání zátěží, jako jsou motory, kondenzátory a osvětlovací zařízení. Ve srovnání s jističi mají stykače vyšší pracovní frekvenci a delší mechanickou životnost, ale nemají vypínací schopnost při vysokonapěťové chybě a používají se pouze jako nízkonapěťové pomocné ovládací prvky.

IV. Dva hlavní typy vysokonapěťových rozvaděčů a jejich srovnání výhod a nevýhod

Podle různých izolačních médií průmysl rozděluje vysokonapěťové rozváděče do dvou kategorií: rozváděče izolované vzduchem (AIS) a rozváděče izolované plynem (GIS). Tyto dva se významně liší ve scénářích přizpůsobení, výkonnostních charakteristikách a nákladech na provoz a údržbu:

1. Vzduchem izolovaný rozváděč (AIS)

S přirozeným vzduchem jako izolačním médiem je hlavním typem tradičního vysokonapěťového rozváděče. Jeho hlavními výhodami jsou jednoduchá struktura, nízké náklady, pohodlná instalace, intuitivní diagnostika chyb a nízká každodenní údržba; jeho nevýhodou je velký objem skříně, izolační výkon značně ovlivněný prostředím a snadná degradace izolace ve vlhkém, prašném a znečištěném prostředí. Je vhodný především pro venkovní konvenční rozvodny a scénáře distribuce vysokého napětí s dobrými pracovními podmínkami.

2. Plynem izolovaný rozváděč (GIS)

Použitím vysoce čistého plynu fluoridu sírového (SF6) jako izolace a zhášecího média oblouku jsou všechny součásti pod napětím utěsněny ve skříni naplněné plynem. Jeho hlavními výhodami jsou kompaktní skříň, malá podlahová plocha, stabilní izolační výkon, neovlivňuje vnější prach, vlhkost a drsné počasí, extrémně vysoká provozní spolehlivost a extrémně nízká poruchovost; jeho nevýhodou je vysoká cena zařízení, složitý proces údržby a přísné požadavky na těsnicí výkon. Je vhodný především pro špičkové scénáře, jako jsou městské rozvodny, uzavřené strojovny, drsné pracovní podmínky a přenos energie s vysokou hustotou.

V. Běžné poruchy a standardizovaná schémata řešení problémů vysokonapěťových rozvaděčů

Celková poruchovost vysokonapěťových rozváděčů je nízká, ale dlouhodobý provoz, eroze prostředí, nesprávný provoz a stárnutí součástí mohou způsobit různé poruchy. V kombinaci s předními zkušenostmi s provozem a údržbou tento dokument třídí příčiny vysokofrekvenčních poruch a standardizovaná řešení, která jsou vhodná pro každodenní kontroly a údržbu zařízení:

1. Ovládací rukojeť nelze uzamknout: Většinou je způsobena rzí, zasekáváním, stárnutím vnitřního uzamykacího mechanismu nebo nesprávnými klíči. Metoda ošetření: Zkontrolujte speciální ovládací klíč, očistěte a odrezujte uzamykací mechanismus, přidejte speciální mazací tuk a přímo vyměňte poškozené součásti, aby byla zajištěna normální funkce mechanického uzamykání.

2. Abnormální hluk uvnitř skříně: Hlavními příčinami jsou elektromagnetické vibrace způsobené uvolněnými upevňovacími šrouby dělicí desky a kabelů dotýkajících se desky průchodky. Metoda ošetření: Zcela utáhněte šrouby dělicí desky skříně a aplikujte tmel pro upevnění rozhraní kabelu, aby se eliminoval hluk z vibrací při kontaktu.

3. Přehřáté spoje elektroinstalace: Je to způsobeno hlavně uvolněnými šrouby, dlouhodobým přetížením a nadměrným přechodovým odporem. Metoda ošetření: Pracujte přesně podle jmenovitého proudu zařízení, utáhněte všechny šrouby kabeláže a včas vyměňte stárnoucí a zoxidované přípojnice a spoje.

4. Nekvalifikovaná zkouška izolace a časté zemní poruchy: Hlavní příčinou jsou popraskané, vlhké a znečištěné izolátory, což povede k výraznému poklesu izolačního výkonu. Způsob ošetření: Vyměňte poškozené izolátory, vyčistěte izolační součásti skříně speciálními čisticími prostředky na izolaci a důkladně osušte vlhká místa, abyste obnovili izolační výkon.

5. Abnormální otevírání a zavírání ochranných uzávěrů: Deformace uzávěrů, nedostatek oleje v pohyblivých částech a zablokování různých drobností způsobí, že se nebudou normálně otevírat a zavírat. Metoda ošetření: Vyčistěte drobné nečistoty v pohyblivých částech, opravte deformované uzávěry, přidejte mazací olej a upravte přesnost otevírání a zavírání.

6. Zhasnutí kontrolek stavu: Mezi běžné příčiny patří poškození žárovky, spálení pojistky/rezistoru, špatný kontakt pomocných spínačů a závady koncových spínačů. Způsob ošetření: Vyměňte poškozené žárovky a pojistky, očistěte kontakty pomocných spínačů a zkontrolujte provozní stav jističe na svorce.

7. Nesprávný provoz řídicí jednotky: Hlavními důvody jsou uvolněné šrouby svorkovnice a špatný kontakt ovládací zástrčky. Metoda ošetření: Utáhněte všechny šrouby svorek, znovu zasuňte a zajistěte ovládací konektor, abyste zajistili stabilní kontakt vedení.

VI. Pět základních ochranných funkcí vysokonapěťového rozváděče (bezpečnostní jádro)

Funkce blokování s pěti prevencemi je základním bezpečnostním návrhem vysokonapěťových rozváděčů, což je povinná standardní konfigurace v průmyslu. Dokáže mechanicky eliminovat velké energetické havárie způsobené chybnou lidskou činností a je základní zárukou bezpečnosti vysokonapěťového provozu:

1. Zabraňte uzavření se zátěží: Po sepnutí vozíku vypínače ve zkušební poloze mechanický zámek uzamkne vozík, který nelze zatlačit do pracovní polohy pod napětím, čímž se eliminuje nehoda sepnutí se zátěží.

2. Zabraňte uzavření uzemňovacím vedením: Když je uzemňovač skříně v zavřené poloze, nelze jistič sepnout a zapnout, čímž se zabrání zkratu a výbuchu způsobenému nuceným přenosem energie bez odstranění zemnícího vedení.

3. Zabraňte náhodnému vstupu do živého intervalu: Když je jistič v zavřeném stavu a provozu pod napětím, zadní dveře skříně jsou uzamčeny mechanickým zámkem a nelze je otevřít, což brání personálu ve vstupu do oblasti pod napětím a úrazu elektrickým proudem.

4. Zabraňte zavěšení uzemňovacího vedení elektřinou: Když je jistič v sepnutém stavu a provozu pod napětím, ovládací mechanismus uzemňovače je zablokován a nelze jej sepnout a uzemnit, čímž se eliminuje zkratová porucha způsobená zavěšeným uzemňovacím vedením s elektřinou.

5. Zabraňte tasení nože nákladem: Když je jistič v sepnutém stavu se zátěží, vozík nelze vyjet z pracovní polohy a je zakázáno vypínat odpojovač zátěží.

VII. Základní shrnutí celého textu

Vysokonapěťové rozváděče jsou základní kompletní sadou zařízení pro distribuci energie pro vysokonapěťové energetické systémy nad 75 kV. Spoléhá na koordinovanou práci modulárních komponent, jako jsou jističe, přístrojové transformátory, relé a uzemňovací systémy, a integruje pět základních funkcí: distribuci elektrické energie, řízení obvodu, ochranu proti poruchám, bezpečnostní ochranu a monitorování v reálném čase. Z hlediska kategorií se dělí především na dva typy: vzduchem izolované rozváděče AIS s jednoduchou konstrukcí a pohodlnou obsluhou a údržbou a plynem izolované rozváděče GIS se stabilním výkonem a vhodné pro high-end scénáře.

Zařízení jako celek se vyznačuje nízkou poruchovostí, dlouhou životností a vysokou spolehlivostí a je dlouhodobě v pohotovostním provozním stavu. Základní zárukou bezpečnosti je standardizovaná konstrukce blokování s pěti pojistkami a dokonalé mechanismy ochrany proti přepětí, přetížení a zkratu. Poruchy každodenního provozu jsou většinou způsobeny stárnutím součástí, uvolněnou instalací, erozí prostředí a nesprávným provozem a pravděpodobnost poruchy lze výrazně snížit pravidelnou kontrolou a standardizovaným provozem a údržbou. V oborech, jako je přenos elektrické sítě, průmyslová distribuce energie a nová energie, je stabilní provoz vysokonapěťových rozváděčů klíčovým základem pro bezpečný, efektivní a nepřetržitý provoz celého energetického systému.

VIII. Často kladené otázky o vysoké frekvenci (Obecné odvětví)

Q1: Jaký je hlavní rozdíl mezi vysokonapěťovým rozvaděčem a nízkonapěťovým rozvaděčem?

A1: Hlavní rozdíly spočívají ve jmenovitém napětí, izolační úrovni a funkčním umístění. Vysokonapěťový rozváděč (≥75kV) má zhášení vysokonapěťového oblouku, vypínací schopnost proti zkratu a pětistupňovou ochranu, která se používá pro přenos hlavního vedení; Nízkonapěťový rozváděč (≤1kV) se používá pouze pro koncovou distribuci energie, s jednoduchou konstrukcí a bez vysokonapěťové ochrany.

Q2: Jak si vybrat mezi vysokonapěťovým rozváděčem GIS a AIS?

A2: Zvolte AIS pro konvenční venkovní, dobré pracovní podmínky a omezený rozpočet; zvolte GIS pro městské jádrové oblasti, uzavřené strojovny, drsné pracovní podmínky a omezený prostor.

Q3: Může být vysokonapěťový rozváděč často provozován?

A3: Ne. U vysokonapěťových jističů je zakázáno časté zatěžování; pouze nízkonapěťové stykače mohou často zapínat a vypínat pomocné obvody, jinak urychlí stárnutí zařízení a způsobí skrytá nebezpečí.

Q4: Může být funkce pěti prevencí vysokonapěťového rozváděče ručně uvolněna?

A4: Je přísně zakázáno jej uvolňovat bez povolení. Během údržby a po provedení bezpečnostních ochranných opatření jej může dočasně odblokovat pouze odborný personál obsluhy a údržby podle specifikací a musí být obnoven ihned po operaci.

Q5: Jaká jsou hlavní nebezpečí a zásady ošetření přehřátých spojů rozváděče?

A5: Nebezpečí zahrnují zrychlující se stárnutí součástí, způsobující zkraty a dokonce požáry; principy ošetření: kontrola zatížení, upevnění spojů, výměna stárnoucích součástí a odstranění přetížení.

Q6: Je nutné vypnout kvůli údržbě, pokud je uvnitř vysokonapěťového rozváděče abnormální hluk?

A6: Ano. Abnormální hluk je včasným varováním před abnormalitou zařízení. Pokud zůstane nekontrolovaný po dlouhou dobu, způsobí poruchy. Před obnovením provozu je nutné okamžitě vypnout, aby bylo možné zkontrolovat a odstranit skrytá nebezpečí.

Q7: Jaké indikátory je třeba denně detekovat u rozváděčů izolovaných plynem SF6?

A7: Pravidelně detekujte plyn SF6 (tlak, čistota, mikrovoda) a vzduchotěsnost skříně a kontrolujte izolační výkon a flexibilitu mechanického provozu.
