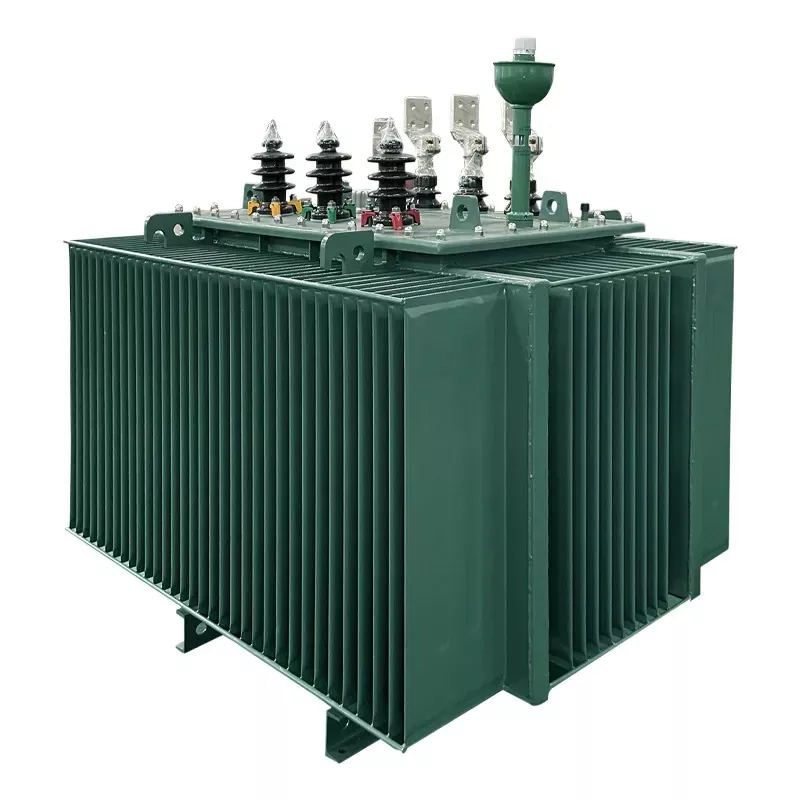

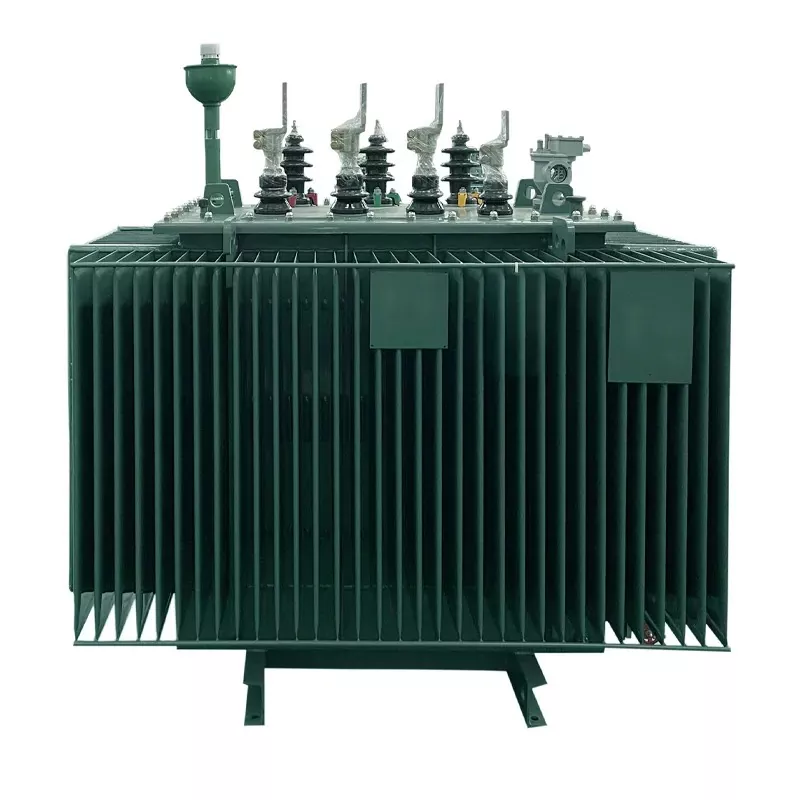

Třífázový olejový rozvodný transformátor s přepínačem odboček pod zatížením

Třífázové olejové ponořené distribuční transformátory s přepínačem odboček jsou důležitým vybavením moderních distribučních systémů, rovněž jedním z důležitých produktů společnosti Ceho. Tyto produkty mohou regulovat napětí bez přerušení zátěže, čímž zlepšují kvalitu energie a stabilitu sítě.

Odeslat dotaz

Popis výrobku

Tento třífázový distribuční transformátor ponořený do oleje s přepínačem odboček pod zatížením je vyroben z vysoce kvalitní silikonové oceli CRGO válcované za studena, což zajišťuje nízké ztráty bez zatížení. Má dobrý účinek na úsporu energie a pozoruhodné sociální a ekonomické výhody. Silná odolnost proti zkratu a úderu blesku; Vysoce spolehlivý design nosné konstrukce pro něj lze použít jak venku, tak uvnitř.

Napětí a jmenovitý výkon našich transformátorů lze přizpůsobit. Dostupná napětí: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 315kV......,3315kV kilovolty.

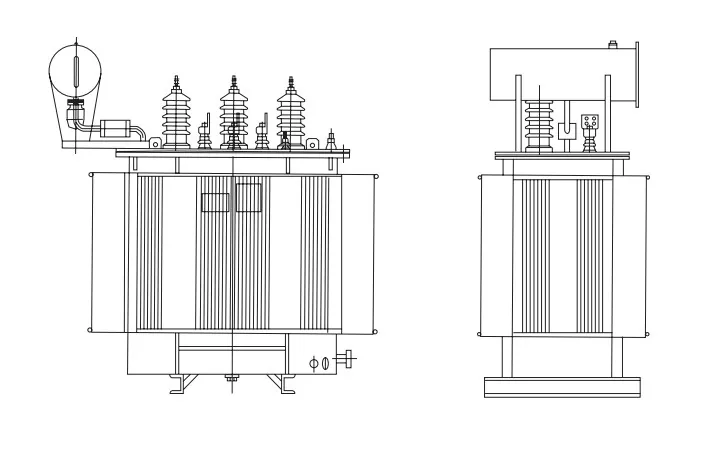

Obrysová kresba

Technické specifikace

Jmenovitý výkon (kVA)	Jmenovité napětí (kV)		Vektorová skupina	Ztráta naprázdno (W)	Ztráta zatížení (W)	Impedance(%)
Jmenovitý výkon (kVA)	HV	LV	Vektorová skupina	Ztráta naprázdno (W)	Ztráta zatížení (W)	Impedance(%)
30	13.8 13.2 11 10.5 10 6.3 6 Rozsah klepnutí: ±5 %; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Funkce	Popis
Regulace napětí	Umožňuje úpravu napětí při zatížení pomocí přepínače odboček, když je transformátor pod napětím, obvykle s rozsahem regulace ±15 % nebo více .
Klepněte na Typ měniče	Pro spolehlivost a dlouhou životnost je preferován vakuový typ OLTC; musí splňovat normy IEC 60214 nebo AS 60214.1 .
Způsob chlazení	ONAN (Oil Natural Air Natural) je standardní; některé varianty mohou pro vyšší kapacity používat OFAF (Oil Forced Air Forced).
Izolace a olej	Minerální olej ponořený pro izolaci a chlazení; olej musí splňovat normy IEC 60296. Olej v oddílu přepínače přepínače musí být izolován od oleje hlavní nádrže .
Konstrukce	Typicky jádrový typ s měděným vinutím, nádrží z vlnité oceli a hermeticky uzavřeným designem, aby se zabránilo pronikání vlhkosti.
Klepněte na Ovládání	Podporuje automatický, místní ruční (elektrický) a nouzový ruční (mechanický) provoz. Zahrnuje koncové spínače, tepelnou ochranu a indikátory polohy .

Normální podmínky prostředí

1. Okolní teplota: Ne více než +40℃, Ne méně než -25℃, Průměrná měsíční teplota není vyšší než +30℃., Roční průměrná teplota není vyšší než +20℃.

2. Nadmořská výška: Ne více než 1000m.

3. Vlna napájecího napětí je podobná sinusovce.

4. Třífázový olejový rozvodný transformátor s přepínačem odboček pod zatížením napájecí napětí je přibližně symetrické.

5. Celkový obsah harmonických složek zátěžového proudu nesmí překročit 5 % jmenovitého proudu;

6. Místo instalace: Vnitřní nebo venkovní.
