Stručný přehled: Jaké jsou základní technologie a základy aplikací nízkonapěťových rozvaděčů?

Nízkonapěťové rozváděče jsou základním vybavením moderních napájecích a distribučních systémů, které se používají hlavně pro rozvod energie, řízení obvodu, ochranu proti přetížení, ochranu proti zkratu, ochranu proti zemnímu svodu a monitorování napájení. Je široce používán v továrnách, budovách, datových centrech, nemocnicích, nákupních centrech, komunálním inženýrství a dalších oborech. Díky kompaktní konstrukci, vysoké bezpečnosti a spolehlivosti, pohodlné údržbě a vysoké inteligenci je to klíčové zařízení pro zajištění stabilního provozu energetických systémů. Tento článek plně představuje základní technické body nízkonapěťových rozváděčů z hlediska struktury, parametrů, výkonu, výběru a použití.

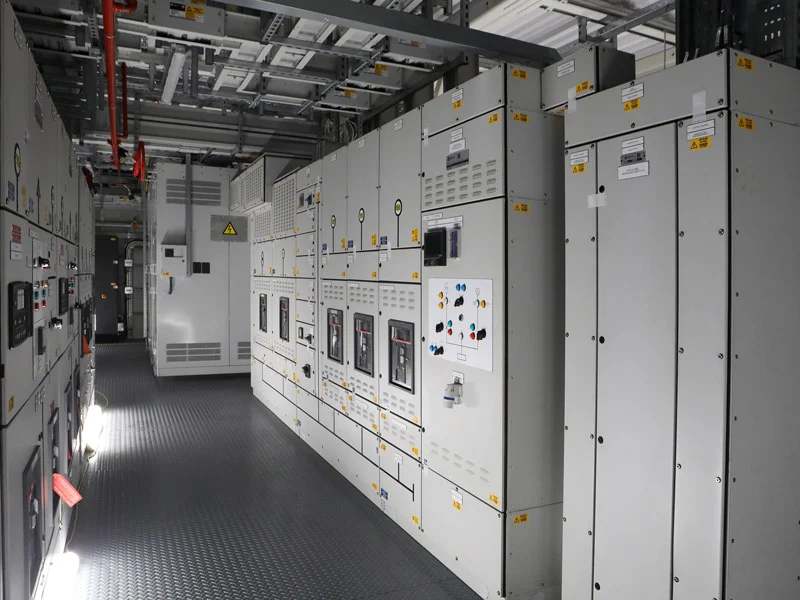

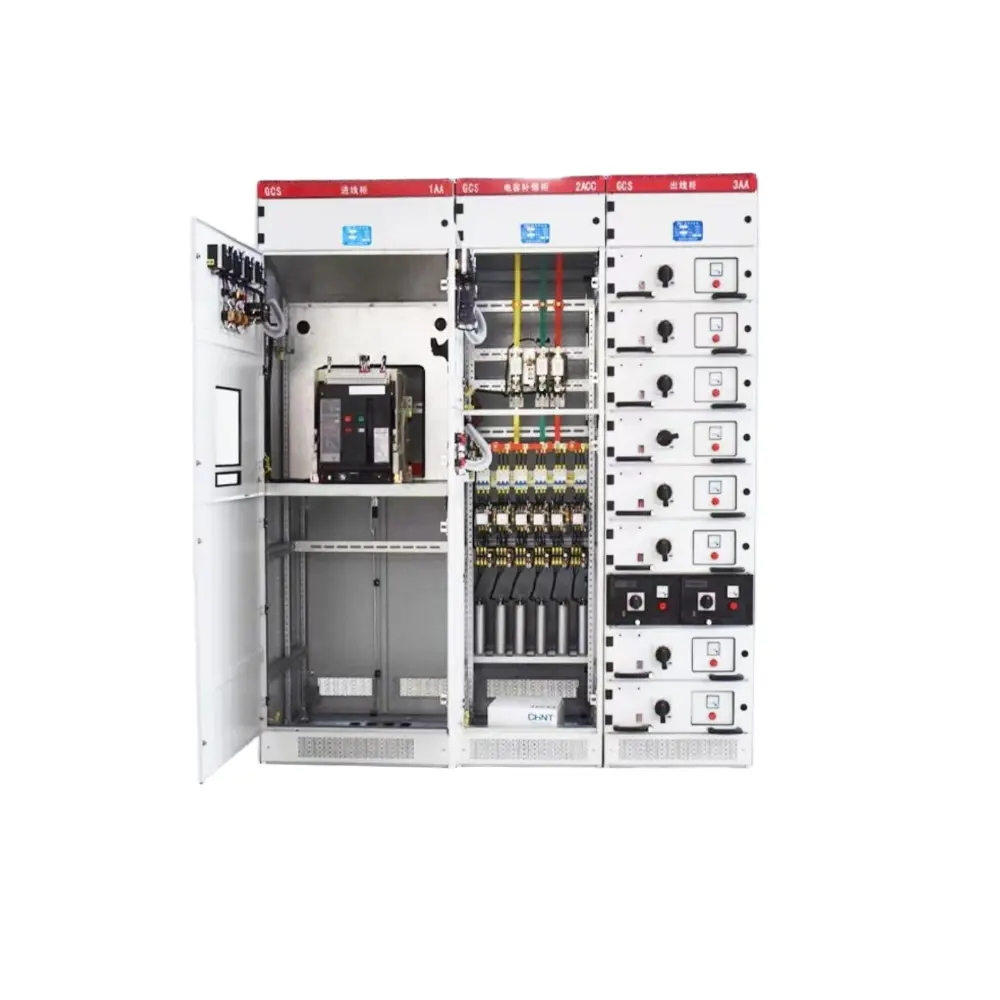

1. Hlavní součásti nízkonapěťových spínacích zařízení

Typický nízkonapěťový rozváděč používá atříkomorová nezávislá izolační konstrukce pro vyšší bezpečnost, spolehlivost a udržovatelnost:

A.Přihrádka jističe: Vertikálně uspořádané, schopné pojmout více jističů; každý okruh je nezávisle oddělen bez rušení.

B.Autobusový oddíl: Nachází se za oddělením jističe a je izolován izolačními přepážkami, aby se účinně zabránilo šíření poruchy.

C.Kabelový prostor: Nachází se v zadní nebo přední části skříně, vhodné pro připojení kabelů a údržbu, s velkým prostorem a standardizovanou kabeláží.

Podle stylu provozu a údržby:

D.Přístupné zezadu: Tradiční standardní struktura s velkým prostorem pro údržbu.

E.Přístupný zepředu: Montáž na stěnu, menší hloubka, úspora místa.

Nezávislý design oddělení zabraňuje náhodnému kontaktu s živými částmi během údržby, omezuje rozsah obloukových poruch a výrazně zlepšuje bezpečnost zařízení a personálu.

2. Klíčové jmenovité parametry

3. Indexy základního elektrického výkonu

a. Jmenovitý proud zkratu (SCCR)

Maximální zkratový proud, který může rozváděč v krátké době bezpečně odolat při poruše, který určuje zkratovou odolnost zařízení a je důležitou zárukou bezpečného provozu.

b. Krátkodobá odolnost proti proudu

Zkratový proud, který může rozváděč snést bez deformace nebo poškození během stanovené doby (obvykle 1 sekunda nebo 0,5 sekundy), což zajišťuje, že se systém nezhroutí při poruchových stavech.

c. Hodnocení přerušení

Maximální poruchový proud, který může jistič bezpečně přerušit. Musí být větší než očekávaný zkratový proud systému, jinak způsobí výbuch nebo požár.

d. Hodnocení ochrany proti vniknutí (Hodnocení IP)

· IP30: Zabraňuje kontaktu prstů s živými částmi

· IP40: Zabraňuje vniknutí cizích předmětů o průměru ≥1 mm

· IP54: Prachotěsný a odolný proti stříkající vodě, vhodný do vlhkého a prašného prostředí

e. Limit nárůstu teploty

Podle národních norem nesmí nárůst teploty rozváděče při dlouhodobém provozu při jmenovitém proudu překročit mezní hodnotu, čímž je zajištěna stabilita izolace a prodloužená životnost.

4. Základní technické klíčové body nízkonapěťových spínacích zařízení

(1).Struktura skříně a technologie oddělení

Přijímá tři nezávislé izolované oddíly: oddíl vypínače, oddíl sběrnice a oddíl kabelů, což účinně zabraňuje šíření oblouku a zlepšuje bezpečnost provozu a údržby.

(2)Technologie odolnosti proti zkratu a krátkodobé odolnosti

Vybaveno silnou zkratovou odolností, přesně vyhovujícím SCCR a krátkodobým výdržným proudem, aby se zajistilo, že nedojde k deformaci, posunutí sběrnice nebo zhroucení systému při poruchách.

(3)Technologie přerušení a selektivní koordinace jističe

Vypínací schopnost odpovídá maximálnímu poruchovému proudu systému. Regionální selektivita je realizována krátkodobým zpožděním a okamžitou koordinací ochrany, která omezuje výpadky pouze na poruchový okruh.

(4)Návrh systému přípojnic a řízení nárůstu teploty

Uspořádání přípojnic s nízkou impedancí, nízkou ztrátou a vysokým odvodem tepla pro přísné řízení dlouhodobého nárůstu provozní teploty, zajištění proudové kapacity, životnosti izolace a stability zařízení.

(5)Integrovaná technologie ochrany a měření

Integruje ochranu proti přetížení, zkratu, zemnímu svodu, přepětí, podpětí, ztrátě fáze a oblouku s inteligentními měřiči a senzory pro všestrannou bezpečnost.

(6)Inteligentní a digitální technologie

Podporuje on-line monitorování, dálkové ovládání, předpoplach při poruchách, energetické statistiky a komunikační sítě, přechod na bezobslužný a inteligentní cloudový provoz.

(7)Ochrana proti vniknutí a přizpůsobivost prostředí

Splňuje stupně ochrany IP30–IP54, přizpůsobuje se vlhkosti, prachu, korozi, prostředí s vysokou a nízkou teplotou pro lepší všestrannost a odolnost.

(8)Modulární a standardizovaný design

Modulární jednotky, standardizovaná rozhraní a flexibilní rozšíření zkracují dobu výroby, instalace a uvádění do provozu a snižují celkové náklady.

5. Ochranné funkce

Nízkonapěťový rozváděč je vybaven vícenásobnými ochranami pro zajištění bezpečnosti systému:

l Ochrana proti přetížení

l Okamžitá ochrana proti zkratu

l Zkratová ochrana proti zkratu

l Ochrana proti zemnímu spojení / zemnímu svodu

l Přepěťová a podpěťová ochrana

l Ztráta fáze a ochrana sledu fází

l Detekce poruchy oblouku (AFD)

l Pokročilý inteligentní rozvaděč také poskytuje:

l On-line sledování teploty

l Sledování částečného vypouštění

l Analýza kvality elektrické energie

l Dálkový alarm poruchy

6. Běžné konstrukční typy

Spínací zařízení pevného typu

Jednoduchá struktura, nízká cena, vysoká spolehlivost, vhodné pro obecné scénáře distribuce energie.

Spínací zařízení zásuvkového typu

Každý okruh je nezávislá zásuvka; údržbu lze provádět vytažením jedné zásuvky bez výpadku proudu, bez ovlivnění ostatních obvodů. Ideální pro nemocnice, datová centra a výrobní linky vyžadující vysokou spolehlivost.

Spínací zařízení výsuvného typu

Pro bezpečnější a rychlejší údržbu lze hlavní jistič zcela vytáhnout.

7. Rozdíly mezi nízkonapěťovými rozvaděči a rozvaděči

Rozváděč: Plně uzavřené, oddílově izolované, výsuvné jističe, krátkodobá výdrž 30 cyklů, podporující selektivní koordinaci, vyšší bezpečnost.

Rozvaděč: Otevřená konstrukce, pevné jističe, pouze 3-cyklová krátkodobá výdrž, nižší cena.

Rozváděč je vhodnější pro hlavní přívod, spojku a důležitá zatížení; rozvaděče slouží pro koncové rozvody napájení.

8. Inteligentní nízkonapěťový spínací přístroj

Inteligentní rozvaděč integruje:

① Inteligentní jističe

② Snímače proudu / napětí / teploty

③ Ochranná zařízení na bázi mikroprocesoru

④ Nástroje pro řízení spotřeby

⑤ Komunikace 4G / WiFi / Ethernet

Podporuje:

① Vzdálené monitorování a ovládání

② Statistiky a analýzy spotřeby energie

③ Předpoplach při poruše a automatické nahrávání

④ Propojení s inteligentními systémy distribuce energie

Jde o standardní konfiguraci pro chytré továrny, inteligentní budovy a datová centra.

9. Typické aplikační případy

l Velké závody na výrobu automobilů

Zajišťuje hlavní rozvod energie a řízení motoru pro lisovací, svářečské, lakýrnické a montážní dílny. Inteligentní rozváděč zásuvkového typu umožňuje nepřetržitou údržbu a přesnou lokalizaci závad, což zajišťuje nepřetržitou kontinuitu výroby.

l Velká datová centra (Tier IV)

Přijímá redundantní distribuci napájení se dvěma sběrnicemi a podporuje napájení skříně s vysokou hustotou s přepínáním na úrovni milisekund. Dostupnost systému dosahuje 99,999 %, což je ideální pro nepřetržitý provoz 7×24.

l Velké obchodní komplexy a nákupní centra

Distribuuje energii pro osvětlení, HVAC, výtahy, hasičské a obchodní okruhy. Inteligentní monitorování smyčky a statistiky spotřeby energie optimalizují správu napájení a snižují provozní náklady.

l Městské vodárny a čistírny odpadních vod

Pohání čerpadla, ventilátory, mřížky a dávkovací systémy ve vlhkém a prašném prostředí. Kompletní ochrana zajišťuje stabilní provoz obecního vodovodu a čištění odpadních vod.

l Nemocnice a zdravotní střediska třídy A

Dodává vysoce spolehlivý duální rozvod napájení pro operační sály, JIP, laboratoře a zobrazovací centra. Spínání s nulovým přerušením zaručuje lékařskou bezpečnost.

l FV a větrné elektrárny

Používá se pro soutok střídačů, řízení připojené k síti a distribuci energie akumulující energii, vhodné pro drsná venkovní prostředí s kompletní bezpečnostní ochranou.

l Letiště a železniční dopravní uzly

Zajišťuje vysoce spolehlivé napájení pro terminály, bezpečnostní systémy, prodej vstupenek a osvětlení. Automatické přepínání s dvojím výkonem zaručuje nepřetržitý provoz dopravního uzlu.

l Výškové obytné a chytré komunity

Používá se pro rozvody elektřiny v budovách, veřejné osvětlení, hašení požárů, výtahy a nabíjecí stanice. Kompaktní konstrukce a kompletní ochrana zlepšují kvalitu napájení komunity.

10. Velikost trhu a trendy vývoje

Velikost trhu

Globální trh: Přibližně 54–56 miliard USD v roce 2025, předpokládá se, že do roku 2032 překročí 83 miliard USD s CAGR 6 % až 7 %.

Čínský trh: Přibližně 169 miliard RMB v roce 2025, meziroční růst o 7,8 %; Čína je největším jednotným trhem na světě a představuje více než 21 % celosvětového podílu.

Klíčové ovladače: Nové energetické systémy, datová centra, nová energie, inteligentní výroba, městská infrastruktura a nabíjení elektromobilů.

Vývojové trendy

Inteligence se stává standardem

Inteligentní jističe, senzory, internet věcí, monitorování cloudu, předběžný poplach při poruchách a vzdálené O&M jsou široce přijímány a posouvají se od „pasivní ochrany“ k „aktivní predikci“.

Vyšší spolehlivost a upgrade bezpečnosti

Nezbytností se stává ochrana proti oblouku, monitorování částečného výboje, monitorování nárůstu teploty a selektivní koordinace; vyšší IP hodnocení a silnější zkratová odolnost.

Zelené a energeticky úsporné

Nízkoztrátové, vysoce účinné autobusy a komponenty, materiály s nízkým obsahem uhlíku a procesy šetrné k životnímu prostředí, splňující cíle uhlíkové neutrality.

Vyšší podíl zásuvkových/výsuvných typů

Rychlý růst v průmyslu, datových centrech, nemocnicích atd., podpora nepřetržité údržby a zajištění nepřetržitého napájení.

Hluboká adaptace na novou energii

Speciální řešení pro fotovoltaiku, větrnou energii, akumulaci energie a nabíjení elektromobilů, s ochranou proti zpětnému nabíjení, přepěťovou ochranou a řízením připojeným k síti.

Modulární, standardizovaný, kompaktní

Rychlejší instalace, menší půdorys, flexibilní rozšíření pro napájení s vysokou hustotou a rychlé dodání.

Závěr

Konstrukční návrh, konfigurace ochrany a výrobní proces nízkonapěťových rozváděčů, které jsou základním vybavením nízkonapěťových energetických rozvodů, přímo ovlivňují spolehlivost napájení, bezpečnost zařízení a bezpečnost personálu. Poháněno trendy inteligence, ekologizace, vysoké spolehlivosti a modularizace si toto odvětví udrží stabilní růst. Špičkové, značkové a globalizované schopnosti se stanou klíčovou konkurenceschopností. Výběr vysoce kvalitních a spolehlivých rozváděčů může účinně zlepšit stabilitu systémů distribuce energie, snížit rizika poruch a poskytnout pevnou podporu pro bezpečné a stabilní napájení

FAQ

1. Kde se převážně používají nízkonapěťové rozvaděče?

Používá se v továrnách, obytných oblastech, nákupních centrech, nemocnicích, datových centrech a komunálních projektech pro distribuci energie, řízení a ochranu.

2.Jaké jsou hlavní konstrukční typy?

Pevný typ, typ zásuvky a výsuvný typ, vybraný na základě požadavků na spolehlivost.

3.Co znamená hodnocení IP?

IP30/IP40 pro normální vnitřní prostředí; IP54 je prachotěsný a odolný proti stříkající vodě, vhodný pro vlhká a prašná místa.

4.Co je selektivní koordinace?Vypne pouze jistič nejblíže k poruše, čímž se zabrání rozsáhlým výpadkům napájení a zlepší se spolehlivost napájení.

5.Jaké jsou výhody inteligentního rozvaděče?

Dálkové monitorování, poruchový předalarm, energetické statistiky, automatický záznam, bezobslužný a chytrý provoz.

6. Lze rozváděč přizpůsobit?

Ano, podporujeme přizpůsobení proudu, napětí, obvodů, funkcí, velikosti a úrovně ochrany.

7. Jaká je dodací lhůta?

7–15 dní pro standardní produkty; 15–30 dní pro přizpůsobené projekty.
