Americká předinstalovaná rozvodna krabicového typu

Tato americká předinstalovaná rozvodna krabicového typu je také vybavena řadou bezpečnostních zařízení, včetně uzemňovacího systému, zařízení na ochranu proti poruchám a svodičů přepětí, což zajišťuje, že napájecí systém bude vždy bezpečně a spolehlivě fungovat. Design výrobku navíc klade důraz na snadnou instalaci a obsluhu. Jeho předmontované součásti zahrnují transformátory, jističe a rozváděče, které efektivně zkracují instalační cyklus a snižují náklady na pracovní sílu. Rozvodna je také vybavena pokročilým monitorovacím systémem, který operátorům umožňuje sledovat a řídit energetický systém v reálném čase prostřednictvím centrálního dispečinku. Prefabrikovaná modulární rozvodna amerického typu je vysoce kvalitním řešením pro průmyslové a komerční aplikace, splňující potřeby bezpečné a spolehlivé distribuce energie nákladově efektivním způsobem.

Technické parametry

● Pojistka

Vysokonapěťová strana americké předinstalované rozvodny krabicového typu využívá záložní ochrannou pojistku a zásuvnou pojistku v sérii pro ochranu v plném rozsahu. Záložní ochranná pojistka je vysokonapěťová pojistka omezující proud ponořená v oleji s velkou vypínací schopností. Zásuvné pojistky se spustí pouze tehdy, když dojde k poruše uvnitř transformátoru. Duální indukční pojistka může poskytnout dvojitou ochranu pro proud a teplotu. Pokud dojde k jejímu spálení, lze jádro pojistky snadno vyměnit na místě.

Struktura a posloupnost operací

1. Rozložení

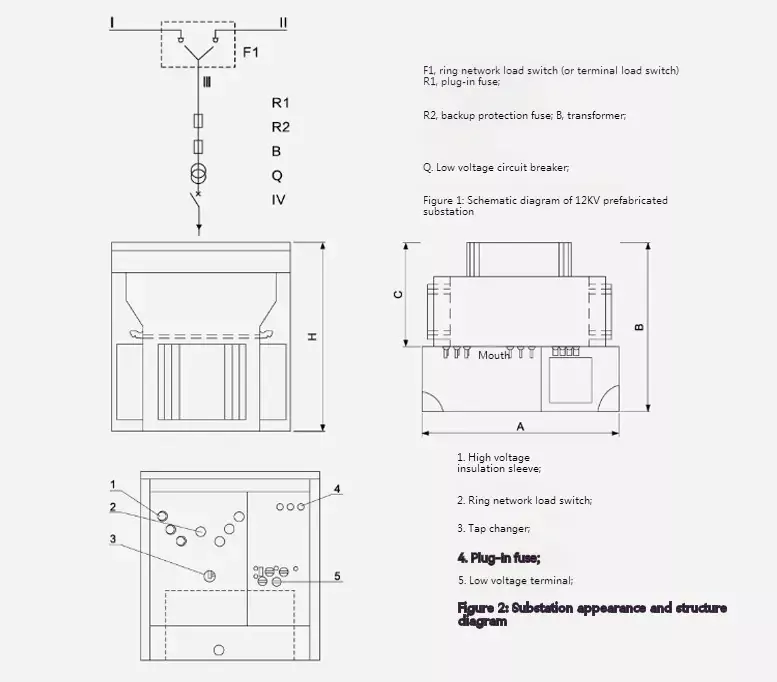

Tvar a struktura americké předinstalované rozvodny krabicového typu je znázorněna níže. Nádrž je rozdělena na horní vysokotlakou nádrž a spodní nádrž transformátoru. Tyto dvě části jsou pouze elektricky propojeny a olej necirkuluje. Mezi nimi "I" a "I" jsou napáječe kruhové sítě, "ll" je větev transformátoru a "V" je nízkonapěťový výstup.

Trafostanici lze použít pro kruhový síťový napájecí systém a koncový napájecí systém. Napájení vedení a větev "l III" se spíná zátěžovým spínačem kruhové sítě. Zároveň je vysokonapěťová strana transformátoru vybavena pojistkou na vstupním konci, která může chránit obvod odbočky a zabránit zkratové poruše, přetížení a přehřátí. Můžete si také zvolit bleskojistku pro zobrazení vysokého napětí a nízkého napětí. konec transformátoru je vyveden po průchodu ampérmetrem a nízkonapěťovým jističem.

Rozměry a hmotnost

2. Transformátor

Pro americké předinstalované rozvodny skříňového typu používáme nové třífázové olejové ponořené transformátory řady S9 a S11 s nízkými ztrátami naprázdno, nízkým nárůstem teploty, nízkou hlučností a nízkou výškou. Ztráty naprázdno i ztráty zatížení jsou nižší než u původního transformátoru S9.

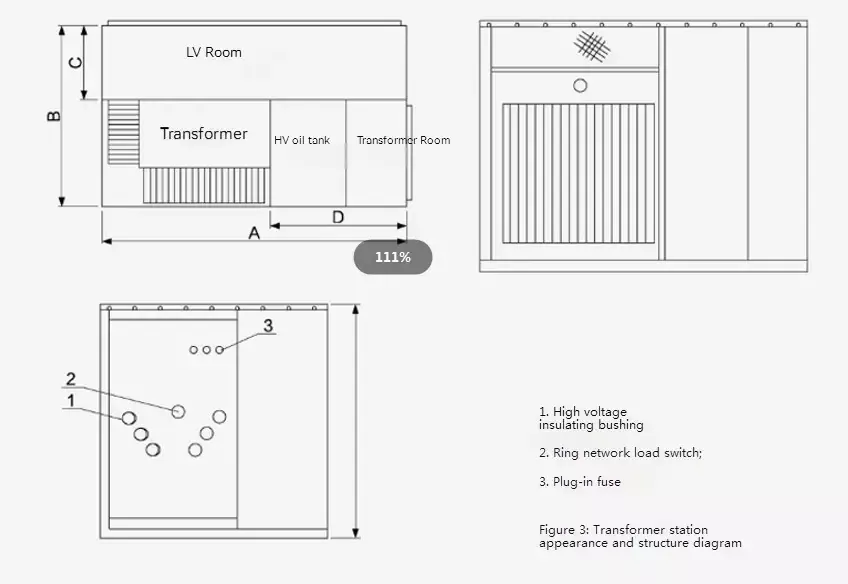

Transformátor má plně utěsněnou strukturu, která účinně izoluje znečištění vzduchu a vlhkost. V horní části olejové nádrže je ponechán vzduchový polštář 40-90 mm, který spolu s vlnitou strukturou pláště olejové nádrže hraje roli při chlazení a snižování vnitřního tlaku.

Rozměry a hmotnost
