JDZ Jednofázový transformátor napětí litý z epoxidové pryskyřice

Technologie odlévání z epoxidové pryskyřice způsobila revoluci v konstrukci jednofázových transformátorů napětí odlévaných z epoxidové pryskyřice JDZ, které jim poskytují vynikající izolaci, mechanickou pevnost a odolnost vůči vlivům prostředí. Je uznáván zejména pro svou spolehlivost a přesnost v jednofázových aplikacích. Díky kompaktnímu bezúdržbovému designu je vhodný pro vnitřní i venkovní instalace v různých průmyslových odvětvích.

Od elektráren po průmyslová zařízení a komerční budovy jsou naše napěťové transformátory nepostradatelnými nástroji pro správu energie a ochranu systému. Jejich schopnost udržovat přesnost za různých provozních podmínek z nich dělá preferovanou volbu pro inženýry a techniky systémů středního napětí.

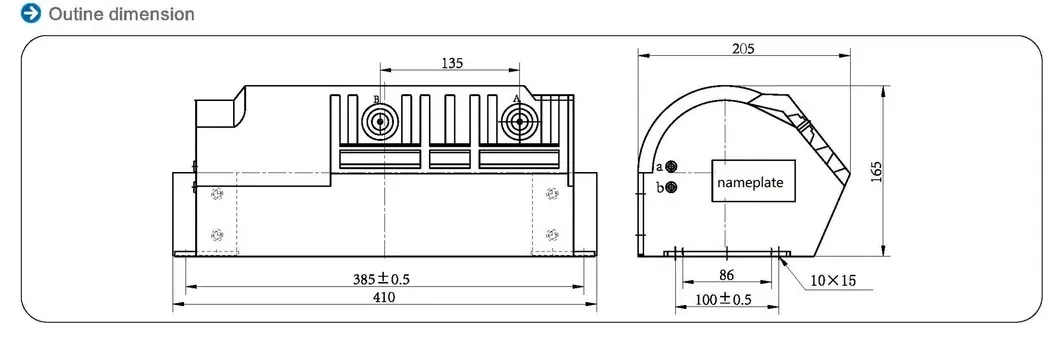

Specifikace

Co je JDZ jednofázový transformátor napětí litý z epoxidové pryskyřice?

Jednofázový transformátor napětí zalévaný z epoxidové pryskyřice JDZ je přesný přístrojový transformátor speciálně navržený pro měření napětí a ochranu v systémech elektrické energie. Toto zařízení funguje na principu elektromagnetické indukce pro transformaci vysokých primárních napětí na standardizovaná nízká sekundární napětí, typicky 110V nebo 100/√3V, vhodná pro připojení k měřicím přístrojům, ochranným relé a řídicím zařízením.

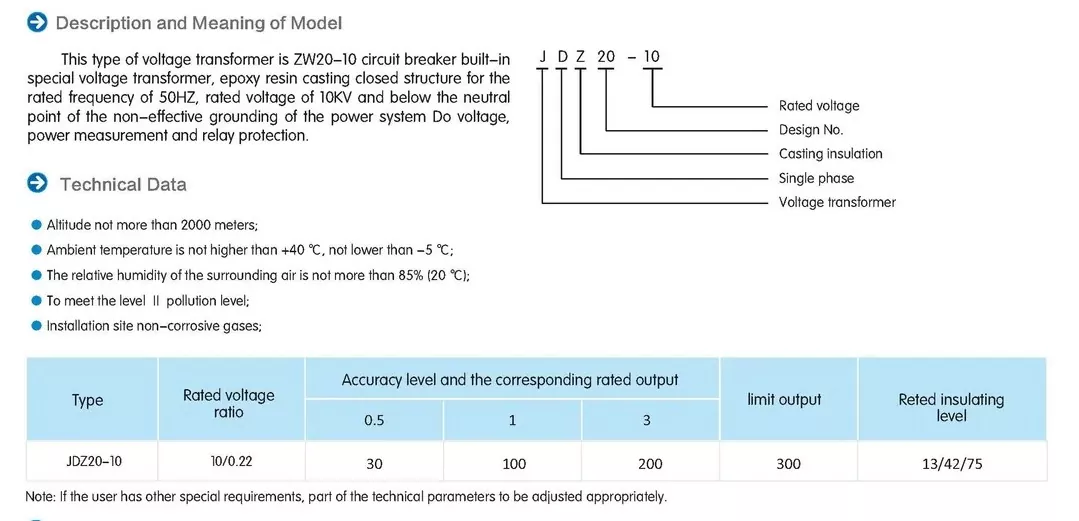

Konstrukce jádra transformátoru obsahuje laminace z vysoce kvalitní křemíkové oceli navinuté přesným měděným vinutím, vše zalité ve speciálně upravené epoxidové pryskyřici. Tento proces odlévání vytváří monolitickou strukturu, která poskytuje výjimečnou dielektrickou pevnost a zároveň eliminuje vzduchové kapsy, které by mohly vést k částečným výbojům. Označení JDZ se vztahuje k jeho jednofázové konfiguraci, přičemž „J“ označuje napěťový transformátor, „D“ představuje jednofázový a „Z“ označuje technologii odlévání epoxidové pryskyřice.

Mezi klíčové provozní charakteristiky patří definovaná třída přesnosti (typicky 0,2, 0,5 nebo 1,0), specifikovaná tepelná výkonnost a shoda s mezinárodními normami, jako je IEC 60044-2. Zařízení udržuje lineární transformační poměry v celém navrženém rozsahu napětí, což zajišťuje přesnost měření i během kolísání systému. Jeho konstrukce zahrnuje bariéry a optimalizaci povrchové vzdálenosti, aby se zabránilo sledování povrchu, což je zvláště důležité ve vlhkém nebo znečištěném prostředí.

Zapouzdření jednofázového napěťového transformátoru z epoxidové pryskyřice JDZ plní několik kritických funkcí: poskytuje mechanickou ochranu vinutí, vytváří bariéru odolnou proti vlhkosti a rozděluje elektrické napětí rovnoměrně po celé konstrukci. Výsledkem je transformátor s vynikající odolností proti zkratu a odolností vůči vlivům prostředí ve srovnání s konvenčními konstrukcemi plněnými olejem nebo suchým typem.

Klíčové vlastnosti

Jednofázový transformátor napětí zalévaný z epoxidové pryskyřice JDZ obsahuje několik charakteristických vlastností, které jej odlišují od běžných transformátorů napětí. Jeho konstrukce se zaměřuje na spolehlivost, přesnost a dlouhodobý výkon v náročných elektrických prostředích.

Systém zalití epoxidovou pryskyřicí představuje nejvýznamnější technologický pokrok transformátoru. Tato speciálně vytvořená sloučenina poskytuje výjimečné dielektrické vlastnosti s typickou dielektrickou pevností přesahující 20 kV/mm. Proces odlévání zajišťuje úplné ponoření všech aktivních součástí a vytváří izolační systém bez dutin, který zabraňuje částečnému výboji i při nepřetržitém provozu při jmenovitém napětí. Pryskyřičné složení obsahuje UV stabilizátory pro venkovní aplikace, které zachovávají integritu izolace i přes dlouhodobé vystavení slunečnímu záření.

Mechanická robustnost je dalším znakem konstrukce JDZ. Epoxidová pryskyřice tvoří pevný, nárazuvzdorný kryt, který chrání vnitřní součásti před vibracemi, mechanickým namáháním a náhodným nárazem. Tato konstrukce eliminuje potřebu externích ochranných krytů v mnoha aplikacích a snižuje celkovou instalační stopu. Nehořlavé vlastnosti tohoto materiálu splňují přísné požadavky na požární bezpečnost, aniž by vyžadovaly další protipožární nátěry.

Mezi vlastnosti elektrického výkonu patří nízké magnetické ztráty díky vysoce kvalitním jádrům z křemíkové oceli s orientovaným zrnem a přesně vinutým měděným vinutím. Transformátor vykazuje vynikající charakteristiky frekvenční odezvy, udržuje přesnost v širokém frekvenčním rozsahu od 15 Hz do 100 Hz. Jeho tepelný výkon zajišťuje stabilní provoz v teplotním rozsahu od -40 °C do +70 °C, přičemž teplotní koeficienty jsou v konstrukci pečlivě kompenzovány, aby byla zachována přesnost měření.

Transformátor zahrnuje pokročilé techniky třídění pole ve svém designu svorek pomocí zabudovaných elektrod a obrysů pro odlehčení napětí pro řízení distribuce elektrického pole. To zabraňuje korónovému výboji v místech vysokého napětí a zvyšuje dlouhodobou spolehlivost. Všechny živé části zůstávají zcela zapouzdřeny, což eliminuje nechráněná vysokonapěťová spojení a výrazně zlepšuje provozní bezpečnost.

Aplikace

Jednofázový napěťový transformátor JDZ zalévaný z epoxidové pryskyřice nachází široké uplatnění v různých sektorech elektroenergetiky díky svým všestranným výkonnostním charakteristikám a robustní konstrukci.

V zařízeních na výrobu energie tyto transformátory plní kritické role při měření výkonu generátoru, synchronizaci sítě a ochranných systémech. Poskytují přesné napěťové signály pro řídicí systémy turbín, budicí zařízení a zařízení pro korekci účiníku. Jejich kompaktní design umožňuje instalaci do prostorově omezených prostorů rozváděčů v blízkosti generátorů nebo zvyšovacích transformátorů.

Přenosové a distribuční sítě využívají transformátory JDZ pro měření výnosů v rozvodnách, monitorovacích bodech vývodů a propojovacích místech distribuované výroby. Umožňují přesné měření napětí pro systémy SCADA, algoritmy detekce poruch a zařízení pro automatickou regulaci napětí. Konstrukce z epoxidové pryskyřice se osvědčuje zejména v podzemních rozvodech, kde je prvořadá odolnost proti vlhkosti.

Průmyslové závody používají tyto transformátory pro systémy řízení procesů, monitorování kvality elektrické energie a ochranu zařízení. Těžký průmysl, jako jsou ocelárny, hliníkárny a chemické závody, těží z odolnosti JDZ vůči vibracím a odolnosti vůči prostředí s vodivým prachem. Transformátory se hladce integrují s kondenzátorovými bankami pro korekci účiníku a harmonickými filtry pro zlepšení kvality napájení.

Elektrické systémy komerčních budov obsahují transformátory JDZ pro hlavní měření služeb, měření nájemců a monitorování systému nouzového napájení. Jejich vlastnosti zpomalující hoření je předurčují k instalaci v elektrických místnostech bez dalších protipožárních opatření. Datová centra oceňují zejména jejich přesnost a spolehlivost pro monitorování spotřeby energie a řízení systému UPS.

Zařízení pro obnovitelné zdroje energie, včetně solárních farem a větrných elektráren, využívají tyto transformátory pro měření a ochranu propojení sítí. Jejich široká teplotní tolerance umožňuje venkovní instalaci v různých klimatických podmínkách a jejich odolnost vůči solné mlze je činí vhodnými pro aplikace na pobřežních větrných farmách.

Výhody použití epoxidové pryskyřice v napěťových transformátorech

Použití epoxidové pryskyřice v JDZ jednofázových napěťových transformátorech přináší četné technické a provozní výhody oproti tradičním izolačním metodám, což z ní činí preferovanou volbu pro moderní elektrické aplikace.

Vynikající dielektrické vlastnosti epoxidové pryskyřice poskytují výjimečný izolační výkon s dielektrickou pevností typicky 5-10krát větší než u běžných izolačních materiálů. To umožňuje kompaktnější návrhy transformátorů, aniž by byly ohroženy požadavky na elektrickou vzdálenost. Homogenní povaha odlévané pryskyřice eliminuje rozhraní mezi různými izolačními materiály a zabraňuje dielektrickým slabým místům, která by mohla vést k předčasnému selhání.

Odolnost epoxidové pryskyřice proti vlhkosti představuje výrazné zlepšení oproti papírovo-olejovým nebo lakovaným izolačním systémům. Na rozdíl od materiálů na bázi celulózy, které časem absorbují vlhkost, tvoří epoxid nepropustnou bariéru, která udržuje konzistentní izolační odpor po celou dobu životnosti transformátoru. Tato vlastnost je neocenitelná ve vlhkém prostředí nebo aplikacích vystavených periodické kondenzaci.

Mechanická stabilita je další klíčovou výhodou, přičemž vytvrzená pryskyřice tvoří tuhou matrici, která imobilizuje všechny vnitřní součásti. To zabraňuje pohybu vinutí při zkratových událostech, což je běžný režim selhání u konvenčních konstrukcí. Zapouzdření také chrání před prachem, chemikáliemi a korozivní atmosférou, které by mohly degradovat jiné izolační systémy.

Mezi výhody tepelného výkonu patří lepší odvod tepla ve srovnání s jednotkami plněnými olejem a vynikající tolerance tepelného cyklování oproti konstrukcím se suchým typem. Koeficient tepelné roztažnosti epoxidové pryskyřice lze upravit tak, aby odpovídal koeficientu zapuštěných vodičů, čímž se minimalizuje tepelné namáhání při změnách zatížení. Výsledkem je zlepšená dlouhodobá stabilita elektrických parametrů.

Z hlediska údržby nevyžaduje JDZ jednofázový napěťový transformátor zalévaný z epoxidové pryskyřice prakticky žádnou běžnou údržbu, což eliminuje potřebu pravidelného testování oleje, vysoušení nebo měření izolačního odporu. Utěsněná konstrukce zabraňuje vnikání kontaminace a udržuje konzistentní výkonnostní charakteristiky po celá desetiletí provozu.

Mezi přínosy pro životní prostředí patří absence hořlavého izolačního oleje, snížení nebezpečí požáru a eliminace potenciálních rizik kontaminace půdy. Moderní epoxidové přípravky splňují přísné ekologické předpisy týkající se těkavých organických sloučenin a obsahu nebezpečných látek.
