Venkovní prefabrikovaná rozvodna evropského typu

Venkovní prefabrikovaná rozvodna evropského typu má integrovaný design tři v jednom kombinující vysokonapěťové rozváděče, transformátory a nízkonapěťové rozváděče pro silnou úplnost systému; Komplexní vysokonapěťová/nízkonapěťová ochrana zajišťuje bezpečný, spolehlivý provoz a zjednodušenou údržbu; Vyznačuje se kompaktním půdorysem, sníženými investicemi, krátkým výrobním cyklem a snadnou mobilitou; Flexibilní konfigurace zapojení; Jedinečná struktura: Dvouvrstvý voštinový kompozitní panel poskytuje robustní izolaci, odvod tepla, ventilaci, estetický vzhled a vysoké IP hodnocení. Materiály krytu zahrnují nerezovou ocel, slitinu titanu, slitinu hliníku, ocel válcovanou za studena a ocel s barevným povlakem; K dispozici je více konfigurací: univerzální, vilové, kompaktní atd. Vysokonapěťové kruhové hlavní jednotky mohou být vybaveny terminály pro automatizaci sítě (FTU) pro spolehlivou detekci zkratů a jednofázových zemních poruch. Disponuje „čtyřmi vzdálenými“ funkcemi (dálkové ovládání, dálkové měření, dálková signalizace, dálkové nastavení), což usnadňuje upgrady automatizace distribuční sítě.

Technické parametry

Poznámka: Položky 5 a 6 nejsou nutné, pokud je výkon transformátoru menší než 200 kVA.

Podmínky použití

Při objednávce musí uživatelé poskytnout následující informace:

• Nadmořská výška: W 1000m;

• Okolní teplota: ·25. (:~+40. (:;

• Relativní vlhkost: denní průměrná hodnota není vyšší než 95 % a měsíční průměrná hodnota není vyšší než 90 %;

• Antivibrační úroveň: horizontální zrychlení 0,4 m/s2, vertikální zrychlení 0,15 m/s2;

• Potvrďte, že místo instalace nebude trpět silnými otřesy, vážným znečištěním a chemickou korozí a nehrozí nebezpečí vodivého prachu nebo výbuchu. Pokud nesplňuje požadavky normálních podmínek použití, kontaktujte prosím Ceho pro řešení.

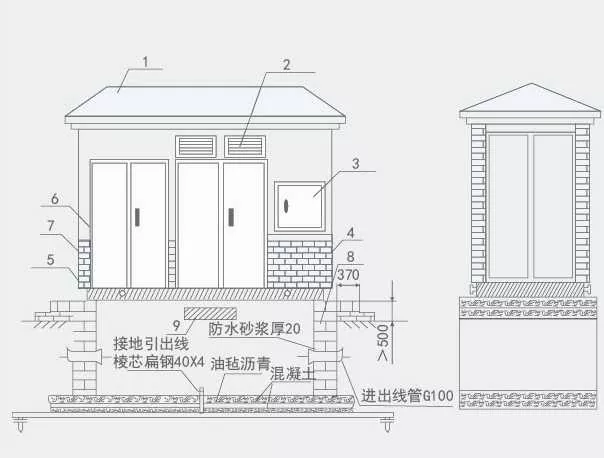

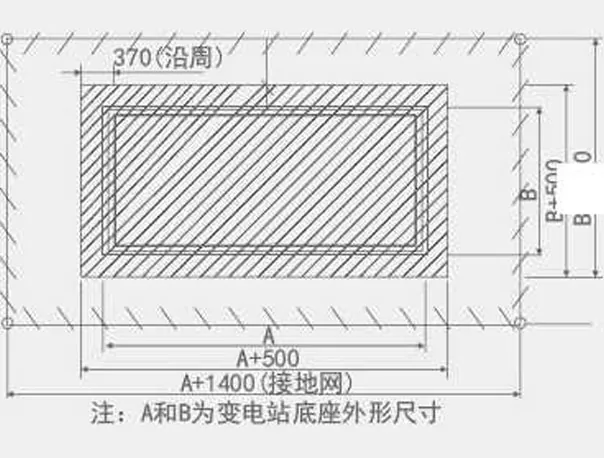

Montážní rozměrový výkres

1. Střecha

2. Žaluzie

3. Externí měřicí box

4. Zvedací kroužek

5. Nasaďte pevný podvozek

6. Dveře

7. Pásová cihla, povrch imitace cihlové zdi

8. Betonový základ

9. Větrací otvor základu hrobky

Nutno vědět při objednávce

V době vaší objednávky musíte poskytnout následující informace:

·Požadavky na model, kapacitu, množství, barvu a velikost, materiál pláště;

·Model transformátoru, výkon, režim připojení, rozsah odbočování a požadavky na impedanci;

· Schéma primárního zapojení na straně vysokého napětí, model součásti, specifikace a požadavky;

·Transformátorový olej (25 #, 45 #, olej s vysokým bodem vznícení);

·Požadavky na konfiguraci pro inteligentní sítě pro správu napájení nebo sítě pro správu majetku;

·Požadavky na životní prostředí pro použití.
