Co je nízkonapěťový výsuvný spínací přístroj MNS

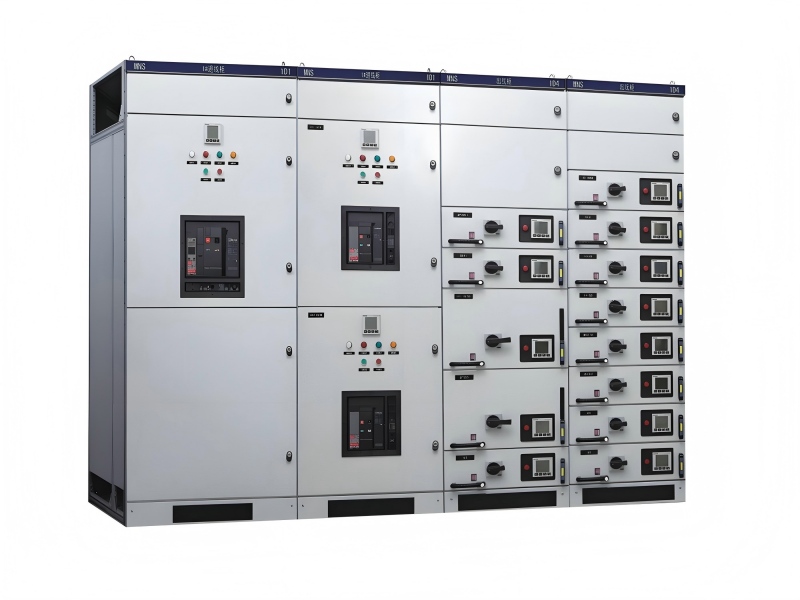

Nízkonapěťový výsuvný spínací přístroj MNS

Nízkonapěťový výsuvný rozváděč MNS je modulové kombinované zařízení speciálně navržené pro nízkonapěťové rozvodné systémy, použitelné pro elektrické sítě se střídavým kmitočtem 50-60Hz a jmenovitým provozním napětím 660V a nižším.

Jeho jádrová struktura je sestavena s 25mm modulovými ocelovými rámy C-profilu, vyznačující se třípolohovým designem (spojený/testovací/oddělený) pro zásuvkové jednotky a podporující smíšenou konfiguraci 1-3 hlavních jednotek a také 1/4 a 1/2 dílčích jednotek. Celková efektivní instalační výška skříně dosahuje 1800 mm. Maximální jmenovitý proud horizontální přípojnice tohoto zařízení může dosáhnout 5000A a výdržný proud vertikální přípojnice se pohybuje od 900A do 1600A, se stupněm krytí IP30 až IP54.

Jeho aplikační scénáře zahrnují konvenční prostředí, jako jsou elektrárny, průmyslové a těžařské podniky a komunální výstavba. Po speciální úpravě může být také použit v extrémních prostředích, jako jsou ropné plošiny na moři a jaderné elektrárny.

Obsah

1. Struktura jádra

2. Technické vlastnosti

3. Přizpůsobivost prostředí

4. Typické aplikace

5. Inovativní design

6. Kontrola kvality

1. Struktura jádra (modulární, modul E=25mm)

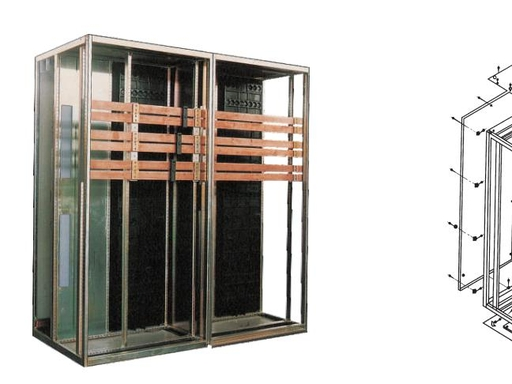

1.1 Rám skříně

- Materiál: Za studena válcované ocelové profily ve tvaru C s 25mm modulovými otvory, galvanizované a práškově stříkané pro vynikající antikorozní vlastnosti a spolehlivé uzemnění.

- Běžné rozměry: Výška 2200 mm, šířka 400/600/800 mm, hloubka 800/1000 mm.

- Konstrukce příčky: Nezávislý funkční oddíl, oddíl přípojnic a kabelový oddíl s bezpečnou izolací mezi každou oblastí.

1.2 Funkční jednotky (typ s výsuvem jádra)

(1) PC jednotka (napájecí článek, příchozí / sběrnicová spojka / vysokoproudový napáječ)

- Přijímá pevnou nebo výsuvnou konfiguraci, vybavenou jističi, jako je Emax pro aplikace s velkým proudem.

- Montážní poloha: Horní nebo zadní část skříně, připojená k hlavní přípojnici s vysokou vypínací schopností.

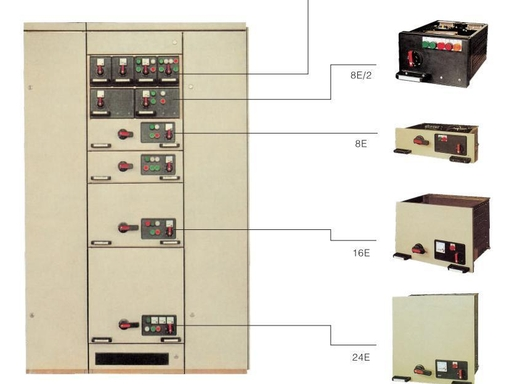

(2) Jednotka MCC (Centrum ovládání motoru, zásuvka)

- Standardní velikosti zásuvek: Výška 100/150/200 mm (4E/6E/8E).

- Funkce: Řízení motoru (přímý start / start hvězda-trojúhelník / měkký start), napájení, osvětlení a ovládací obvody.

- Tři pracovní polohy: Pracovní (připojeno), Test (izolováno), Vytahování (vypnuto), vybavené mechanickými blokováními, aby se zabránilo nesprávné funkci.

(3) Kompenzační jednotka

- Instalováno s kondenzátory a tlumivkami pro kompenzaci jalového výkonu a potlačení harmonických.

(4) Měřicí jednotka

- Vybaveno PT, CT a elektroměry pro realizaci měření elektrické energie a provozního monitorování.

1.3 Systém přípojnic

- Hlavní přípojnice: měděné lišty TMY, horizontálně uspořádané s izolačními podpěrami pro rozvod energie.

- Distribuční přípojnice: Svisle uspořádané a připojené k zásuvkám pomocí zásuvných spojů pro spolehlivý výkon kontaktů.

- Systém uzemnění: Kompletní uzemnění korpusu skříně, rámu a zásuvek pro zajištění trvalé ochrany.

1.4 Ochrana a bezpečnost

- Stupeň ochrany: Standardní IP30, přizpůsobitelné IP40/IP54 pro ochranu před úrazem elektrickým proudem a cizími předměty.

- Blokovací zařízení: Mechanická blokování pro třípolohové zásuvky, blokování mezi jističi a odpojovači, jakož i blokování dveří a vypínačů.

- Izolační struktura: Vysoce pevné nehořlavé technické plastové přepážky pro prevenci elektrického oblouku a ochranu před náhodným dotykem.

2. Technické vlastnosti

Optimalizovaný design založený na technologii ABB realizuje montáž různých komponent pomocí modularizace. Zásuvková jednotka je vybavena mechanickým blokovacím zařízením pro podporu rychlého zapojování a odpojování. Zásuvný modul hlavního obvodu se vyznačuje vynikající krátkodobou výdrží a vysokou vypínací schopností s vynikající dynamickou a tepelnou stabilitou. Flexibilní elektrické schéma může splnit většinu scénářů distribuce energie.

Skříň má silnou kostru s profilem C s dvojitou antikorozní úpravou ocelového plechu válcovaného za studena a hliníkového zinkového plechu. Vnitřní funkční oblasti zahrnují horizontální oddíl přípojnic, oddíl elektrických součástí a oddíl kabelů, které jsou fyzicky izolovány konstrukčními plastovými deskami zpomalujícími hoření. Standardní skříň se vyznačuje kompletní modulární smíšenou konfigurací a silnou přizpůsobivostí scény.

3. Přizpůsobivost prostředí

Běžný rozsah provozních teplot není vyšší než +40 ℃ a ne nižší než -5 ℃ pro teplotu okolního vzduchu, přičemž průměrná teplota během 24 hodin nepřesahuje +35 ℃. Pokud jde o vlhkostní podmínky, relativní vlhkost nesmí překročit 50 % při maximální teplotě +40 °C a může dosáhnout až 90 % při +20 °C.

Systémy pro odvod tepla se dvěma režimy jsou konfigurovány pro speciální prostředí. Režim chlazení vzduchem využívá pohyblivé desky pro odvod tepla a adsorpční sítě s aktivním uhlím, zatímco režim chlazení vodou využívá stočené vodní trubky pro cirkulující odvod tepla. Provozní režim lze automaticky přepínat podle čidel vlhkosti.

4. Typické aplikace

V oblasti výroby elektrické energie toto zařízení slouží jako rozvodná skříň pro řízení motorů s velkým výkonem a je vybaveno běžnými sériovými jističi. V aplikacích rozvoden využívá vertikální přípojnice dvouvrstvou konstrukci se stabilním nepřetržitým výkonem při přenosu proudu. Pro scénáře petrochemického průmyslu jsou vybrány skříně se stupněm ochrany IP54 a oddíl přípojnic je opatřen nátěrem odolným vůči kyselinám a zásadám.

Vylepšený patentovaný model uvedený na trh v roce 2024 přidává elektrické teleskopické tyčové synchronní ovládací zásuvky a rotační struktury filtračních sít, což zlepšuje provozní účinnost a spolehlivost při výrobě energie, přenosu a distribuci.

5. Inovativní design

Patent užitného vzoru (CN215221413U) společnosti Jiangsu Linmai Electric z roku 2024 realizuje spojení více zásuvek s elektrickými teleskopickými tyčemi ovládajícími synchronní pohyb tří skupin pevných desek.

Patent na vynález (CN114665407A) Shandong Dingsheng v roce 2024 zahrnuje provedení odolné proti vlhkosti. Modulární struktura zásuvky, duální systém odvodu tepla a spouštěcí mechanismus indukce vlhkosti zlepšují přizpůsobivost ve vlhkém prostředí. Spojovací zařízení horní přepážky skříně a nádrže na vodu účinně brání zpětnému toku dešťové vody a struktura spodního vedení toku zlepšuje účinnost odvodnění.

6. Kontrola kvality

Produkt získal certifikaci CCC a ve výrobním procesu implementuje standard GB7251.1-2005. Tovární test zahrnuje test dielektrické pevnosti 2500V/1min.

Přepravní specifikace omezuje množství jedné zásilky na ne více než 4 jednotky a vertikální odchylka zdvihu musí být menší než 15 stupňů. Během uvádění do provozu jsou nutné více než tři testy zasunutí zásuvek, aby byl zajištěn kvalifikovaný přechodový odpor kontaktů.

Shrnutí

Rozváděč MNS je špičkové nízkonapěťové kompletní zařízení s modulární konstrukcí, výsuvnou strukturou, vysokou bezpečností, pohodlnou údržbou a inteligentní rozšiřitelností. Díky spolehlivé konstrukci, stabilnímu napájení a flexibilní údržbě se stal preferovaným běžným zařízením pro nízkonapěťové distribuční systémy v průmyslových a klíčových stavebních projektech.
