Středněnapěťový napájecí kabel

Cceho je přední výrobce a dodavatel vysokonapěťových napájecích kabelů – nabízí služby OEM/ODM s konkurenčními továrními cenami! Jmenovitý kabel 5kV- 35kV se používá pro distribuční obvody v průmyslových a komerčních instalacích. Vysokonapěťový napájecí kabel je vhodný pro použití ve vlhkých nebo suchých místech, instalovaný v kanálech, kanálech a pod širým nebem, ve vzduchu nebo přímo v zemi, jak to povoluje NEC. Teplota nesmí překročit 105°C (MV105).

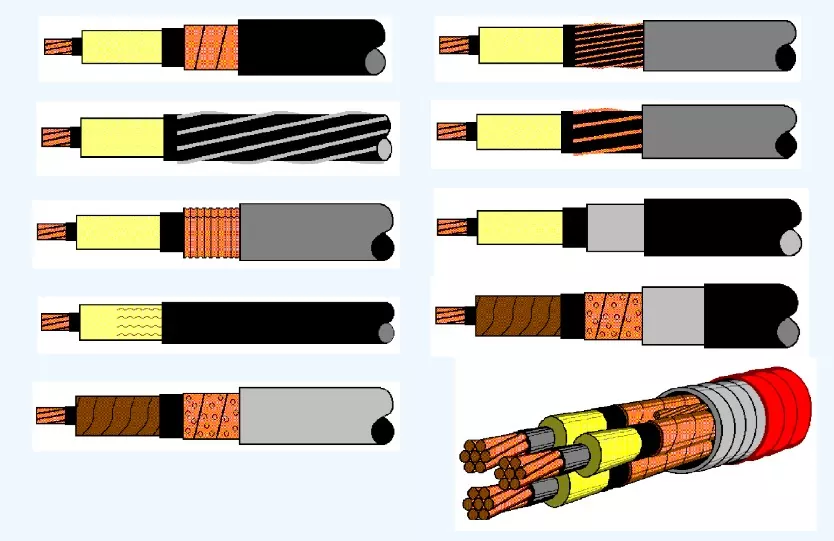

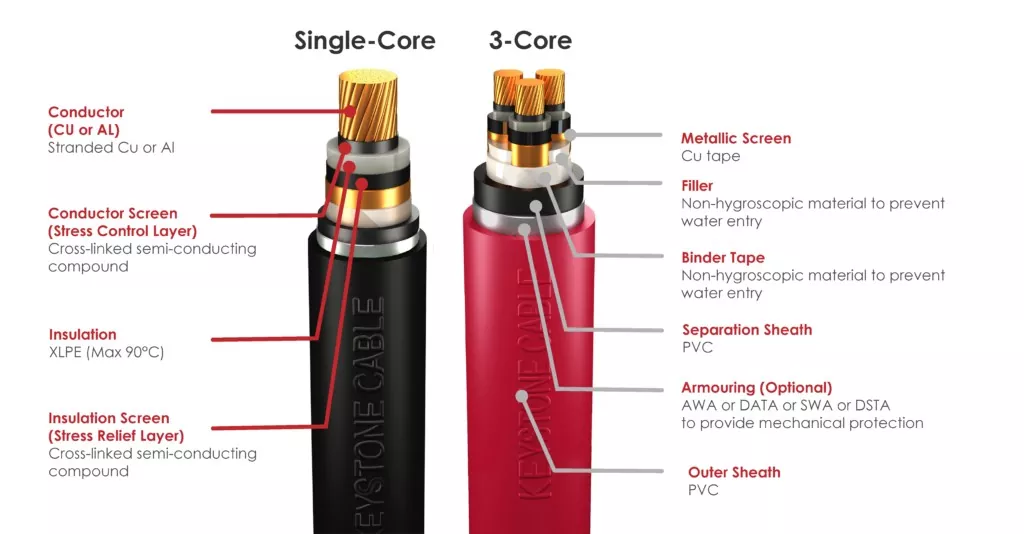

Konstrukce VN kabelu

Dirigent

Pro konstrukci našich VN kabelů používáme 2 typy vodičů: měď a hliník.

· Měď: Vyrobeno z elektrolytické mědi o čistotě přesahující 99,95 %.

· Hliník: Taženo z hliníkových ingotů s minimální čistotou 99,70 %.

Obrazovka vodiče

Naše stínění vodičů je extrudovaná zesíťovaná polovodivá sloučenina, která pokrývá kovový vodič. Tato vrstva působí jako napěťový bod v izolaci a potenciálně oslabuje její dlouhodobou životnost.

Izolační clona

Izolační clona je zesíťovaná polovodivá hmota extrudovaná přes izolaci. Poskytuje hladký povrch, který slouží jako přechodový materiál mezi izolací, kde existuje elektrické pole, a vodivým kovovým stíněním, kde je elektrické pole nulové. Tím se snižuje napětí na izolační vrstvě.

Kovová obrazovka

Kovová clona se obvykle skládá z vrstvy spirálovitě nanesené měděné pásky s přesahem přes izolační clonu. Kovové stínění v 3-žilovém kabelu zajišťuje, že elektrické pole zůstane obsaženo v jádru kabelu.

Sestava kabelu (volitelné)

U 3-žilových kabelů jsou identifikační tao (hnědá, černá, šedá) umístěny pod kovovým stíněním před položením žil.

Mezi položená jádra je aplikováno nehygroskopické polypropylenové plnivo, které poskytuje kruhový tvar celého kabelu. Polypropylenová páska(y) nebo PETP (Polyesterová) páska(y) se používá jako bariérová páska přes položená jádra.

Separační pouzdro (volitelné)

Všechny pancéřované kabely obsahují extrudovanou vrstvu oddělovacího pláště z černého PVC , MDPE nebo LSZH  aplikovaném na jádro nebo položená jádra, aby se zabránilo korozi oddělením různých kovů a zabráněním galvanickým efektům.

Brnění (volitelné)

U pancéřovaných kabelů je pancéřování aplikováno přes oddělovací plášť pro dodatečnou mechanickou ochranu. Jednožilové kabely používají hliníkové dráty (AWA), dvojité hliníkové páskové pancíře (DATA), zatímco vícežilové kabely používají pancíř z pozinkovaného ocelového drátu (SWA) nebo dvojitý pozinkovaný ocelový páskový pancíř (DSTA).

Vnější plášť

Všechny vysokonapěťové napájecí kabely mají extrudovaný vnější plášť z PVC , MDPE nebo LSZH přes jádro, položené jádro nebo pancíř. Tento plášť, obvykle černý, chrání kabely před slunečním zářením a termity. Po dohodě mezi výrobcem a kupujícím lze dodat i jinou barvu.
