Jak vybrat jističe?

Při výběru jističů je třeba zvolit kategorii použití podle konkrétních podmínek použití a zvolit parametry jako jmenovité pracovní napětí, jmenovitý proud a nastavovací proud vybavovacího zařízení. Ochranné charakteristiky by měly být vybrány s ohledem na ochrannou charakteristiku poskytnutou vzorky produktů a měly by být ověřeny zkratové charakteristiky a koeficient citlivosti. Klasifikace jističů (1) Rámový jistič (ACB)

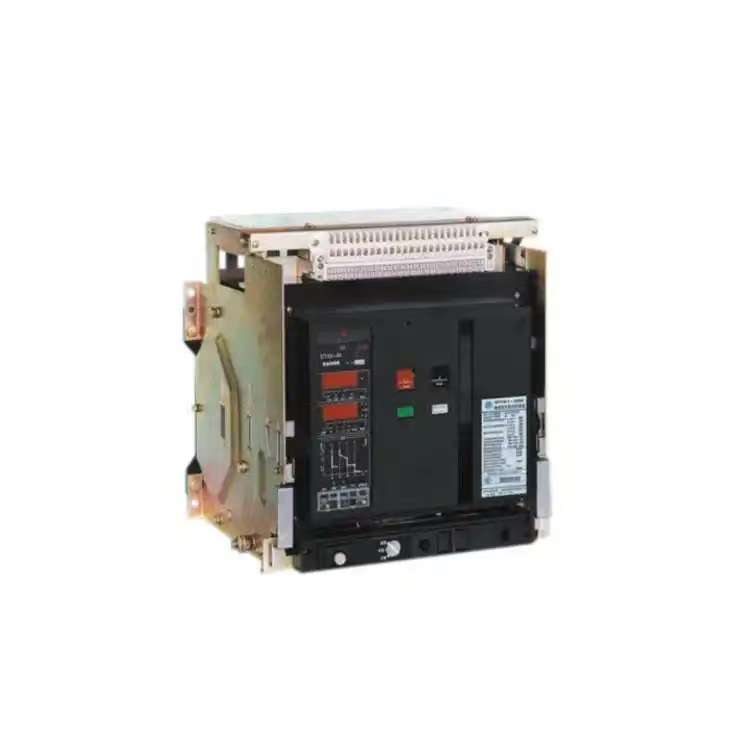

Rámový jistič, známý také jako univerzální jistič, všechny jeho části jsou instalovány v izolovaném kovovém rámu, který je obvykle otevřený a lze jej vybavit různým příslušenstvím. Je vhodné vyměnit kontakty a díly a často se používá v hlavním vypínači na konci napájecího zdroje. Nadproudová spoušť zahrnuje elektromagnetickou, elektronickou a inteligentní spoušť. Jistič má čtyřstupňovou ochranu pro velké zpoždění, krátké zpoždění, mžikové a zemní spojení a hodnota nastavení každé ochrany je upravena v určitém rozsahu podle stupně jejího pláště.

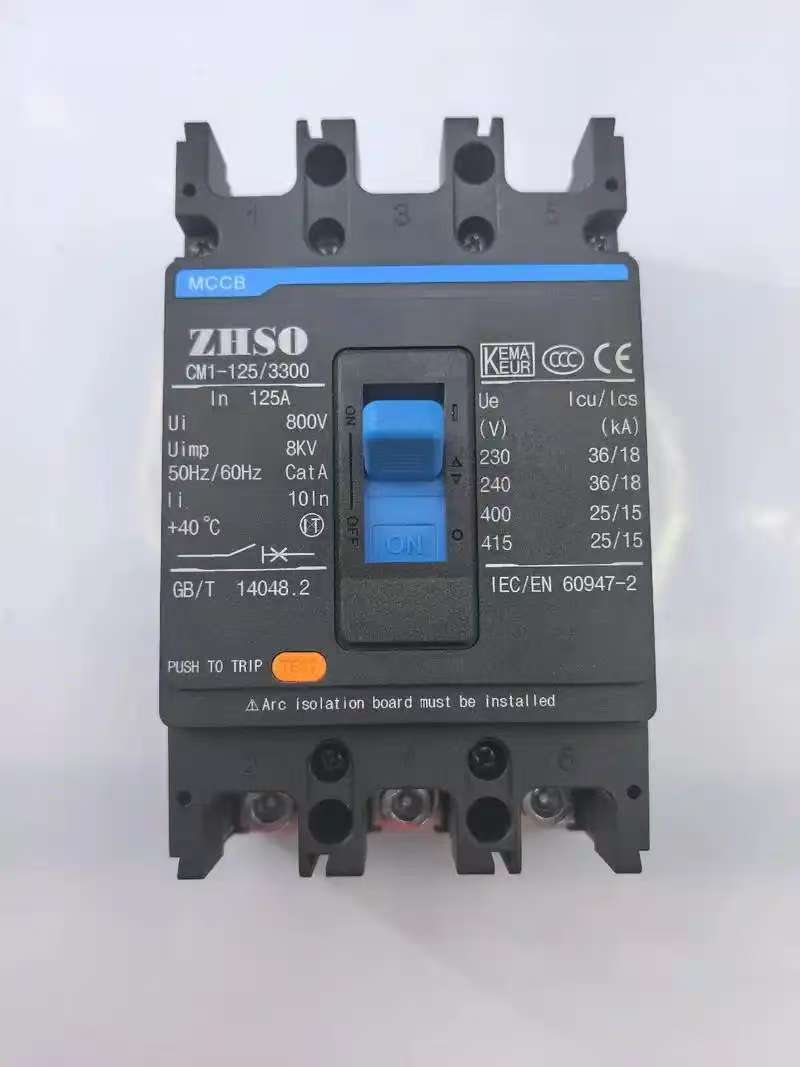

     (2) jistič obvodu (MCCB)

Jistič lisovaného pouzdra se také nazývá jistič zařízení a vnější kontakt svorky zemnícího vodiče, zhášecí komora oblouku, spoušť a ovládací mechanismus jsou všechny instalovány v plastovém pouzdru. Pomocné kontakty, podpěťová spoušť a vypínací spoušť jsou většinou modulární a konstrukce je velmi kompaktní. Obecně se s údržbou nepočítá, takže jsou vhodné pro ochranné spínače větví. Lisované jističe obvykle obsahují termomagnetické vypínací jednotky, zatímco velké jističe jsou vybaveny polovodičovými vypínacími senzory.

Existují dva druhy nadproudových vypínacích zařízení pro jističe s lisovaným pouzdrem: elektromagnetické a elektronické. Elektromagnetické jističe jsou obecně neselektivní jističe s pouze dvěma ochrannými režimy: s dlouhým zpožděním a okamžitým. Elektronický jistič má čtyři ochranné funkce: dlouhé zpoždění, krátké zpoždění, okamžitý a zemní zkrat. Některé nové produkty elektronických jističů mají také funkci regionálního selektivního blokování.

Skříňové jističe se obecně používají pro ovládání a jištění distribučních vývodů, hlavního vypínače bočních nízkonapěťových vývodů malých distribučních transformátorů, ovládání silových distribučních svorek a také pro výkonové vypínače různých výrobních strojů.

Rámový jistič je vhodný pro AC 50Hz, jmenovité napětí 380V, 660V a jmenovitý proud 200A-6300A distribuční síť. Používá se především k rozvodu elektrické energie a ochraně vedení a napájecích zařízení před přetížením, podpětím, zkratem, jednofázovým uzemněním a jinými poruchami. Jistič má různé inteligentní ochranné funkce a může dosáhnout selektivní ochrany. Za normálních podmínek jej lze použít pro občasné spínání linek. Pro ochranu motoru před přetížením a zkratem v síti se střídavým napětím 50Hz a 380V lze použít jističe pod 1250A.

Rámové jističe se také často používají v hlavním výstupním spínači, sběrnicovém spínači, velkokapacitním spínači napáječe a velkorozměrovém spínači ovládání motoru na straně 400V transformátoru.

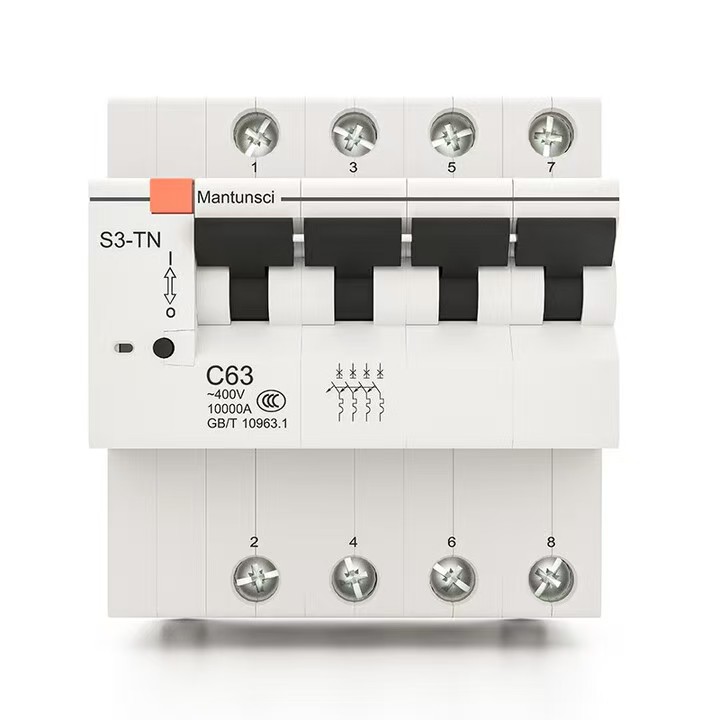

(3) Miniaturní jistič (MCB)

Miniaturní jistič je jedním z nejpoužívanějších koncových ochranných spotřebičů v elektrických koncových rozvodných zařízeních budov. Používá se pro ochranu proti zkratu, přetížení a přepětí jednofázových a třífázových pod 125A, včetně unipolárních 1P, bipolárních 2P, tripolárních 3P a kvadrupólových 4P.

Miniaturní jistič se skládá z ovládacího mechanismu, kontaktů, ochranných zařízení (různá vypínací zařízení) a systému zhášení oblouku. Jeho hlavní kontakt se ovládá ručně nebo elektricky sepne. Po sepnutí hlavního kontaktu volný vypínací mechanismus uzamkne hlavní kontakt v sepnuté poloze. Cívka nadproudové spouště a tepelný článek tepelné spouště jsou zapojeny do série s hlavním obvodem a cívka podpěťové spouště je zapojena paralelně k napájení.

V elektrotechnickém návrhu občanských staveb se miniaturní jističe používají především při přetížení, zkratu, nadproudu, ztrátě napětí, podpětí, uzemnění, svodu, automatickém spínání duálních zdrojů a ochraně a provozu motorů při jejich častém spouštění.

Základní charakteristické parametry jističe

(1) jmenovité pracovní napětí Ue

Jmenovité pracovní napětí se vztahuje na jmenovité napětí jističe, které může pracovat nepřetržitě za specifikovaných podmínek normálního použití a výkonu.

V Číně je maximální pracovní napětí 1,15 násobek jmenovitého napětí systému na napěťové úrovni 220 kV a nižší. Úroveň napětí 330 kV a vyšší je 1,1 násobek jmenovitého napětí jako nejvyšší pracovní napětí. Jistič dokáže udržet izolaci pod nejvyšším pracovním napětím systému a lze jej zapínat a vypínat podle specifikovaných podmínek.

(2) Jmenovitý proud In

Jmenovitý proud se vztahuje k proudu, který může spoušť procházet po dlouhou dobu v okolním prostředí

teplota je nižší než 40 ℃. U jističe s nastavitelnou spouští je to maximální proud, který může spouště procházet po dlouhou dobu.

Když okolní teplota překročí 40 ℃, ale ne vyšší než 60 ℃, je povoleno pracovat po dlouhou dobu se sníženým zatížením.

(3) Aktuální hodnota nastavení Ir přetížení spouště

Proud překročí aktuální nastavenou hodnotu Ir vypnutí a jistič včas vypne. Představuje také maximální proud, který jistič vydrží bez vypnutí. Tato hodnota musí být větší než maximální zatěžovací proud Ib, ale menší než maximální proud Iz povolený vedením.

Ir tepelného vypínacího relé lze obvykle nastavit v rozsahu 0,7 ~ 1,0 palce, ale pokud se použije elektronické zařízení, bude jeho rozsah nastavení větší, obvykle 0,4 ~ 1,0 palce. U jističů vybavených nenastavitelným nadproudovým vybavovacím relé Ir=In.

(4) Hodnota nastavení proudu při zkratu Im

Zkratové vypínací relé (okamžité nebo krátké zpoždění) se používá k rychlému vypnutí jističe, když se objeví vysoká hodnota poruchového proudu a jeho prahová hodnota je Im.

(5) jmenovitý krátkodobý výdržný proud Icw

Vztahuje se na aktuální hodnotu, která může projít během dohodnutého času. Hodnota proudu projde vodičem v dohodnutém čase a vodič se nepoškodí přehřátím.

(6) vypínací schopnost

Vypínací schopnost jističe se týká schopnosti jističe bezpečně vypnout poruchový proud, který nemusí nutně souviset s jeho jmenovitým proudem. Předtím jsou specifikace 36KA, 50KA a další. Obecně se dělí na mezní zkratovou vypínací schopnost Icu a provozní zkratovou vypínací schopnost Ics.

Obecné zásady výběru jističe

Za prvé, typ a počet pólů jističe se volí podle účelu; Jmenovitý proud jističe zvolte podle maximálního pracovního proudu; Podle potřeby vyberte typ spouště a typy a specifikace příslušenství. Konkrétní požadavky jsou následující.

1) Jmenovité pracovní napětí jističe je větší nebo rovno jmenovitému napětí vedení.

2) Jmenovitá zkratová zapínací a vypínací kapacita jističe je větší nebo rovna výpočtovému zatěžovacímu proudu vedení.

3) Jmenovitá zkratová zapínací a vypínací kapacita jističe je větší nebo rovna maximálnímu zkratovému proudu, který se může ve vedení vyskytnout (obecně počítáno podle efektivní hodnoty).

4) Jednofázový zkratový proud mezi fází a zemí na konci vedení je ≥1,25násobek okamžitého (nebo krátkého zpoždění) vypínacího proudu jističe.

5) Jmenovité napětí podpěťové spouště jističe se rovná jmenovitému napětí vedení.

6) Jmenovité napětí napěťové spouště jističe je rovno řídicímu napájecímu napětí.

7) Jmenovité pracovní napětí elektrického převodového mechanismu se rovná napájecímu ovládacímu napětí.

8) Při použití jističe v obvodu osvětlení je okamžitý nastavovací proud elektromagnetické spouště obecně 6násobek zatěžovacího proudu.

9) Při použití jističe jako ochrany proti zkratu jednoho motoru je nastavený proud okamžitého vypnutí 1,35násobkem (jistič řady DW) nebo 1,7násobkem (jistič řady DZ) rozběhového proudu motoru.

10) Když je jistič použit jako ochrana proti zkratu více motorů, je nastavovací proud okamžité spouště 1,3násobkem rozběhového proudu největšího motoru plus pracovní proud ostatních motorů.

11) Když je jistič použit jako hlavní vypínač na nízkonapěťové straně distribučního transformátoru, jeho vypínací schopnost by měla být větší než hodnota zkratového proudu nízkonapěťové strany transformátoru, jmenovitý proud spouště by neměl být menší než jmenovitý proud transformátoru a nastavovací proud zkratové ochrany je obecně 6-10násobek proudu transformátoru; Nastavovací proud ochrany proti přetížení je roven jmenovitému proudu transformátoru.

12) Po předběžném výběru typu a třídy jističe je nutné spolupracovat s ochrannými charakteristikami horního a dolního vypínače, aby nedošlo k přeskokovému vypnutí a rozšíření rozsahu nehod.

Selektivita jističe

Jističe používané v rozvodných sítích lze rozdělit na selektivní a neselektivní typy podle jejich ochranného výkonu. Existují dva druhy selektivních nízkonapěťových jističů: dvoustupňová ochrana a třístupňová ochrana. Mezi nimi okamžité charakteristiky a charakteristiky s krátkým zpožděním jsou vhodné pro působení nakrátko, zatímco charakteristiky s velkým zpožděním jsou vhodné pro ochranu proti přetížení. Neselektivní jističe jsou obecně okamžité a používají se pouze pro ochranu proti zkratu. Některé z nich jsou akce s dlouhým zpožděním, které se používají pouze pro ochranu zátěže. V systému distribuce energie, pokud jistič horní úrovně používá selektivní jistič a jistič nižší úrovně přijímá neselektivní jistič nebo selektivní jistič, je to hlavně použití rozdílu zpožděné akce nebo doby zpoždění krátkého uvolnění pro získání selektivity. Při průchodu zpožďovacím účinkem jističe na další vyšší úrovni věnujte prosím pozornost následujícím problémům.

1) Bez ohledu na to, zda je dalším stupněm selektivní jistič nebo neselektivní jistič, nesmí být nastavovací proud okamžité nadproudové spouště předchozího jističe obecně menší než 1,1násobek maximálního třífázového zkratového proudu na výstupním konci jističe dalšího stupně.

2) Je-li dalším stupněm neselektivní jistič, aby se zabránilo vzniku zkratového proudu v obvodu chráněném jističem dalšího stupně, nestačí okamžitá akční citlivost tohoto stupně, takže jako první bude působit nadproudová spoušť předchozího stupně s krátkým zpožděním a ztratí svou selektivitu. Obecně platí, že nastavovací proud nadproudové spouště s krátkým zpožděním jističe horní úrovně není menší než 1,2násobek proudu okamžité nadproudové spouště spodní úrovně.

3) Pokud je další stupeň také selektivním jističem, aby byla zajištěna selektivita, je doba krátkého zpoždění jističe v dalším stupni alespoň o 0,1 s delší než u jističe v dalším stupni. Obecně řečeno, aby bylo zajištěno selektivní působení mezi horním a spodním nízkonapěťovým jističem, měl by jistič horní úrovně zvolit nadproud

spoušť s krátkým zpožděním a její akční proud by měl být o více než jednu úroveň vyšší než u nadproudové spouště nižší úrovně a alespoň akční proud Iop.1 jističe horní úrovně by neměl být menší než 1,2násobek proudu jističe nižší úrovně, to znamená iop1 ≥ 1,2 iop.2.

Kaskádová ochrana jističe

Při návrhu systému distribuce energie musí mít selektivní spolupráce mezi horním a spodním stupněm jističů "selektivitu, rychlost a citlivost".

Selektivita souvisí se součinností mezi horním a spodním jističem, rychlost a citlivost pak souvisí s charakteristikami ochranných zařízení a provozním režimem vedení.

Pokud jsou horní a spodní jistič správně sladěny, lze poruchový obvod selektivně odstranit, aby bylo zajištěno, že ostatní bezporuchové obvody v rozvodu nadále normálně fungují. V opačném případě to ovlivní spolehlivost distribuční soustavy.

Kaskádová ochrana je konkrétní aplikací proudově omezujících charakteristik jističů. Jeho hlavním principem je využití funkce proudového omezení nadřazených jističů pro výběr jističů s nižší vypínací schopností za účelem snížení nákladů a úspory nákladů.

Nadřazený proudový omezovač QF1 dokáže přerušit maximální očekávaný zkratový proud v místě jeho instalace. Vzhledem k tomu, že nadřazený a podřízený jistič jsou v rozvodné síti instalovány sériově, při vzniku zkratu na výstupu z podřazeného jističe QF2 je skutečná hodnota zkratového proudu mnohem menší než tam očekávaný zkratový proud v důsledku proudově omezujícího účinku nadřazeného jističe QF1. To znamená, že vypínací schopnost nižšího jističe QF2 je výrazně zvýšena pomocí nadřazeného jističe QF1, který překračuje jeho jmenovitou vypínací schopnost. Tento druh kaskádové ochrany má také určité podmínky, jako je, že sousední obvody nemohou mít důležité zátěže (protože jakmile dojde k vypnutí QF1, obvod QF3 také ztratí napájení), a současně by měla být okamžitá hodnota nastavení QF1 a QF2 správně sladěna. Kaskádové údaje mohou být určeny pouze experimenty a vhodný výběr horních a spodních jističů může určit pouze výrobce jističů.

Citlivost jističe

Aby bylo zajištěno, že okamžitá nebo krátkodobá nadproudová spoušť jističe může spolehlivě fungovat, když dojde k sebemenší zkratové poruše v rámci jeho ochranného rozsahu při minimálním provozním režimu systému. Citlivost ochrany jističe musí splňovat požadavek Code for Design of Low Voltage Distribution (CB50054-95), že její citlivost by neměla být menší než 1,3, tj. Sp=lk.min/Iop≥1,3. Kde lop je akční proud okamžité nebo krátkodobé nadproudové spouště, Ik.Min je jednofázový zkratový proud nebo dvoufázový zkratový proud na konci vedení chráněném jističem při minimálním provozním režimu systému a Sp je citlivost jističe.

Při výběru jističe je třeba věnovat pozornost i ověření jeho citlivosti. U selektivního jističe s krátkou i okamžitou nadproudovou spouští je třeba ověřit pouze akční citlivost krátkodobé nadproudové spouště a akční citlivost okamžité nadproudové spouště se nemusí ověřovat.

Volba a nastavení spouště jističe

(1) Nastavení akčního proudu okamžité nadproudové spouště

Mezi objekty chráněné jističem jsou některá elektrická zařízení, která během procesu spouštění vytvoří v krátké době vysoký špičkový proud několikanásobek jmenovitého proudu, čímž jistič v krátké době unese velký špičkový proud. Akční proud lop(o) okamžité nadproudové spouště se musí vyhýbat špičkovému proudu Ipk vedení,

tj. IOP (o) ≥ krel ipk. Kde Krel je koeficient spolehlivosti. Při výběru jističe je třeba věnovat pozornost tomu, aby nedošlo k špičkovému proudu okamžité nadproudové spouště jističe, aby nedošlo k nesprávné funkci jističe.

(2) Nastavení akčního proudu a doby působení krátkodobé nadproudové spouště.

Akční proudová lop(y) nadproudové spouště s krátkým zpožděním by také měla zabránit špičkovému proudu Ipk linky, tj. IOP (s) ≥ krel ipk. Kde Krel je koeficient spolehlivosti. Doba působení nadproudové spouště s krátkým zpožděním je obecně rozdělena do tří typů: 0,2s, 0,4s a 0,6s. Určuje se podle selektivity ochrany předních a zadních ochranných zařízení a doba působení první ochrany by měla být delší než doba působení druhé ochrany o časový rozdíl.

(3) Nastavení akčního proudu a doby působení nadproudové spouště s dlouhým zpožděním.

Nadproudová spoušť s dlouhým zpožděním se používá hlavně k ochraně proti přetížení, takže její akční proud Iop(l) se musí pouze vyhnout maximálnímu zatěžovacímu proudu vedení, tedy vypočtenému proudu I30, tedy IOP (L) ≥ Krel I30. Kde Krel je koeficient spolehlivosti. Doba působení nadproudové spouště s dlouhým zpožděním by měla zabránit trvání krátkodobého přetížení, aby nedošlo k nesprávné funkci nízkonapěťového jističe.

(4) Požadavky na přizpůsobení mezi akčním proudem nadproudové spouště a chráněným vedením.

Aby se zabránilo přehřátí izolovaného kabelu, poškození nebo dokonce požáru způsobenému přetížením nebo zkratem a jistič se nevypnul, akční proudová smyčka nadproudové spouště jističe by měla splňovat požadavky vzorce a lop≤Kol·Ial. Kde Ial je přípustná proudová zatížitelnost izolovaného kabelu; Kol je přípustný koeficient krátkodobého přetížení izolovaného kabelu a obecně je 4,5 pro okamžitou a krátkodobou nadproudovou spouště; Pro nadproudovou spoušť s dlouhým zpožděním vezměte 1.1 pro ochranu proti zkratu a 1 pouze pro ochranu zátěže. Pokud nejsou splněny výše uvedené požadavky na přizpůsobení, měl by být znovu zvolen provozní proud spouště nebo by měla být vhodně zvětšena plocha průřezu vodiče nebo kabelu.
