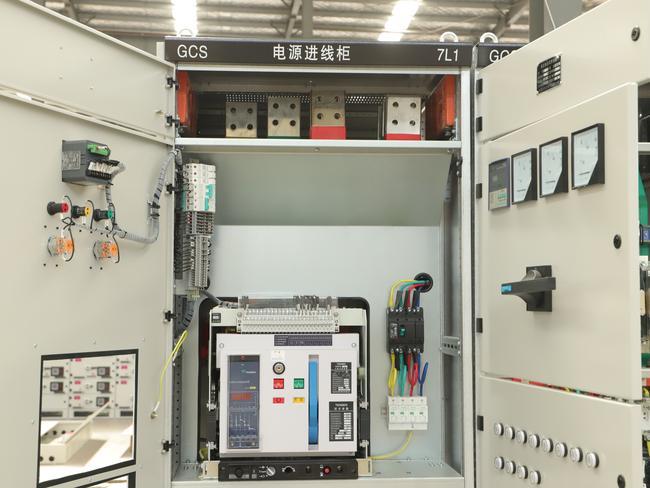

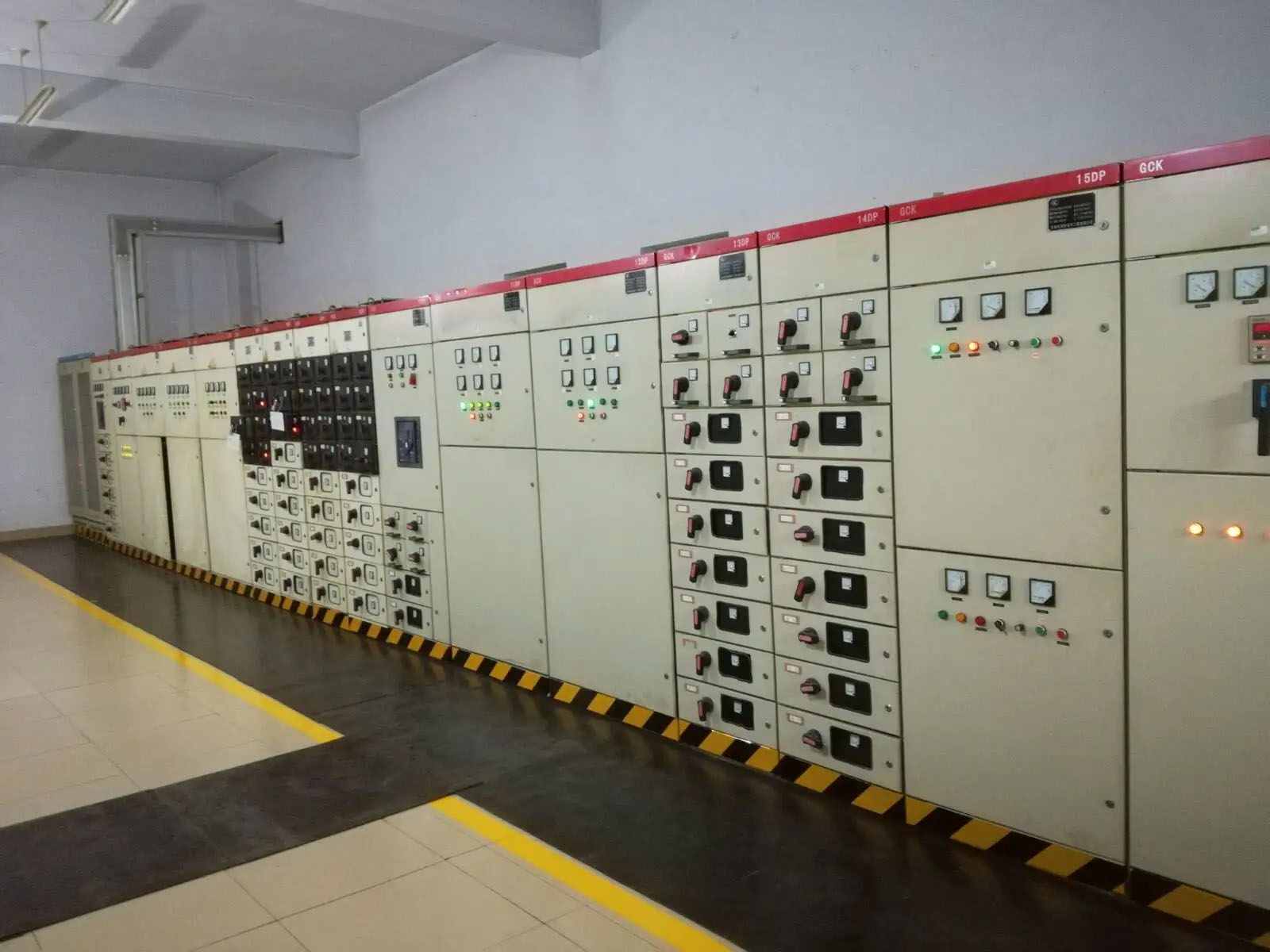

Dekódování ochranné logiky nízkonapěťových vstupních skříní: Jak dosáhnout bezpečného a spolehlivého napájení?

I. Elektrická bezpečnost a polohování na úrovni systému

Jako celkový napájecí přívod celého nízkonapěťového energetického rozvodu je primární ochrannou bránou pro celý energetický rozvod stanice. Poruchy ovlivní celý nízkonapěťový systém, takže spolehlivost je nejvyšší prioritou.

Je nutné striktně rozlišovat logiku příchozí linky, sběrnice a odchozí linky, aby nedocházelo k nesprávnému paralelnímu řazení a nesprávnému přenosu výkonu.

Splňte požadavky na koordinaci izolace systému; jmenovité izolační napětí, výdržné napětí napájecí frekvence a bezpečnostní vzdálenosti mezi fázemi/fázemi a zemí musí vyhovovat předpisům, aby se předešlo tečení, průrazu a mezifázovému zkratu.

II. Elektrický výkon jádra (Hard Technology)

Jmenovité pracovní napětí je kompatibilní s fázovým napětím systému a síťovým napětím, zajišťuje dlouhodobý provoz bez překročení jmenovitého výdržného napětí a přizpůsobuje se síťové frekvenci a harmonickým podmínkám na místě.

Jmenovitá trvalá proudová zatížitelnost: Dlouhodobý nárůst teploty skříně, hlavní přípojnice, přívodního kabelového spoje a těla jističe musí být řízen a na kontaktech a měděných lištách nesmí dojít k přehřátí, změně barvy nebo ablaci.

Zkratová odolnost a vypínací schopnost

Konečná/provozní zkratová vypínací schopnost musí být větší než maximální zkratový proud místního systému.

Krátkodobý výdržný proud a špičkový výdržný proud splňují normy; těleso skříně se nesmí deformovat, přípojnice se neposouvá a izolační části se při zkratu nesmí roztrhnout.

Návrh nárůstu teploty a odvodu tepla: Ventilační kanály skříně jsou přiměřené, s hladkým vstupem a výstupem vzduchu nahoře a dole; nedochází k akumulaci tepla v hustých oblastech přípojnic a jističů a nárůst teploty odpovídá normám při dlouhodobém provozu při vysoké zátěži.

III. Ochranná logika a řídicí funkce

Základní ochrany: Dlouhodobé zpoždění při přetížení, krátkodobé zpoždění proti zkratu, okamžité zkratování a ochrana proti zemnímu spojení. Ochranná křivka odpovídá charakteristikám následné zátěže.

Vybaveno funkcí vypínání podpětí/ztráta napětí, která se automaticky vypne, když rozvodná síť ztratí napájení, a zabrání samovolnému rázu při obnovení napájení.

Hierarchická koordinace nastavení ochran: Ochrana příchozího vedení musí být selektivně koordinována s ochranou výstupního vedení ve směru toku, aby se zabránilo úplnému vypnutí hlavního příchozího vedení kvůli menším poruchám v navazujícím vedení.

Spolehlivý sekundární okruh: Napájení ovládání, zapínací a vypínací obvody a blokovací obvody jsou standardně zapojeny, bez virtuálního zapojení nebo chybné funkce.

Logický blokový diagram nízkonapěťové vstupní ochrany skříně (textová verze)

A. Celkový blokový diagram toku signálu

Proud primárního hlavního obvodu → Vzorkování proudového transformátoru (CT) → Inteligentní regulátor (Uvolnění ACB) → Logické posouzení: Dlouhodobé zpoždění / Krátkodobé zpoždění / Okamžité / Zemní spojení / Podpětí → Splňte akční nastavení → Vydejte příkaz k vypnutí → Vypínací mechanismus jističe → Přerušte vstupní hlavní obvod

b. Bloková schémata čtyř hlavních ochranných větví

Logika ochrany s dlouhodobým zpožděním proti přetížení Zatěžovací proud překračuje standard → vzorky CT a posílá se do regulátoru → Shoduje se s inverzní křivkou dlouhodobého zpoždění → Velké zpoždění pro mírné přetížení, krátké zpoždění pro vážné přetížení → Prodleva vyprší → Vypnutí

Logika ochrany proti krátkému zpoždění při zkratu V následném obvodu dochází ke zkratu → Zkratový proud spouští regulátor příchozí linky → Příchozí linka nastavuje krátkodobé zpoždění 0,1～0,3s → Nejprve počkejte, až se okamžitě vypne jistič výstupního vedení, aby se porucha odstranila → Pokud selže odchozí vedení / porucha není odstraněna → Prodleva vyprší → Vypne příchozí vedení (zabránění překročení)

Logika okamžité ochrany proti zkratu Vážný zkrat v blízkosti přípojnice nebo uvnitř skříně příchozího vedení → Zkratový proud daleko překračuje okamžité nastavení → Spustit přímo bez krátkodobého zpoždění nebo čekání → Řídicí jednotka okamžitě vydá příkaz → Jistič okamžitě vypne

Logika ochrany před zemním spojením Metoda 1: Nultý CT shromažďuje vektorový součet tří fází + N Metoda 2: Regulátor vypočítá proud nulové složky prostřednictvím třífázového proudu → Detekuje, že nesymetrický proud nulové složky překračuje normu → Určuje jednofázové uzemnění / poškození izolace a svod → Alarm nebo zpoždění/okamžité

C. Logické blokové schéma ochrany proti podpětí/ztrátě napětí

Příchozí síťové napětí klesá / externí rozvodná síť ztrácí energii → Podpěťová spoušť monitoruje napětí v reálném čase → Napětí je nižší než nastavená prahová hodnota → Podpěťová spoušť působí → Nucené vypnutí → Automatické opětovné zapnutí není po obnovení rozvodné sítě povoleno; uzavření lze provést pouze s ručním/logickým povolením

d. Blokové schéma blokovací logiky pro duální příchozí linky + spojení sběrnice (zámek se třemi přepínači)

1# Příchozí linka uzavřena

↓

Elektrické pomocné kontakty + Mechanická spojovací tyč

↓

Zablokujte uzavírací obvody 2# příchozí linky a sběrnice

2# Příchozí linka uzavřena

↓

Současně zablokujte uzavírací obvody 1# příchozí linky a sběrnice

Autobusová spojka uzavřena

↓

Současně zablokujte uzavírací obvody 1# a 2# příchozích linek

Základní pravidlo: Pouze dva ze tří spínačů mohou být kdykoli v zavřené poloze; je přísně zakázáno zavírat všechny tři spínače současně.

E. Blokový diagram koordinační logiky horní a spodní úrovně ochrany

Skříň odchozí linky: Zkratová okamžitá porucha → Koordinace kroku časového rozdílu → Skříň příchozí linky: Zkratová krátkodobá zpožděná porucha → Realizace: Poruchy na výstupní straně jsou vypínány výstupními spínači, nikoli hlavní vstupní linkou, což zajišťuje selektivitu napájení.

IV. Mechanické blokování a elektrické blokování (nejvyšší priorita)

Jedna vstupní linka: Mechanické blokování mezi dveřmi skříně a spínačem; dveře nelze otevřít, když jsou zavřené, a spínač je nucen sepnout, když jsou dveře otevřeny, aby se zabránilo náhodnému vstupu do živého intervalu.

Scénář dvou příchozích linek + autobusové spojky: Dvojité blokování elektrického blokování a mechanického blokování, přísně zakazující současné uzavření dvou příchozích linek a nezákonné paralelní připojení příchozích linek a autobusové spojky, aby se zabránilo cirkulaci, zkratu a vyhoření transformátoru.

Mechanická struktura samotného jističe je spolehlivá, se zapínáním a vypínáním na místě, bez rušení a spolehlivým provozem mechanismu akumulace energie.

V. Konstrukce skříně a technologie přípojnic

Pevnost desky skříně a tuhost rámu jsou dostatečné k tomu, aby odolávaly nárazu elektromotorické síly při zkratu bez otřesů nebo deformací.

Specifikace, uspořádání a izolační podpěry hlavních přípojnic odpovídají předpisům; uspořádání sledu fází je standardní a izolační přepážky mezi fázemi a zemí jsou kompletní.

Kompletní systém uzemnění: Rám skříně, dveře, boční panely a skříň sběrnic jsou spolehlivě a centrálně uzemněny, s nepřetržitou a nepřerušovanou zemnící dráhou.

Úroveň ochrany je přizpůsobena prostředí na místě a zabraňuje vnikání prachu, stříkající vody a malých zvířat do skříně, která by způsobila zkrat.

VI. Konfigurace monitorování a zobrazení

Standardní monitorování proudu a napětí v reálném čase, které může kontrolovat třífázové vyvážení a odchylku napětí.

Vybaveno živým zobrazovacím zařízením pro intuitivní posouzení, zda je příchozí linka pod napětím, čímž se zabrání náhodnému dotyku a nesprávné údržbě.

Nezbytná konfigurace monitorování teploty a vlhkosti a prevence a regulace kondenzace ve skříni, aby se zabránilo degradaci izolace způsobené kondenzací vlhkosti.

VII. Přizpůsobení prostředí a provozu

Přizpůsobte se nadmořské výšce na místě, teplotě a vlhkosti, prachu a prostředí s korozivními plyny; Izolační díly a korpus skříně splňují normy proti korozi a odolnosti proti povětrnostním vlivům.

Návrh kondenzace ve skříni a prevence plísní; topná a odvlhčovací zařízení jsou konfigurována ve vlhkých prostorách.

Vyhraďte si prostor pro údržbu a prostor pro vstup a výstup kabelu; vedení je čisté a primární a sekundární okruhy jsou vedeny odděleně, aby se zabránilo rušení.

VIII. Provoz a údržba a kontrola bezpečnosti

Vybaveno zřejmými body zlomu, které spolehlivě izolují napájení během údržby.

Schopnost implementovat proces označování výpadku proudu a proces údržby zamykání s bezpečnými provozními podmínkami.

Komponenty jsou rozumně uspořádány, což umožňuje každodenní kontrolu, měření teploty, dotažení a výměnu komponent v pozdějším období, bez slepých uliček pro údržbu.

Shrnutí

Nízkonapěťová vstupní skříň je hlavní bránou nízkonapěťového energetického distribučního systému, která provádí důležité úkoly přístupu k napájení, bezpečnostní ochrany a distribuce zátěže. Její hlavní zájmy se zaměřují na osm aspektů: umístění elektrické bezpečnosti, hlavní elektrický výkon, logika a řízení ochrany, blokovací ochrana, technologie rozvaděčů a přípojnic, konfigurace monitorování, přizpůsobení prostředí a bezpečnost provozu a údržby. Mezi nimi logika ochrany (včetně přetížení, zkratu, zemního spojení, podpěťové ochrany) a duální blokování (mechanické + elektrické) jsou klíčem k zajištění bezpečného a stabilního provozu skříně, což může účinně zabránit rozšíření poruch, nesprávné obsluze a bezpečnostním nehodám. Racionální sladění všech indikátorů a přísné dodržování technických norem jsou předpokladem pro dlouhodobý spolehlivý provoz nízkonapěťové přívodní skříně.

FAQ (často kladené otázky)

Q1: Jaká je hlavní role nízkonapěťové vstupní skříně v systému distribuce energie?

A1: Je to celkový přívod energie a brána primární ochrany nízkonapěťového systému, která je zodpovědná za přístup k napájení, ochranu proti poruchám a následnou distribuci energie a její spolehlivost přímo ovlivňuje bezpečný provoz systému.

Q2: Proč je důležitá selektivní koordinace nastavení ochran pro příchozí linkové skříně?

A2: Zajišťuje, že poruchy ve směru toku jsou nejprve aktivovány spínači odchozí linky, čímž se zabrání úplnému výpadku systému a zajistí se kontinuita napájení.

Q3: Jaký je účel dvojitého blokování (mechanického + elektrického) ve scénáři dvojité příchozí linky + sběrnice?

A3: Zakazuje nesprávné paralelní řazení spínačů, zabraňuje cirkulačnímu proudu, zkratu a vyhoření transformátoru pro zajištění bezpečnosti systému.

Q4: Jaké faktory je třeba vzít v úvahu při přizpůsobení nízkonapěťové vstupní skříně prostředí?

A4: Přizpůsobte se nadmořské výšce, teplotě, vlhkosti, prachu a korozivním plynům na místě; nakonfigurovat antikondenzační zařízení a odpovídající úroveň ochrany.

Q5: Jak zajistit bezpečnost údržby pro nízkonapěťové vstupní skříně?

A5: Vybavte zřejmá místa zlomu, implementujte označení a uzamčení výpadku proudu a přiměřeně uspořádejte součásti, abyste se vyhnuli slepým uličkám při údržbě.
