GW4 Venkovní vysokonapěťový oddělovací spínač

Můžete si být jisti, že si v naší továrně zakoupíte venkovní vysokonapěťový izolační spínač Ceho GW4. Skládá se ze základny, izolačních podpěr, vodivých částí a ovládacího mechanismu. Každá tyč má dvě podpěry, s vodivou čepelí namontovanou na horním konci každé podpěry. Kontakt čepele je umístěn mezi dvěma podpěrami. Na spodním konci podpěry je namontováno ložiskové pouzdro. Nůž je poháněn ovládacím mechanismem a může se otáčet vodorovně o 90°, čímž se spínač otevírá a zavírá.

Strukturální vlastnosti

● Dvousloupový horizontální otočný typ: Dva sloupové izolátory na sloup, kontaktní čepel se otáčí o 90° vodorovně uprostřed pro dokončení zavírání a otevírání, zlom je viditelný, splňuje požadavky "pět ochran".

● Všechny řady mohou být vybaveny uzemňovacími spínači: Lze zvolit jednoduché uzemnění, dvojité uzemnění nebo žádné uzemnění, uzemňovací spínač a hlavní spínač jsou vzájemně blokovány.

● Flexibilní ovládací mechanismus: GW4 venkovní vysokonapěťový oddělovací spínač standardní konfigurace CS11 (manuální) nebo CS17 (s uzemněním), elektrický mechanismus CJ6 volitelný pro dálkové ovládání.

● Vysoká odolnost proti korozi: Vodivé části jsou postříbřené/cínované, ocelové části jsou žárově zinkované nebo nerezové, základna je vyrobena z hliníkové slitiny nebo žárově pozinkované oceli, vhodné pro přímořské a silně znečištěné oblasti.

● Modulární konstrukce: Tři póly jsou spojeny spojovací tyčí, nastavení fáze lze rychle provést na místě, úhel instalace nastavitelný od 0–30°.

Proč si vybrat nás?

◆ Venkovní vysokonapěťový oddělovací spínač GW4 využívá dvousloupkovou strukturu otevírání a přepínání kontaktů s automatickým čištěním kontaktů a vylepšenou spolehlivostí kontaktů.

◆ Kontaktní prsty jsou vyrobeny z nového typu materiálu s vysokou pevností, vysokou vodivostí a vysokou elasticitou. Kontakty jsou sevřeny pružnou silou samotných kontaktních prstů, čímž se zabrání snížení upínací síly kontaktu způsobené korozí pružin a tepelným žíháním, čímž se zabrání začarovanému kruhu zvýšeného kontaktního odporu a zhoršeného zahřívání kontaktů.

◆ Otočná část spínače je navržena pro bezúdržbový provoz. Otočná základna má utěsněnou strukturu, která zabraňuje pronikání vodní páry, prachu a škodlivých plynů. Tím je zajištěno, že ložiska a mazivo na bázi lithia na bázi sirníku molybdeničitého vždy fungují v dobrém prostředí, zabraňují korozi, ztrátě maziva a vysychání, čímž je zajištěno, že se provozní moment venkovního vysokonapěťového odpojovače GW4 po dlouhodobém provozu nezvýší. Jsou použity čepy z nerezové oceli, které odpovídají bezolejové samomazné konstrukci ložiska; ocelové komponenty jsou žárově zinkovány, což zajišťuje, že jsou flexibilní, lehké, spolehlivé a nerezové.

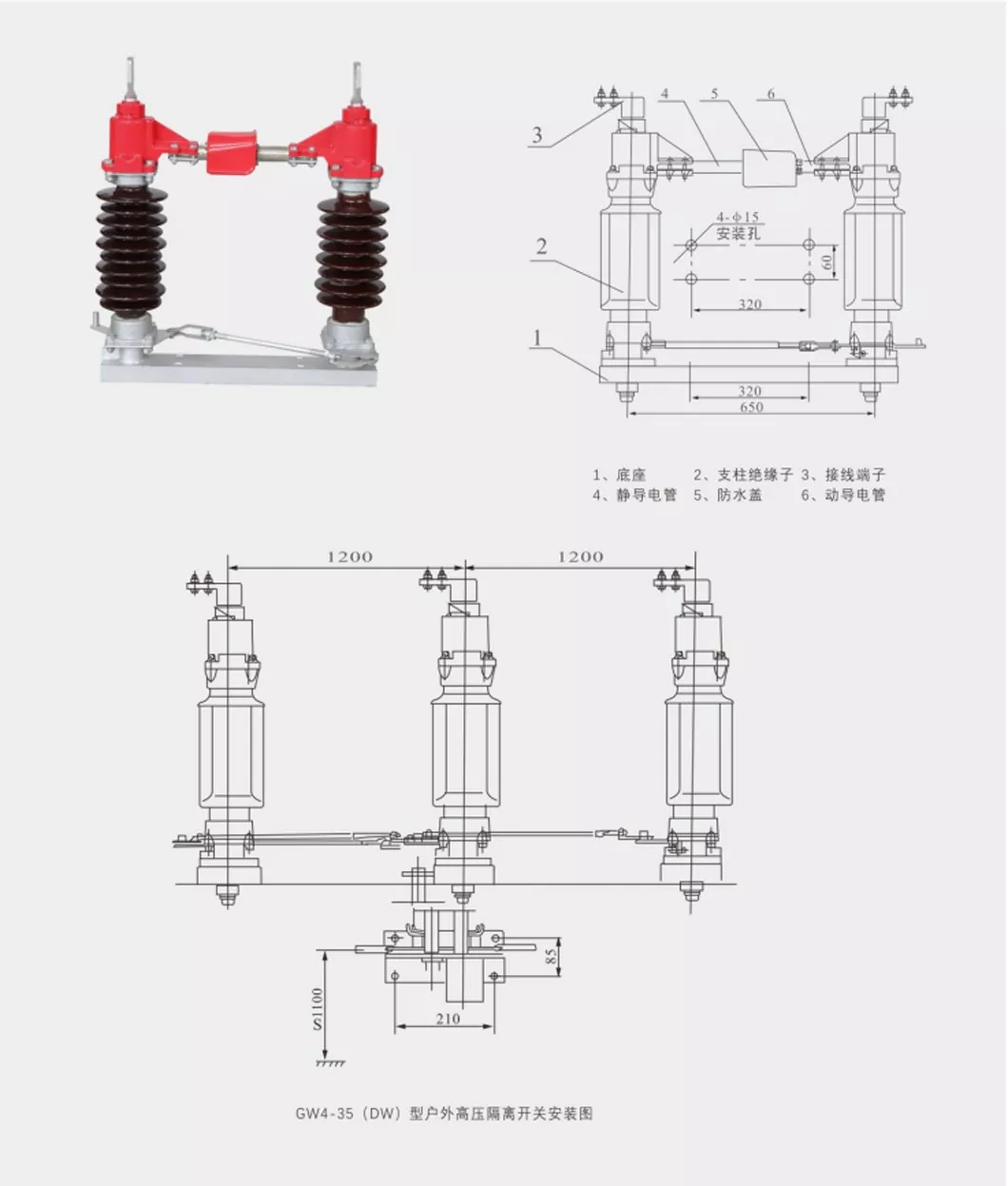

Tvar a montážní rozměry

Hlavní technické parametry
