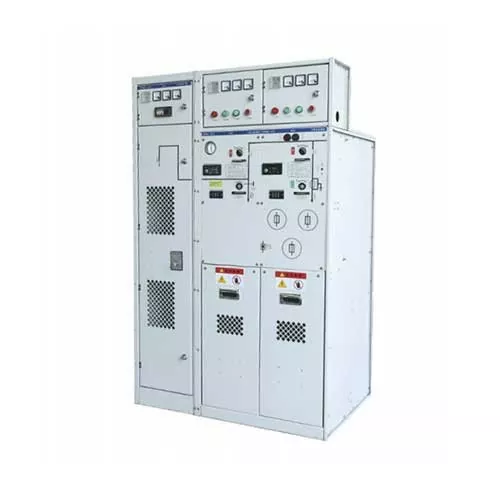

SRM-12 Plně izolovaná plynem plněná kruhová hlavní jednotka

Plně izolovaná plynem plněná kruhová rozvodna SRM-12 je nejmodernější vysokonapěťový rozváděč určený pro použití v elektrických rozvodných systémech 12 kV. Tento produkt poskytuje spolehlivou a účinnou ochranu, řízení a distribuci elektrické energie. Je ideální pro aplikace v městských a průmyslových rozvodných sítích, kde zajišťuje bezpečnost a stabilitu elektrické sítě.

Strukturální vlastnosti

Plně izolovaná plynem plněná kruhová hlavní jednotka SRM-12 se vyznačuje plně izolovaným designem, který zvyšuje bezpečnost a spolehlivost a zabraňuje náhodnému kontaktu s živými částmi. Uzavřená struktura poskytuje ochranu před prachem, vlhkostí a dalšími znečišťujícími látkami z prostředí a zajišťuje dlouhodobou odolnost a výkon. Kompaktní modulární konstrukce umožňuje snadnou instalaci a integraci do různých konfigurací rozváděčů. Používá plyn SF6, který se vyznačuje vynikajícím izolačním výkonem a spolehlivým výkonem zhášení oblouku. Vyrobeno z odolných materiálů, odolává drsným podmínkám prostředí a mechanickému namáhání.

Způsob instalace

1. Příprava místa instalace: Místo, které má být instalováno, musí být udržováno čisté, suché a zbavené prachu a jiných nečistot.

2. Instalace: Poskytujeme montážní držáky a příslušenství, pomocí kterých lze RMU bezpečně namontovat na stabilní a pevný povrch.

3. Elektrické připojení: Připojte přívodní a výstupní kabely k určeným svorkám, které je třeba pevně připojit, a tento proces musí provést správná elektrická připojení podle přiloženého schématu zapojení.

4. Uzemnění: Ujistěte se, že je jednotka RMU správně uzemněna, jinak hrozí nebezpečí úrazu elektrickým proudem. Připojte zemnicí svorku k zemnicí sběrnici rozvaděče nebo rozváděče.

5. Test: Po instalaci je třeba provést test izolačního odporu a průchodnosti, aby se otestovalo, zda je instalace správná a funkce je normální. Doporučujeme, abyste několikrát provedli operace otevření a zavření, abyste ověřili funkčnost.

Technické specifikace

Podmínky prostředí

1. Okolní teplota: ne vyšší než +40 ºC, ne méně než -15 ºC (při -30 ºC pro umožnění skladování a přepravy).

2. Nadmořská výška: nepřesahuje 1000m.

3. Intenzita zemětřesení: ne více než 8 stupňů.

4. Tlak větru:≤700pa

5. Žádný požár, nebezpečí výbuchu, vážné znečištění, chemická koroze, stejně jako místa s intenzivními vibracemi
