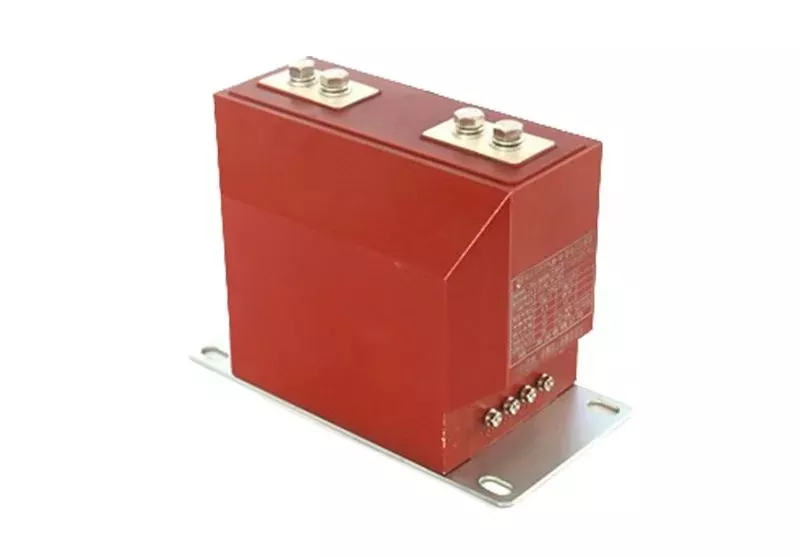

LZZBJ Vyztužený sloupek z epoxidové pryskyřice Typ proudový transformátor

Proudový transformátor typu LZZBJ vyztužený epoxidovou pryskyřicí je jedním z produktů továrny Ceho, můžeme vám nabídnout různé typy elektrických zařízení, které si můžete vybrat, a nabízíme konkurenční ceny. Pokud chcete získat vysoce kvalitní, vysoce efektivní a snadno udržovatelná řešení, můžete nás nyní kontaktovat a získat náš tovární ceník. Vítáni jsou noví i staří zákazníci.

Odeslat dotaz

Popis výrobku

Ceho poskytuje vysoce kvalitní proudové transformátory typu LZZBJ vyztužené epoxidovou pryskyřicí. Odolné proti prasknutí a nárazu, vhodné pro skříně s vysokým mechanickým namáháním;Plně utěsněný sloup: P1/P2 jsou měděné/hliníkové tyče M10-M16 nebo tyče se dvěma otvory, se základnou 4 × Φ 14 mm a lze je instalovat v libovolném směru;Mikrokrystalická magnetická slitina nebo vysoce kvalitní lineární křemíkové ocelové jádro se vyznačuje vysokou chybou v jádru z křemíkové oceli. Sekundární svorka: 6-12 žil uvnitř ochranného krytu, lze rozšířit dvojitým vinutím (0,2S/0,5/5P10/10P10) nebo třemi vinutími (měření + ochrana + zbytková); Nízká teplota: -25 ℃ až +40 ℃, nadmořská výška: ≤ 2 000 m (3 000 m pro typ kondenzace 9 %, vlhkost: 5 % m Nehořlavý stupeň V-0, CTI ≥ 600, v souladu s RoHS; Hmotnost: 25-35 kg pro třídu 10 kV; 24 kV třída 32-45 kg 40,5 kV třída ≤ 81 kg.

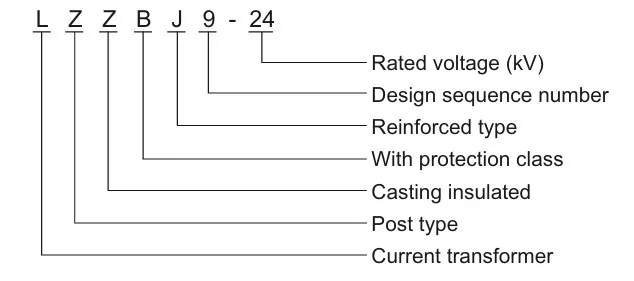

Model

Parametry produktu

ŽÁDNÝ	Položka			Jednotka	Hodnota
1	Jmenovité napětí			KV	40,5
2	Jmenovitá izolace úroveň	Frekvence napájení vydržet napětí	Suchý test		95
			Mokrý test		80
		Bleskový impuls vydrží napětí (špička)			185
3	Jmenovitý proud			A	1250,1600,2000
4	Jmenovitý zkratový vypínací proud			The	20,25,31,5
5	Jmenovitá provozní sekvence				0-0,3s-kombinace-180s-kombinace
6	Jmenovité doby vypínání zkratového proudu			časy	12
7	Jmenovitý zkratový uzavírací proud (špičkový)			The	50,63,80
8	Jmenovitý špičkový výdržný proud
9	Jmenovitý krátkodobý výdržný proud			The	20,25,31,5
10	Jmenovitý zkratový trvalý proud			S	4
11	Průměrná rychlost otevírání			paní	1,5±0,2
12	Průměrná rychlost zavírání				0,7±0,2
13	Doba odrazu uzavření kontaktu			s	≤2
14	Třífázová kombinovaná (minutová) brána synchronní časový rozdíl				≤2
15	Zavírací doba				≤150
16	Otevírací doba				≤60
17	Mechanická životnost			časy	10 000
18	Jmenovité provozní napětí a jmenovité napětí pomocného obvodu			V	DC220,110,24
					AC220,110,24
19	DC odpor na fázový obvod (bez transformátoru)			m Oh	≤100
20	Dynamické a statické kontakty umožňují tloušťku opotřebení			mm	3
21	hmotnost			kg	800

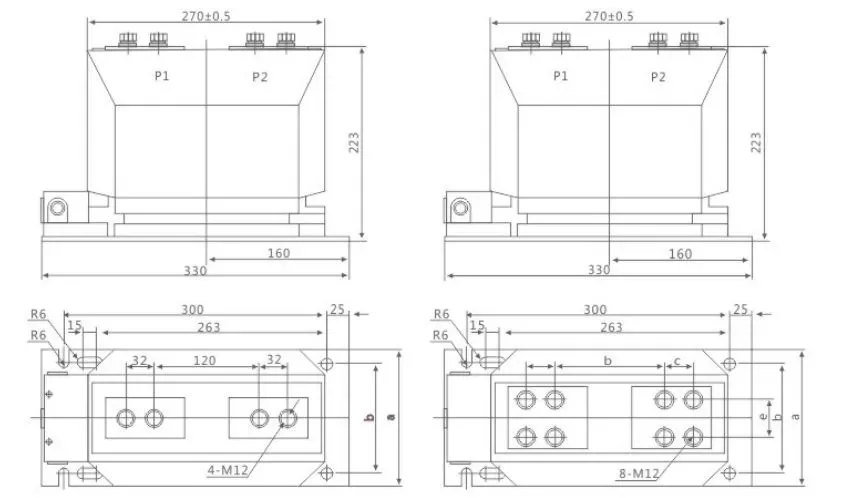

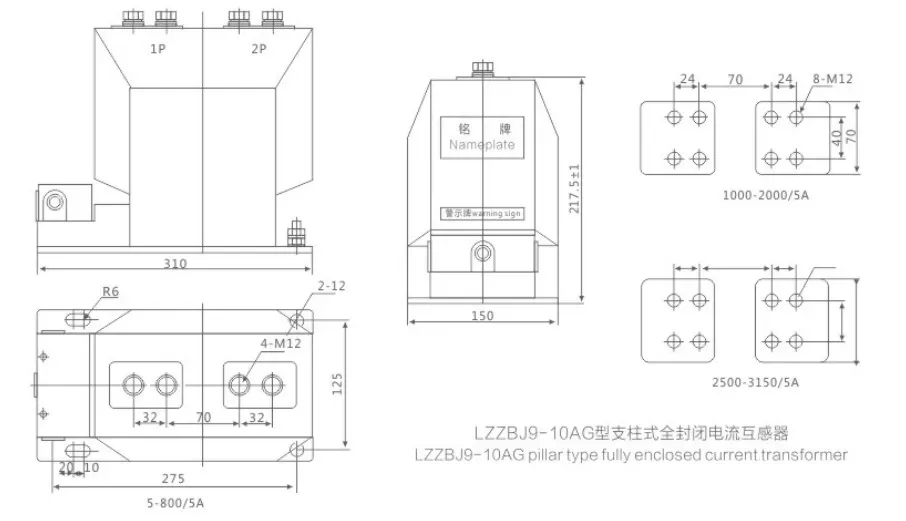

Výkres

Rychlá kontrola výběru

1. Jmenovité napětí → Vyberte 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Jmenovitý primární proud → Podle specifikace zátěže nebo přípojnice (100A, 300A, 600A, 1250A)

3. Přesnost a zatížení → Měření 0,2S/0,5 (10-20 VA); Chránit 5P10/10P15 (15-30 VA)

4. Krátkodobý tepelný proud → Přizpůsobte zkratový proud systému (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Způsob instalace → Sloupek nastojato/postranní instalace/montáž obráceně; Základna je upevněna rozpěrnými šrouby 4-M12

6. Speciální požadavky: Vysoká nadmořská výška 3 000 m, nízká teplota -40 ℃, stupeň III proti znečištění, duální transformační poměr, typ kohoutku, se stínícím krytem
