Transformátor proudu s izolovaným sloupkem typu LZZB z epoxidové pryskyřice

Transformátor proudu s izolovaným sloupkem typu LZZB s epoxidovou pryskyřicí je plně uzavřený produkt se sloupcovou strukturou odlévanou z epoxidové pryskyřice. Je použitelný pro reléové ochrany pro měření elektrické energie a proudu v energetických systémech se jmenovitým kmitočtem 5 Hz / 60 Hz a jmenovitým napětím 40,5 kV. Mezi vlastnosti tohoto produktu patří vysoká dynamická tepelná stabilita, dvojnásobná velká výstupní kapacita, stabilní izolační výkon a odolnost proti nečistotám.

Primární vinutí, sekundární vinutí, prstencové jádro a cívka LZZBJ9-35 jsou obaleny izolátory z epoxidové pryskyřice. Jedná se o plně uzavřenou konstrukci s vynikajícími tepelně izolačními vlastnostmi a odolností proti vlhkosti. V místě sekundárního vedení je k dispozici spojovací krabice. Na přední a boční straně propojovací krabice je otvor, který odpovídá svorce pro drátový výstup a používá se pro drátový výstup. Pro instalaci jsou na základní desce produktu zemnící šrouby a čtyři instalační otvory.

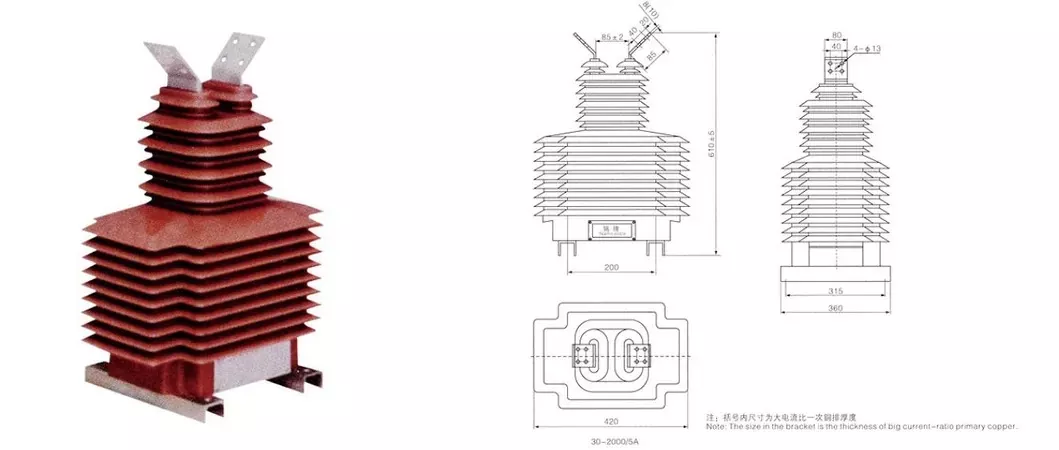

Výkres produktu

Hlavní technický parametr (LZZB9-35/250W1)

1.Jmenovitá úroveň izolace: 40,5/95/185kV

2. Účiník zátěže: cos ø=0,8 (zpoždění)

3. Jmenovitý sekundární proud: 5A (nebo 2A,1A)

4. Jmenovitá frekvence: 50Hz nebo 60Hz

5. Okolní teplota: -5℃~+40℃

6. Produktová norma: IEC185,GB1208-2006

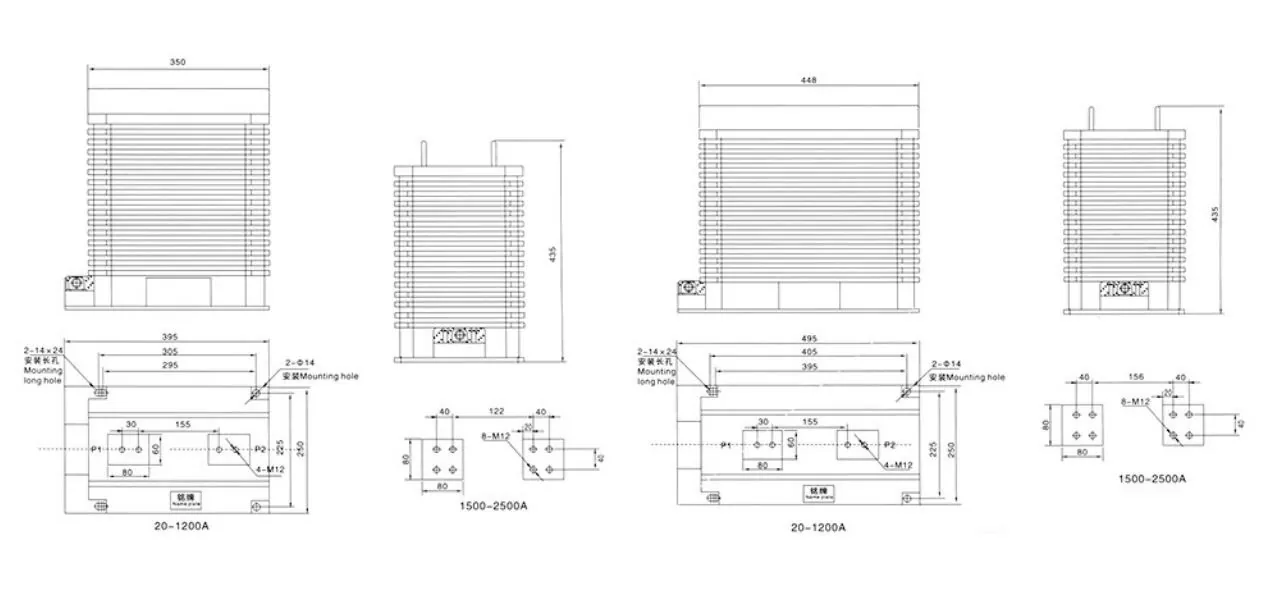

Celkový rozměr

Proudový transformátor typu LZZB s izolovaným sloupkem z epoxidové pryskyřice se používá ve vzduchem izolovaných rozvaděčích KYN28A, XGN15 a HXGN17. Vysokonapěťové místnosti pro kruhové hlavní jednotky, skříňové transformátory a kabelové rozvodné skříně; Spotřeba elektřiny elektráren, měření/ochrana průmyslových a důlních rozvoden; Oblasti s vysokou nadmořskou výškou, vysokou vlhkostí a silně znečištěnými oblastmi (typ proti znečištění se zvýšenou vzdáleností stoupání je volitelný)
