Miniaturní proudový chránič

Miniaturní proudový chránič, Ceho vám poskytuje třídu elektrických bezpečnostních zařízení, která dokážou detekovat a přerušit elektrické obvody, když v obvodu dojde k úniku. Také v této funkci může chránit personál a zařízení před úrazem elektrickým proudem, nebezpečím požáru nebo jinými nebezpečími způsobenými poruchou vedení, poruchou izolace nebo náhodným dotykem živých částí.

Tento produkt funguje na základě Kirchhoffova aktuálního zákona, což znamená, že celkový proud tekoucí do uzlu se rovná celkovému proudu tekoucímu z uzlu. Živé a neutrální proudy v normálním obvodu jsou vyvážené. Pokud však dojde k poruše, část proudu poteče do země. RCCB je schopen detekovat tuto nerovnováhu a rychle reagovat na vypnutí a otevření obvodu.

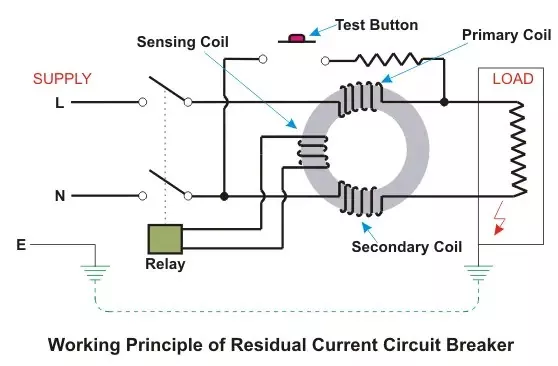

Uvnitř je toroidní transformátor se třemi cívkami, kterými jsou cívka pod proudem, neutrální cívka a indukční cívka. Když jsou proudy vyvážené, živá cívka a neutrální cívka vytvářejí stejné a opačné magnetické toky. Naopak, při nesymetrii bude generován zbytkový magnetický tok, takže napětí indukované v indukční cívce spustí relé, aby rozepnulo kontakty proudového chrániče a obvod dokončilo.

Klíčové body našich produktů

·Miniaturní jistič zbytkového proudu: Bezpečnostní zařízení, které detekuje a přeruší obvod, když je v obvodu svodový proud.

·Princip činnosti: Současný Kirchhoffův zákon, jak je uvedeno výše, detekuje nerovnováhu mezi napětím a neutrálem a vypíná, aby se předešlo nebezpečí.

·Typ: RCCB lze rozdělit na typy AC, A, B a F, vhodné pro různé svodové proudy a aplikace, v případě potřeby nás můžete kontaktovat pro radu s výběrem, pomůžeme vám plně zvážit typ zátěže, jmenovitý reziduální provozní proud (I Detail n), jmenovitý proud (In) a počet pólů potřebných pro obvod a poté učinit úsudky a doporučení.

·Výhody: RCCB poskytuje potřebnou ochranu proti úrazu elektrickým proudem a požáru, podporuje různé typy proudů a zátěží a snadno se instaluje a udržuje.

Miniaturní proudový chránič má testovací tlačítko, které kontroluje funkci generováním malého svodového proudu. Po stisknutí tlačítka se živý vodič na straně zátěže připojí k nulovému vodiči napájecího zdroje, obchází cívku nulového vodiče a proud bude nevyvážený a za normálních okolností se spustí vypnutí. Pokud nedojde k žádnému vypnutí, může se jednat o závadu RCCB nebo chybu zapojení vyžadující opravu nebo výměnu.

Typy produktů

Již dříve jsme zmínili různé typy miniaturních proudových chráničů. Ceho vám je podrobně představí, abyste si je mohli pohodlně vybrat.

● Typ AC: reaguje pouze na čistý střídavý proud. Chcete-li obecné aplikace s elektronickým zařízením nebo měniči, které neprodukují stejnosměrné nebo pulzující proudy, vyberte jej.

● Typ A: Reagující na střídavý proud a pulzující stejnosměrný proud. Existují elektronická zařízení, která generují usměrněný nebo sekaný proud, jako jsou počítače, televize nebo LED světla, která jsou vhodná pro použití.

● Typ B: Reaguje na AC, pulzující DC a hladký DC. Navrhuje se, že existují zařízení, která generují plynulou stejnosměrnou energii k použití, a solární invertory, nabíječky baterií a elektrická vozidla jsou běžnější v naší spolupráci.

● Typ F: Reaguje na střídavý proud, pulzující stejnosměrný proud, hladký stejnosměrný proud a vysokofrekvenční střídavý proud až do 1 kHz. Vhodné pro frekvenční měnič, indukční vařič nebo stmívač atd. budou vyrábět vysokofrekvenční proudová zařízení.
